Úvodní stránka

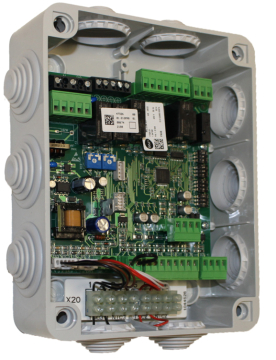

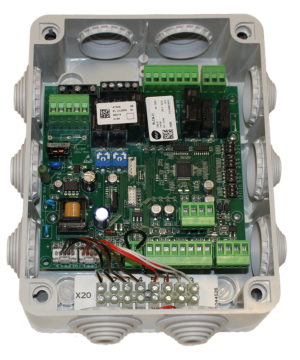

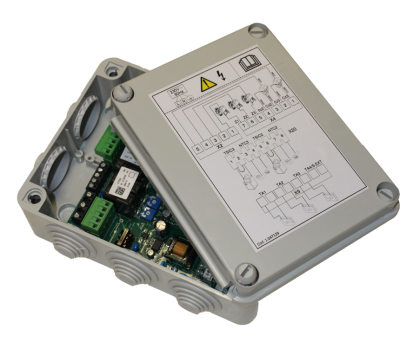

Zónová centrála V2 je určena pro řízení kondenzačních kotlů IMMERGAS do 32 kW v topné soustavě, která je rozdělena do několika nezávislých zón.
Vyspělá elektronická výbava zónové centrály V2 umožňuje nezávislé řízení až třech topných zón, ze kterých mohou být maximálně dvě směšované (nízkoteplotní zóny, například pro podlahové vytápění). Jako volitelné příslušenství je k dispozici sada směšovacího ventilu 3.027084, která obsahuje trojcestný ventil, sondu snímání teploty směšované zóny a bezpečnostní termostat.
Jednotlivé topné zóny lze nezávisle spínat prostorovými přístroji. Pokud bude do kotle připojena i venkovní sonda, lze pro každou směšovanou topnou zónu nastavit jinou ekvitermní křivku.

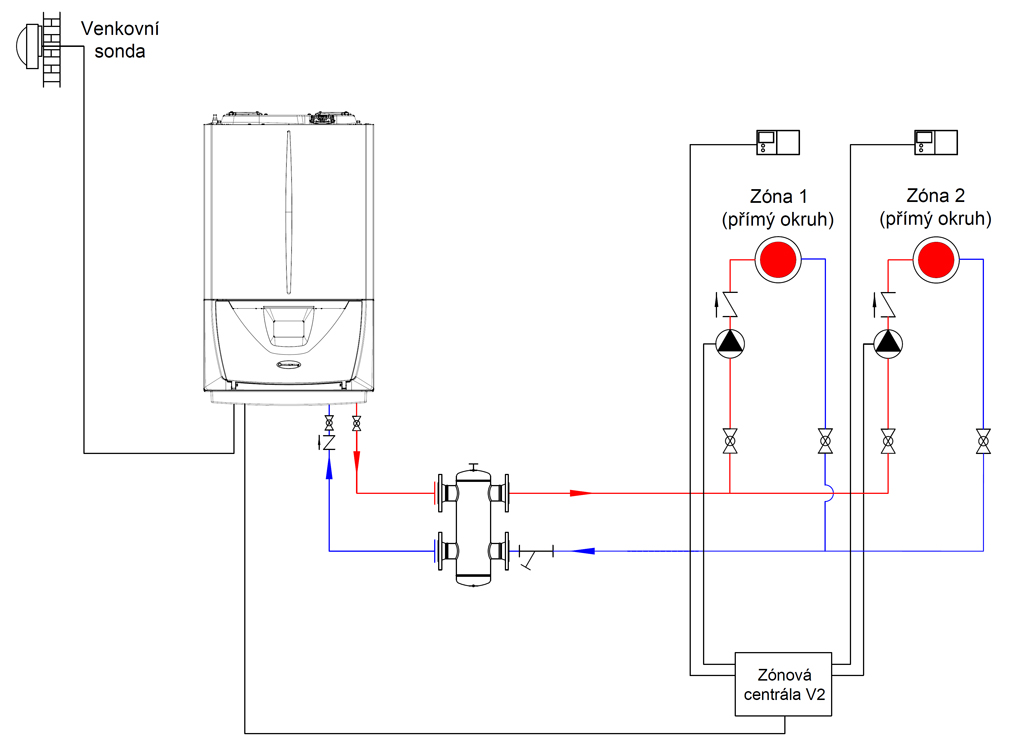

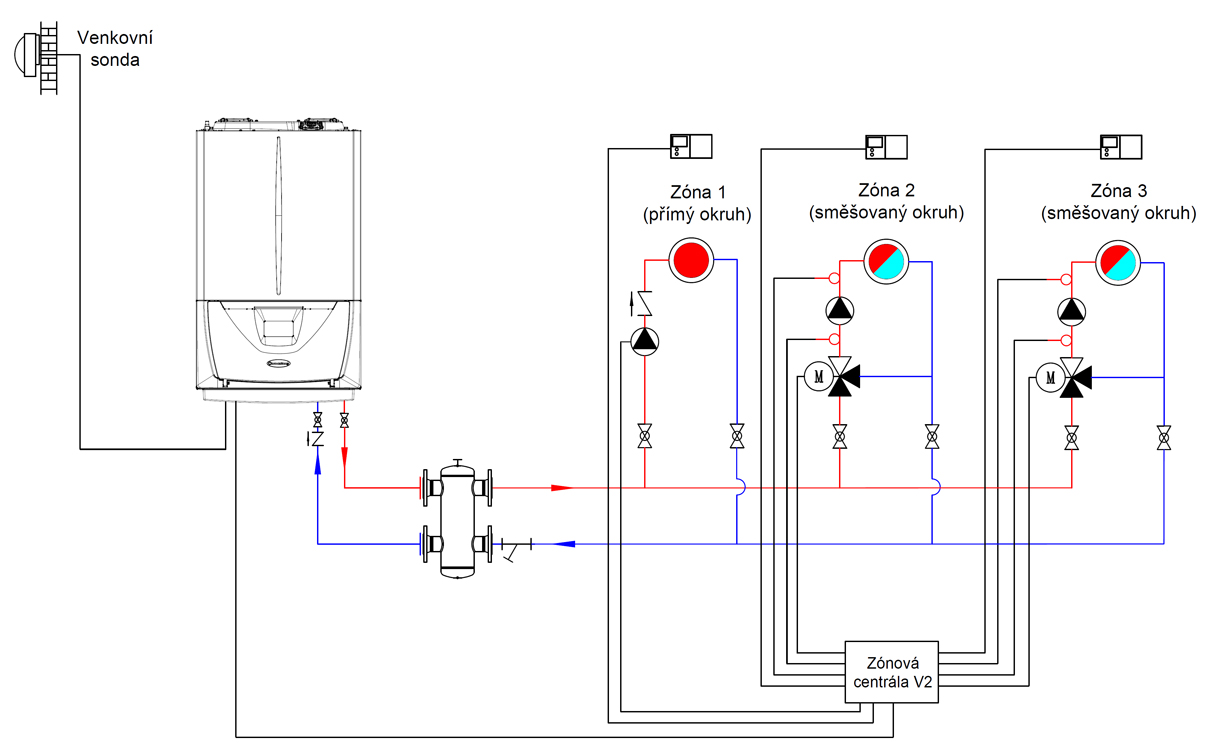

| Příklad zapojení zónové centrály V2 |
|
|
|
|
| zvětšit obrázek stáhnout schéma ve formátu dwg |
|
|
|
|

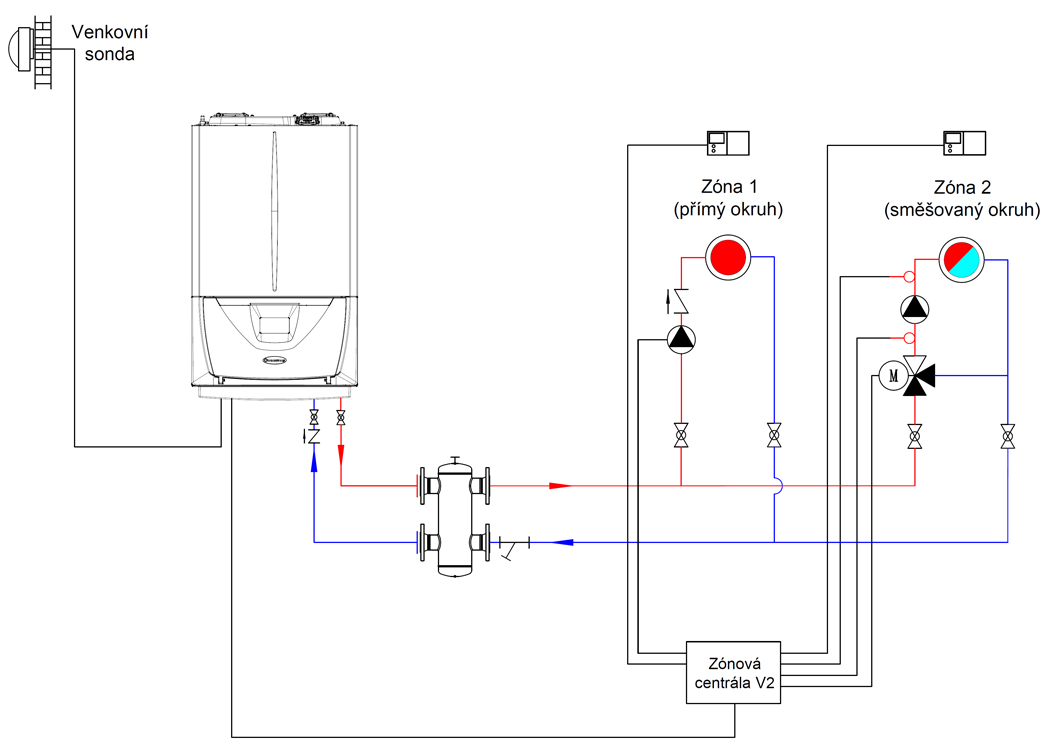

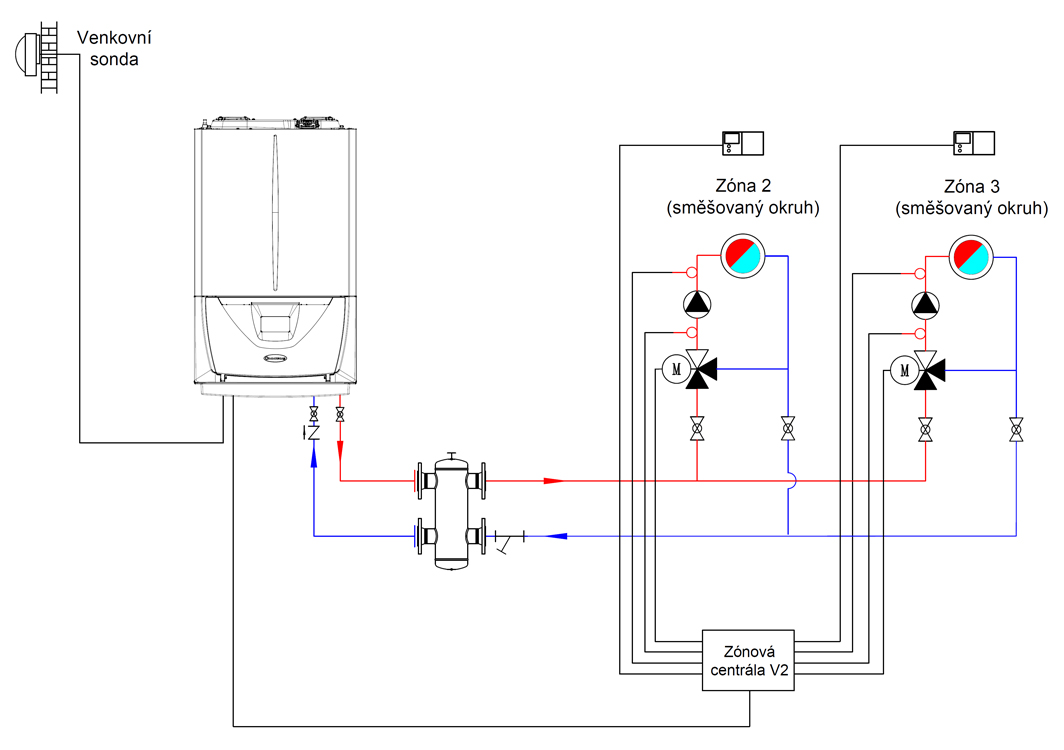

| Příklad zapojení zónové centrály V2 |
|
|
|
|
| zvětšit obrázek stáhnout schéma ve formátu dwg |
|
|
|
|

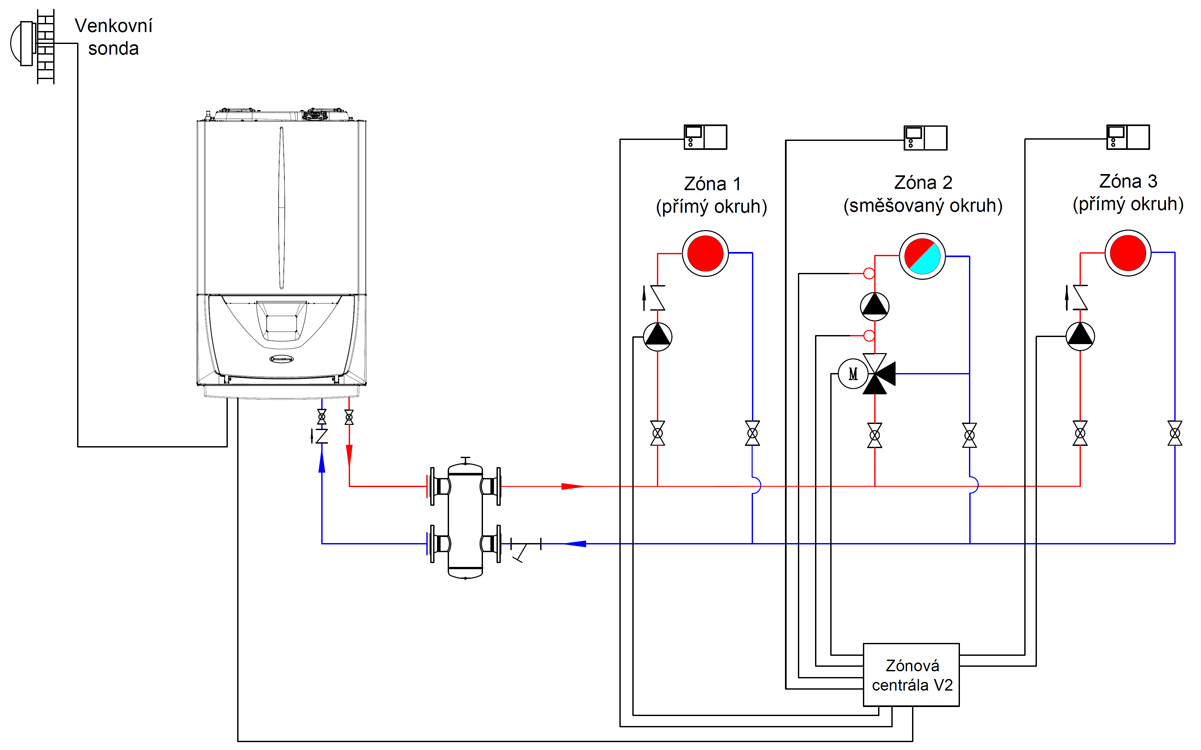

| Příklad zapojení zónové centrály V2 | |
 |
|
| zvětšit obrázek stáhnout schéma ve formátu dwg |
|
|
|
|

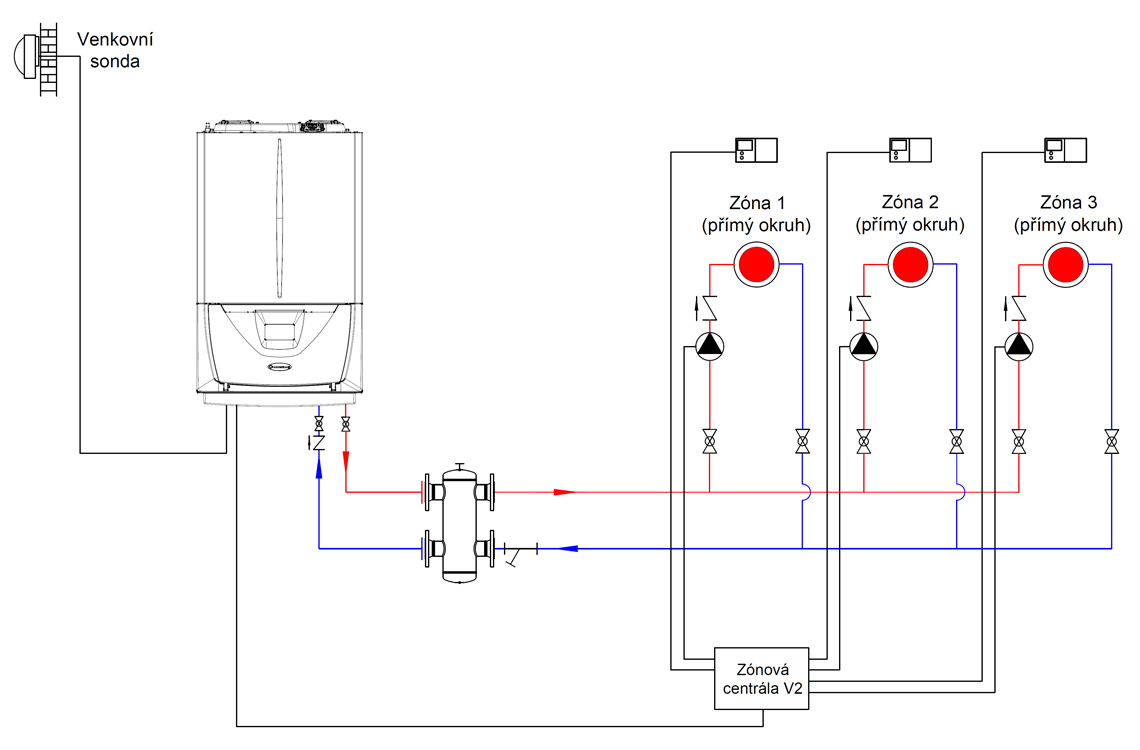

| Příklad zapojení zónové centrály V2 |
|
|
|
|
| zvětšit obrázek stáhnout schéma ve formátu dwg |
|
|
|
|
| Příklad zapojení zónové centrály V2 |
|
|
|
|
| zvětšit obrázek stáhnout schéma ve formátu dwg |
|
|
|
|
| Příklad zapojení zónové centrály V2 | |
 |
|
| zvětšit obrázek stáhnout schéma ve formátu dwg |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
