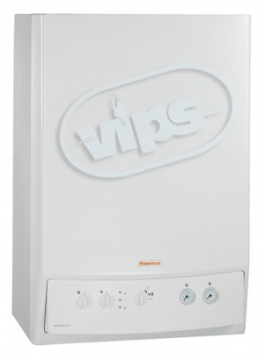

Immergas ZEUS 24 Maior je nástěnný plynový kotel s uzavřenou spalovací komorou a nuceným odvodem spalin o tepelném výkonu 9 - 28 kW určený pro vytápění a ohřev TUV ve vestavěném nerezovém bojleru o objemu 60 litrů. Kotle jsou vybaveny elektronickým zapalováním a ionizační kontrolou plamene.
| Signalizace | Popis | Diagnostika |
  |
LED zelená svítí | Porucha není - kotel v pohotovostním režimu |
| . | ||
 |
LED červená svítí LED zelená svítí |
Zablokování z důvodu přehřátí kotle |
| . | ||
|
LED zelená svítí LED červená svítí |
Nezdařené/zablokované zapalování |
| ZEUS 24 Maior |
||
| Základní údaje | ||
| Kategorie |
II2H3+
|
|
| Typ spotřebiče |
C12,32,42,52,82
|
|
| Váha bez vody | kg |
74
|
| Váha s vodou | kg |
138
|
| Výška | mm |
900
|
| Šířka | mm |
600
|
| Hloubka | mm |
450
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
12,2-30,3
|
| Min. - max. výkon | kW |
10,5-27,9
|
| Účinnost | ||
| Účinnost při 100 % jmen. výkonu | % |
92,2
|
| Účinnost při 30 % jmen. výkonu | % | 89,8 |
| Certifikát účinnosti EU 92/42 CEE | * |
**
|
| Tepelná ztráta pláštěm kotle ZAP/VYP | % |
1,1/0,85
|
| Komínová ztráta s hořákem ZAP/VYP | % |
6,7/0,06
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
1,3/0,75
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému | °C |
35-85
|
| Objem expanzní nádoby | l |
8
|
| Přetlakování expanzní nádoby | bar |
1
|
| Objem vody v kotli | l |
4
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
3
|
| Výroba teplé užitkové vody - bojler 60 litrů | ||
| Teplota teplé užitkové vody | °C |
20-60
|
| Minimální tlak vody pro výrobu TUV | bar |
0,3
|
| Omezovač průtoku TUV | l/min. |
12
|
| Specifický průtok TUV při ΔT = 30 °C | l/min. |
16,4
|
| Množství TUV při Δ = 30 °C (průtok) | l/min. |
13,9
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,76
|
| Příkon celkový | W |
155
|
| Příkon čerpadla | W |
90
|
| Elektrické krytí |
IPX4D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
67
|
| Celkové množství spalin při min. výkonu | kg/hod |
71
|
| CO2 při min./max. výkonu | % |
2,3/6,5
|
| CO při 0 % 02 při min./max. výkonu | mg/kWh |
111/68
|
| NOx při 0 % 02 při min./max. výkonu | mg/kWh |
146/265
|
| Teplota spalin při min./max. výkonu | °C |
85/115
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Diagnostika závad LED kontrolkami |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Úplný seznam náhradních dílů | Ceník náhradních dílů | |
|
|
|
|
| -- |
||
| -Zkrácený seznam ND |
ZEUS 24 Maior |
|
| -Popis | Objednací kód |
|
| Oběhové čerpadlo |
1.010636 | |
| Elektronická řídicí deska |
1.012739 | |
| Plynový ventil (HONEYWELL VK 4105M) |
1.010386 | |
| Zapalovací centrála | 1.011730 | |
| Zapalovací elektrody (levá + pravá) |
1.2405 + 1.2408 | |
| Ionizační elektroda |
1.010707 | |
| NTC sonda primárního okruhu | 3.016099 | |
| NTC sonda okruhu TUV | 3.016099 | |
| Manostat spalin | 1.012849 | |
| Ventilátor spalin | 1.012331 | |
| Motor 3-cest. ventilu | 3.011991 |
|
| Vnitřek 3-cest. ventilu | 3.011962 | |
| Havarijní termostat | 1.010405 | |
| Bezpečnostní pojistka komínového tahu |
1.012936 |
|
| Dopouštěcí ventil | 3.4639 | |
| Pojistný ventil topného okruhu 3 bar | 1.A316 |
|
| Pojistný ventil bojleru TUV 8 bar | 1.A158 |
|
| Sada pro nahrazení pojistky průtoku pojistkou tlaku |
S-300707 | |
