Vnitřní stropní kazetové jednotky CAS jsou určeny pro montáž ke klimatizačním jednotkám modelové řady MULTI. K venkovním jednotkám variabilního systému klimatizací MULTI je možné instalovat 2 až 5 vnitřních jednotek v závislosti na výkonu a možnostech konfigurace instalace. Stropní kazetové jednotky CAS jsou v základní výbavě osazeny čerpadlem pro odvod kondenzátu a dálkovým ovladačem. Série CAS nabízí celkem tři výkonové řady vnitřních jednotek jak pro režim CHLAZENÍ, tak pro režim VYTÁPĚNÍ.

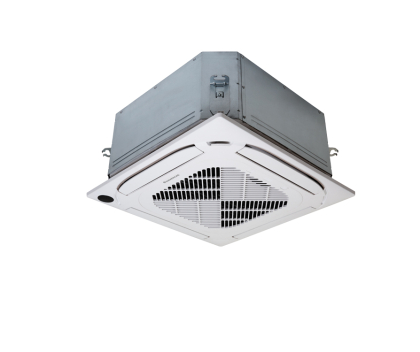

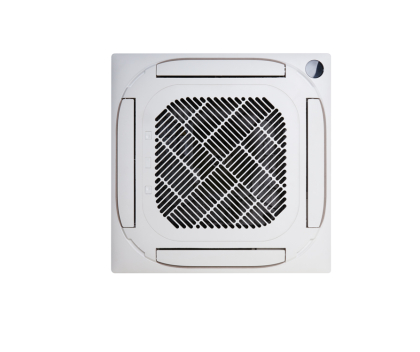

Vnitřní stropní kazetová jednotka CAS

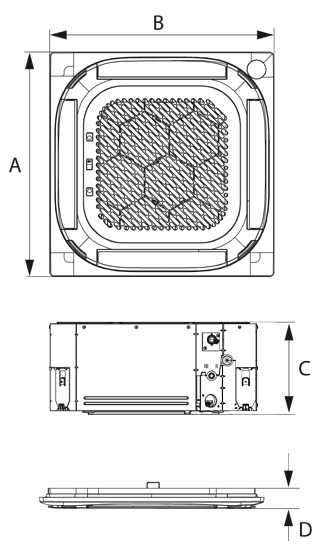

| Vnitřní jednotka model | A* mm |
B* mm |
C mm |
D mm |
Odvod kondenzátu mm |
Přívod el. proudu 230 V/50 Hz |
Okruh chladiva kapalná fáze |
Okruh chladiva plynná fáze |
Hmotnost kg |
| CAS 9 | 620 | 620 | 245 | 50 | 25 | z venkovní jednotky MULTI | 1/4" | 3/8" | 14,5 |
| CAS 12 | 620 | 620 | 245 | 50 | 25 | z venkovní jednotky MULTI | 1/4" | 3/8" | 16,1 |
| CAS 18 | 620 | 620 | 245 | 50 | 25 | z venkovní jednotky MULTI | 1/4" | 1/2" | 16,2 |
| A / B - rozměry včetně dekoračního panelu 3.035052 | |||||||||
| Rozměry kazetových jednotek CAS bez dekoračního panelu 570 x 245 x 570 mm (š x v x h) | |||||||||
| CAS 9 |
CAS 12 |
CAS 18 | ||
| Energetická třída CHLAZENÍ | A++ | A++ | A++ | |
| Energetická třída VYTÁPĚNÍ | A+ | A+ | A+ | |
| Vnitřní jednotka | ||||
| Jmenovitý výkon CHLAZENÍ / VYTÁPĚNÍ | Btu/h | 9 000 / 10 000 | 12 000 / 13 000 | 18 000 / 19 000 |
| Jmenovitý výkon CHLAZENÍ / VYTÁPĚNÍ | kW | 2,64 / 2,93 | 3,52 / 3,81 | 5,28 / 5,57 |
| Cirkulace vzduchu vnitřní jednotky - V/S/N1 | m3/h | 580/500/300 | 620/520/300 | 660/540/300 |
| Nastavitelný rozsah teplot v prostoru v režimu CHLAZENÍ | °C | 16 ~ 32 | 16 ~ 32 | 16 ~ 32 |
| Nastavitelný rozsah teplot v prostoru v režimu VYTÁPĚNÍ | °C | 0 ~ 30 | 0 ~ 30 | 0 ~ 30 |
| Hlučnost | ||||
| Hladina akustického tlaku - V/S/N2 | dB(A) | 39/37/35 | 41/38/35 | 43/39/35 |
| Hladina akustického výkonu | dB(A) | 55,0 | 58,0 | 60,0 |
| Elektrické připojení |
||||
| Elektrické napájení | V/Ph/Hz | 230/1/50 | 230/1/50 | 230/1/50 |
| Přívod elektrického napájení | -- | do venkovní jednotky MULTI | ||
| Jmenovitý příkon CHLAZENÍ / VYTÁPĚNÍ | W | 45 / 45 | 45 / 45 | 45 / 45 |
| Provozní proud CHLAZENÍ / VYTÁPĚNÍ | A | 0,5 / 0,5 | 0,5 / 0,5 | 0,5 / 0,5 |
| Průřez napájecího+komunikačního kabelu vnitřní jednotky | mm2 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 |
| Elektrické napájení vnitřní jednotky + komunikace | -- | z venkovní jednotky MULTI | ||
| Okruh chladiva | ||||
| Chladivo | -- | R32 | R32 | R32 |
| Připojení okruhu chladiva - kapalná fáze | mm-palce | 6,35-1/4" | 6,35-1/4" | 6,35-1/4" |
| Připojení okruhu chladiva - plynná fáze | mm-palce | 9,52-3/8" | 9,52-3/8" | 12,7-1/2" |
| Obecná data | ||||
| Rozměry vnitřní jednotky bez dekoračního panelu (š x v x h) | mm | 570 x 245 x 570 | 570 x 245 x 570 | 570 x 245 x 570 |
| Rozměry dekoračního panelu (š x v x h) | mm | 620 x 50 x 620 | 620 x 50 x 620 | 620 x 50 x 620 |
| Hmotnost vnitřní jednotky - netto / brutto | kg | 14,5 / 16,5 | 16,1 / 18,8 | 16,2 / 19,0 |
| Hmotnost dekoračního panelu | kg | 2,7 | 2,7 | 2,7 |

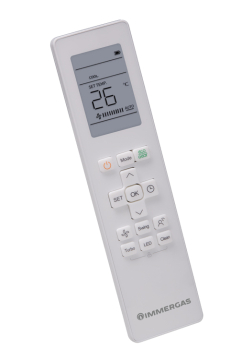

| Dálkový ovladač v základní výbavě | -- | ano | ano | ano |
| Vestavěné čerpadlo odvodu kondenzátu z vnitřní jednotky | -- | ano | ano | ano |
| Wi-Fi modul | -- | volitelně | volitelně | volitelně |
| Dekorační panel | -- | nutno dovybavit | nutno dovybavit | nutno dovybavit |
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | ||||
| (1) otáčky V / S / N = vysoké / střední / nízké | ||||
| (2) hladina hluku je testována bezdozvukové komoře, hodnoty ve skutečnosti mohou být ovlivněny místními podmínkami | ||||
| Venkovní jednotka MULTI 18 DUAL |
Vnitřní jednotky THOR / CAS / CONS |
||||
 |
 |
||||
| CHLAZENÍ 5,28 kW -- VYTÁPĚNÍ 5,57 kW |
1 JEDNOTKA | 2 JEDNOTKY | 3 JEDNOTKY | 4 JEDNOTKY | 5 JEDNOTEK |
| 12 | 09 + 09 | -- | -- | -- | |
| 18 | 09 + 12 | -- | -- | -- | |
| -- | 09 + 18 | -- | -- | -- | |
| -- | 12 + 12 | -- | -- | -- | |
| -- | 12 + 18 | -- | -- | -- | |
| Venkovní jednotka MULTI 21 TRIAL |
Vnitřní jednotky THOR / CAS / CONS |
||||
|
|
||||
| CHLAZENÍ 6,15 kW -- VYTÁPĚNÍ 6,45 kW |
1 JEDNOTKA | 2 JEDNOTKY | 3 JEDNOTKY | 4 JEDNOTKY | 5 JEDNOTEK |
| 12 | 09 + 09 | 09 + 09 + 09 | -- | -- | |
| 18 | 09 + 12 | -- | -- | -- | |
| 24 | 09 + 18 | -- | -- | -- | |
| -- | 12 + 12 | -- | -- | -- | |
| -- | 12 + 18 | -- | -- | -- | |
| Venkovní jednotka MULTI 27 TRIAL |
Vnitřní jednotky THOR / CAS / CONS |
||||
|
|
||||
| CHLAZENÍ 7,91 kW -- VYTÁPĚNÍ 8,21 kW |
1 JEDNOTKA | 2 JEDNOTKY | 3 JEDNOTKY | 4 JEDNOTKY | 5 JEDNOTEK |
| 18 | 09 + 09 | 09 + 09 + 09 | -- | -- | |
| 24 | 09 + 12 | 09 + 09 + 12 | -- | -- | |
| -- | 09 + 18 | 09 + 09 + 18 | -- | -- | |
| -- | 12 + 12 | 09 + 12 + 12 | -- | -- | |
| -- | 12 + 18 | 12 + 12 + 12 | -- | -- | |
| Venkovní jednotka MULTI 28 QUADRI |
Vnitřní jednotky THOR / CAS / CONS |
|||
|
|
|||
| CHLAZENÍ 8,21 kW -- VYTÁPĚNÍ 8,79 kW |
2 JEDNOTKY | 3 JEDNOTKY | 4 JEDNOTKY | 5 JEDNOTEK |
| 09 + 09 | 09 + 09 + 09 | 09 + 09 + 09 + 09 | -- | |
| 09 + 12 | 09 + 09 + 12 | 09 + 09 + 09 + 12 | -- | |
| 09 + 18 | 09 + 09 + 18 | 09 + 09 + 09 + 18 | -- | |
| 09 + 24 | 09 + 09 + 24 | 09 + 09 + 12 + 12 | -- | |
| 12 + 12 | 09 + 12 + 12 | 09 + 09 + 12 + 18 | -- | |
| 12 + 18 | 09 + 12 + 18 | -- | -- | |
| 12 + 24 | 09 + 12 + 24 | -- | -- | |
| -- | 12 + 12 + 12 | -- | -- | |
| -- | 12 + 12 + 18 | -- | -- | |
| Venkovní jednotka MULTI 36 QUADRI |
Vnitřní jednotky THOR / CAS / CONS |
|||
|
|
|||
| CHLAZENÍ 10,55 kW -- VYTÁPĚNÍ 10,55 kW |
2 JEDNOTKY | 3 JEDNOTKY | 4 JEDNOTKY | 5 JEDNOTEK |
| 09 + 09 | 09 + 09 + 09 | 09 + 09 + 09 + 09 | -- | |
| 09 + 12 | 09 + 09 + 12 | 09 + 09 + 09 + 12 | -- | |
| 09 + 18 | 09 + 09 + 18 | 09 + 09 + 09 + 18 | -- | |
| 09 + 24 | 09 + 09 + 24 | 09 + 09 + 12 + 12 | -- | |
| 12 + 12 | 09 + 12 + 12 | 09 + 09 + 12 + 18 | -- | |
| 12 + 18 | 09 + 12 + 18 | 09 + 12 + 12 + 12 | -- | |
| 12 + 24 | 09 + 12 + 24 | 12 + 12 + 12 + 12 | -- | |
| -- | 12 + 12 + 12 | -- | -- | |
| -- | 12 + 12 + 18 | -- | -- | |
| -- | 12 + 12 + 24 | -- | -- | |
| Venkovní jednotka MULTI 42 PENTA |
Vnitřní jednotky THOR / CAS / CONS |
|||
|
|
|||
| CHLAZENÍ 12,31 kW -- VYTÁPĚNÍ 12,31 kW |
2 JEDNOTKY | 3 JEDNOTKY | 4 JEDNOTKY | 5 JEDNOTEK |
| 09 + 12 | 09 + 09 + 09 | 09 + 09 + 09 + 09 | 09 + 09 + 09 + 09 + 09 | |
| 09 + 18 | 09 + 09 + 12 | 09 + 09 + 09 + 12 | 09 + 09 + 09 + 09 + 12 | |
| 09 + 24 | 09 + 09 + 18 | 09 + 09 + 09 + 18 | 09 + 09 + 09 + 09 + 18 | |
| 12 + 12 | 09 + 09 + 24 | 09 + 09 + 09 + 24 | 09 + 09 + 09 + 09 + 24 | |
| 12 + 18 | 09 + 12 + 12 | 09 + 09 + 12 + 12 | 09 + 09 + 09 + 12 + 12 | |
| 12 + 24 | 09 + 12 + 18 | 09 + 09 + 12 + 18 | 09 + 09 + 09 + 12 + 18 | |
| -- | 09 + 12 + 24 | 09 + 09 + 12 + 24 | 09 + 09 + 09 + 12 + 24 | |
| -- | 12 + 12 + 12 | 09 + 12 + 12 + 12 | 09 + 09 + 12 + 12 + 12 | |
| -- | 12 + 12 + 18 | 09 + 12 + 12 + 18 | 09 + 09 + 12 + 12 + 18 | |
| -- | 12 + 12 + 24 | 09 + 12 + 12 + 24 | 09 + 09 + 12 + 12 + 24 | |
| -- | -- | 12 + 12 + 12 + 12 | 09 + 12 + 12 + 12 + 12 | |
| -- | -- | 12 + 12 + 12 + 18 | 09 + 12 + 12 + 12 + 18 | |
| -- | -- | 12 + 12 + 12 + 24 | 12 + 12 + 12 + 12 + 12 | |
| -- | -- | -- | 12 + 12 + 12 + 12 + 18 | |
 |
|
 |
|
