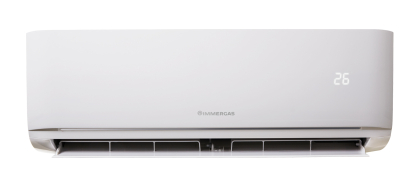

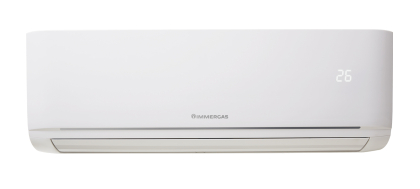

Vnitřní nástěnná jednotka THOR

Nástěnné vnitřní jednotky THOR zaujmou především jednoduchou instalací a elegantním designem. Jsou určeny pro montáž ke klimatizačním jednotkám modelové řady MULTI. K venkovním jednotkám variabilního systému klimatizací MULTI je možné instalovat 2 až 5 vnitřních jednotek v závislosti na výkonu a možnostech konfigurace instalace. Vnitřní jednotky THOR jsou v základní výbavě osazeny aktivním uhlíkovým filtrem a dálkovým ovladačem. Série THOR nabízí celkem čtyři výkonové řady vnitřních jednotek jak pro režim CHLAZENÍ, tak pro režim VYTÁPĚNÍ.

THOR 9: výkon CHLAZENÍ 2,64 kW / výkon VYTÁPĚNÍ 2,93 kW
THOR 12: výkon CHLAZENÍ 3,52 kW / výkon VYTÁPĚNÍ 3,81 kW
THOR 18: výkon CHLAZENÍ 5,28 kW / výkon VYTÁPĚNÍ 5,39 kW
THOR 24: výkon CHLAZENÍ 7,03 kW / výkon VYTÁPĚNÍ 7,33 kW

Vysoká účinnost a velice tichý provoz
Variabilní instalace klimatizací do celého bytu či objektu
Vnitřní jednotky jsou dodávány jako samostatné produkty
Možnost kombinace 2-5 vnitřních jednotek
Možnost kombinovat vnitřní jednotky THOR / CAS / CONS
Široký výkonový rozsah
Bezprůvanová technologie
Nezávislá funkce odvlhčování
Odvod kondenzátu na obě strany
Elektronické nastavení lamely v horizontálním směru
Skrytý LED displej
Pohodlná regulace prostorové teploty s funkcí „FOLLOW ME“
Wi-Fi modul jako volitelné příslušenství
Aktivní uhlíkový filtr v základní výbavě
Montážní šablona v základní výbavě
Ekologické chladivo R32
Záruka 3 roky

Poptat produkt

Rozměry a připojení
Technická data
Video
Možnosti konfigurace instalace
Příslušenství
Dokumentace
Ceníky

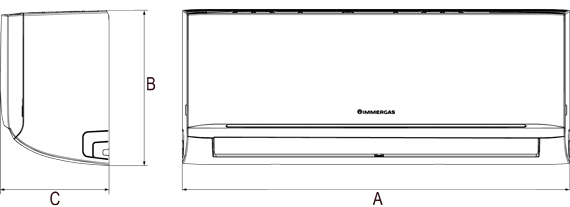

Rozměry a připojení

Vnitřní jednotka THOR

Vnitřní jednotka model	A mm	B mm	C mm	Odvod kondenzátu mm	Přívod el. proudu 230 V/50 Hz	Okruh chladiva kapalná fáze	Okruh chladiva plynná fáze	Hmotnost kg
THOR 9	729	292	204	16	z venkovní jednotky MULTI	1/4"	3/8"	8,0
THOR 12	805	296	205	16	z venkovní jednotky MULTI	1/4"	3/8"	8,7
THOR 18	971	321	230	16	z venkovní jednotky MULTI	1/4"	1/2"	11,2
THOR 24	1 082	337	234	16	z venkovní jednotky MULTI	3/8"	5/8"	13,6

Vnitřní jednotka THOR - konzoly

THOR 9 / THOR 12		THOR 18 / THOR 24

Vnitřní jednotka model	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	L mm
THOR 9	729	292	348,4	179	136	101	-	37	49	49
THOR 12	805	296	403	231	121	190	230	36	53	47
THOR 18	971	321	527	247	139	106	165	37	48	48
THOR 24	1 082	337	603	322	173	129	199	55	54	54

Technická data

		THOR 9	THOR 12	THOR 18	THOR 24
Energetická třída CHLAZENÍ		A++	A++	A++	A++
Energetická třída VYTÁPĚNÍ		A+	A+	A+	A+
Vnitřní jednotka
Jmenovitý výkon CHLAZENÍ / VYTÁPĚNÍ	Btu/h	9 000 / 10 000	12 000 / 13 000	18 000 / 18 400	24 000 / 25 000
Jmenovitý výkon CHLAZENÍ / VYTÁPĚNÍ	kW	2,64 / 2,93	3,52 / 3,81	5,28 / 5,39	7,03 / 7,33
Cirkulace vzduchu vnitřní jednotky - V/S/N¹	m³/h	520/460/330	530/400/350	800/600/500	1090/770/610
Nastavitelný rozsah teplot v prostoru v režimu CHLAZENÍ	°C	16 ~ 32	16 ~ 32	16 ~ 32	16 ~ 32
Nastavitelný rozsah teplot v prostoru v režimu VYTÁPĚNÍ	°C	0 ~ 30	0 ~ 30	0 ~ 30	0 ~ 30
Hlučnost
Hladina akustického tlaku - V/S/N²	dB(A)	37/32/22	37/32/22	41/37/31	46/37/34,5
Hladina akustického výkonu	dB(A)	54,0	55,0	56,0	62,0
Elektrické připojení
Elektrické napájení	V/Ph/Hz	230/1/50	230/1/50	230/1/50	230/1/50
Přívod elektrického napájení	--	do venkovní jednotky MULTI
Jmenovitý příkon CHLAZENÍ / VYTÁPĚNÍ	W	21 / 21	23 / 23	36 / 36	68 /68
Provozní proud CHLAZENÍ / VYTÁPĚNÍ	A	0,11 / 0,11	0,11 / 0,11	0,15 / 0,15	0,28 / 0,28
Průřez napájecího+komunikačního kabelu vnitřní jednotky	mm²	4 x 1,5	4 x 1,5	4 x 1,5	4 x 1,5
Elektrické napájení vnitřní jednotky + komunikace	--	z venkovní jednotky MULTI
Okruh chladiva
Chladivo	--	R32	R32	R32	R32
Připojení okruhu chladiva - kapalná fáze	mm-palce	6,35-1/4"	6,35-1/4"	6,35-1/4"	9,52-3/8"
Připojení okruhu chladiva - plynná fáze	mm-palce	9,52-3/8"	9,52-3/8"	12,7-1/2"	15,9-5/8"
Obecná data
Rozměry vnitřní jednotky (š x v x h)	mm	729 x 292 x 204	805 x 296 x 205	971 x 321 x 230	1082 x 337 x 234
Hmotnost vnitřní jednotky - netto / brutto	kg	8,0 / 10,5	8,7 / 11,5	11,2 / 14,6	13,6 / 17,3
Dálkový ovladač v základní výbavě	--	ano	ano	ano	ano
Wi-Fi modul	--	volitelně	volitelně	volitelně	volitelně
Aktivní uhlíkový filtr v základní výbavě	--	ano	ano	ano	ano
Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám:
⁽¹⁾ otáčky V / S / N = vysoké / střední / nízké
⁽²⁾ hladina hluku je testována bezdozvukové komoře, hodnoty ve skutečnosti mohou být ovlivněny místními podmínkami

Video

Možnosti konfigurace instalace

Venkovní jednotka MULTI 18 DUAL	Vnitřní jednotky THOR / CAS / CONS

CHLAZENÍ 5,28 kW -- VYTÁPĚNÍ 5,57 kW	1 JEDNOTKA	2 JEDNOTKY	3 JEDNOTKY	4 JEDNOTKY	5 JEDNOTEK
	12	09 + 09	--	--	--
	18	09 + 12	--	--	--
	--	09 + 18	--	--	--
	--	12 + 12	--	--	--
	--	12 + 18	--	--	--

Venkovní jednotka MULTI 21 TRIAL	Vnitřní jednotky THOR / CAS / CONS

CHLAZENÍ 6,15 kW -- VYTÁPĚNÍ 6,45 kW	1 JEDNOTKA	2 JEDNOTKY	3 JEDNOTKY	4 JEDNOTKY	5 JEDNOTEK
	12	09 + 09	09 + 09 + 09	--	--
	18	09 + 12	--	--	--
	24	09 + 18	--	--	--
	--	12 + 12	--	--	--
	--	12 + 18	--	--	--

Venkovní jednotka MULTI 27 TRIAL	Vnitřní jednotky THOR / CAS / CONS

CHLAZENÍ 7,91 kW -- VYTÁPĚNÍ 8,21 kW	1 JEDNOTKA	2 JEDNOTKY	3 JEDNOTKY	4 JEDNOTKY	5 JEDNOTEK
	18	09 + 09	09 + 09 + 09	--	--
	24	09 + 12	09 + 09 + 12	--	--
	--	09 + 18	09 + 09 + 18	--	--
	--	12 + 12	09 + 12 + 12	--	--
	--	12 + 18	12 + 12 + 12	--	--

Venkovní jednotka MULTI 28 QUADRI	Vnitřní jednotky THOR / CAS / CONS

CHLAZENÍ 8,21 kW -- VYTÁPĚNÍ 8,79 kW	2 JEDNOTKY	3 JEDNOTKY	4 JEDNOTKY	5 JEDNOTEK
	09 + 09	09 + 09 + 09	09 + 09 + 09 + 09	--
	09 + 12	09 + 09 + 12	09 + 09 + 09 + 12	--
	09 + 18	09 + 09 + 18	09 + 09 + 09 + 18	--
	09 + 24	09 + 09 + 24	09 + 09 + 12 + 12	--
	12 + 12	09 + 12 + 12	09 + 09 + 12 + 18	--
	12 + 18	09 + 12 + 18	--	--
	12 + 24	09 + 12 + 24	--	--
	--	12 + 12 + 12	--	--
	--	12 + 12 + 18	--	--

Venkovní jednotka MULTI 36 QUADRI	Vnitřní jednotky THOR / CAS / CONS

CHLAZENÍ 10,55 kW -- VYTÁPĚNÍ 10,55 kW	2 JEDNOTKY	3 JEDNOTKY	4 JEDNOTKY	5 JEDNOTEK
	09 + 09	09 + 09 + 09	09 + 09 + 09 + 09	--
	09 + 12	09 + 09 + 12	09 + 09 + 09 + 12	--
	09 + 18	09 + 09 + 18	09 + 09 + 09 + 18	--
	09 + 24	09 + 09 + 24	09 + 09 + 12 + 12	--
	12 + 12	09 + 12 + 12	09 + 09 + 12 + 18	--
	12 + 18	09 + 12 + 18	09 + 12 + 12 + 12	--
	12 + 24	09 + 12 + 24	12 + 12 + 12 + 12	--
	--	12 + 12 + 12	--	--
	--	12 + 12 + 18	--	--
	--	12 + 12 + 24	--	--

Venkovní jednotka MULTI 42 PENTA	Vnitřní jednotky THOR / CAS / CONS

CHLAZENÍ 12,31 kW -- VYTÁPĚNÍ 12,31 kW	2 JEDNOTKY	3 JEDNOTKY	4 JEDNOTKY	5 JEDNOTEK
	09 + 12	09 + 09 + 09	09 + 09 + 09 + 09	09 + 09 + 09 + 09 + 09
	09 + 18	09 + 09 + 12	09 + 09 + 09 + 12	09 + 09 + 09 + 09 + 12
	09 + 24	09 + 09 + 18	09 + 09 + 09 + 18	09 + 09 + 09 + 09 + 18
	12 + 12	09 + 09 + 24	09 + 09 + 09 + 24	09 + 09 + 09 + 09 + 24
	12 + 18	09 + 12 + 12	09 + 09 + 12 + 12	09 + 09 + 09 + 12 + 12
	12 + 24	09 + 12 + 18	09 + 09 + 12 + 18	09 + 09 + 09 + 12 + 18
	--	09 + 12 + 24	09 + 09 + 12 + 24	09 + 09 + 09 + 12 + 24
	--	12 + 12 + 12	09 + 12 + 12 + 12	09 + 09 + 12 + 12 + 12
	--	12 + 12 + 18	09 + 12 + 12 + 18	09 + 09 + 12 + 12 + 18
	--	12 + 12 + 24	09 + 12 + 12 + 24	09 + 09 + 12 + 12 + 24
	--	--	12 + 12 + 12 + 12	09 + 12 + 12 + 12 + 12
	--	--	12 + 12 + 12 + 18	09 + 12 + 12 + 12 + 18
	--	--	12 + 12 + 12 + 24	12 + 12 + 12 + 12 + 12
	--	--	--	12 + 12 + 12 + 12 + 18

Příslušenství

	Wi-Fi modul - zásuvný Wi-Fi modul - platí pro celou řadu THOR - instalace na vnitřní jednotky - správa zařízení přes aplikaci CLIMAsmart kód: 3.035060
	Podomítkový montážní box - zakrývá vyústění rozvodů trubek chladiva, kabeláže a hadici pro odvod kondenzátu - slouží pro přípravu vedení chladiva a kabeláže vnitřní jednotky - vestavěný sběrač kondenzátu z vnitřní jednotky - možnost odvodu kondenzátu (zleva / zprava) kód: 3.035345
