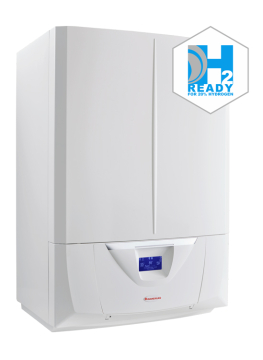

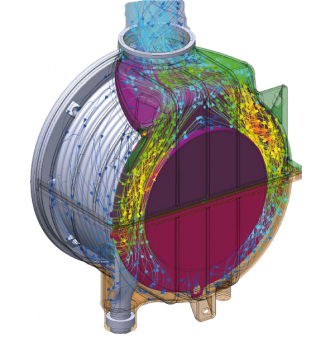

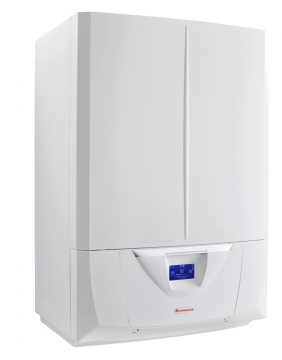

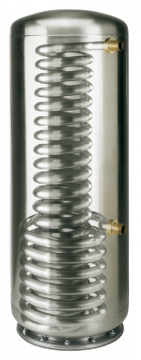

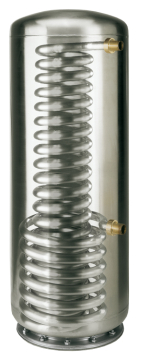

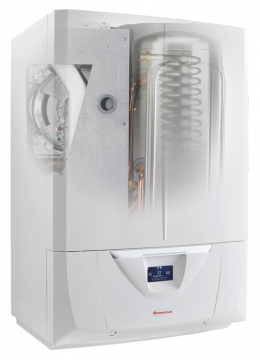

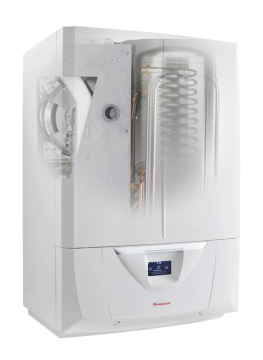

Immergas VICTRIX Zeus Superior 35 je nástěnný kondenzační kotel se systémem adaptivního řízení spalování o tepelném výkonu 2,8 - 33,9 kW určený k vytápění a ohřevu TUV ve vestavěném nerezovém zásobníku o objemu 54 litrů.

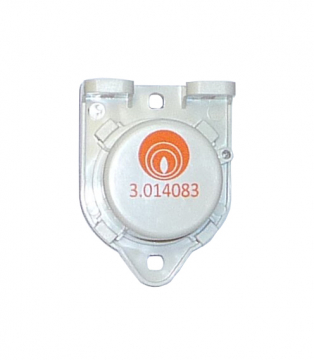

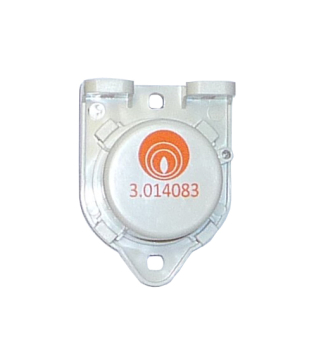

Kotel VICTRIX Zeus Superior 35 je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle.

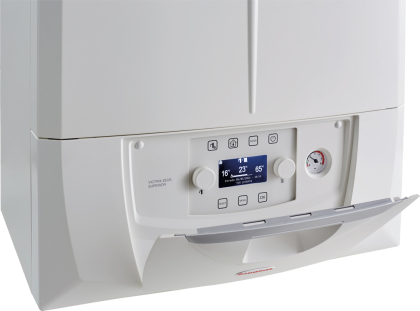

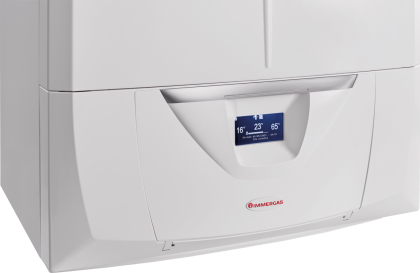

Vyspělá elektronika kotle umožňuje nastavení časových programů pro ohřev TUV a vytápění bez nutnosti instalace řídicí jednotky. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách.

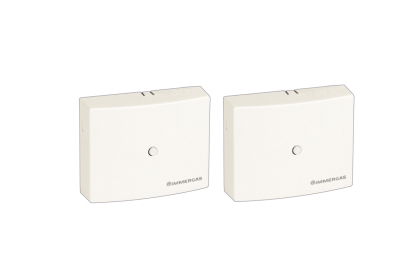

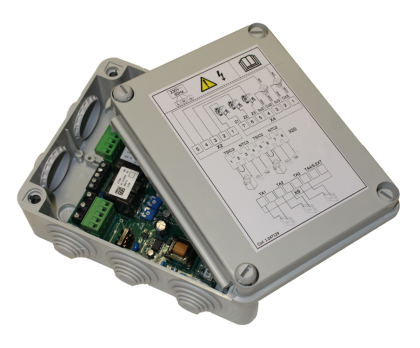

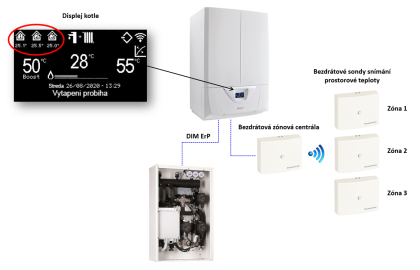

Dále je ke kotli jako příslušenství dostupný kompletní systém pro zónové vytápění, který se skládá z bezdrátové zónové centrály s bezdrátovými sondami snímání prostorové teploty a hydraulických rozdělovačů DIM ErP (nebo desky relé pro ovládání zónových ventilů/čerpadel).
| VICTRIX Zeus Superior 35 |
|||
| V | přívod el. proudu | M | výstup do topného systému 3/4" |
| G | přívod plynu 1/2" | RC | cirkulace TUV 1/2" (volitelné) |
| SC | odvod kondenzátu | AC | výstup teplé užitkové vody 1/2" |
| R | zpátečka z topného systému 3/4" | AF | vstup SV 1/2" |
stáhnout rozměry kotle ve formátu dwg
| VICTRIX Zeus Superior 35 |
|||||

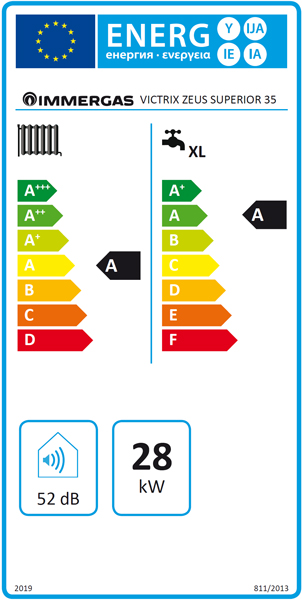

| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3P
|
||||
| Typ spotřebiče |
B23/23p/33/53/53p
C13/33/43/53/63/83/93
C13x/33x/43x/53x/63x/83x/93x
|
||||
| Váha bez vody | kg |
64,2
|
|||
| Váha s vodou | kg |
121,3
|
|||
| Výška | mm |
900
|
|||
| Šířka | mm |
600
|
|||
| Hloubka | mm |
460
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon - ohřev TUV | kW | 3,0-34,9 | |||
| Min. - max. příkon - VYTÁPĚNÍ | kW | 3,0-29,0 | |||
| Min. - max. výkon - ohřev TUV | kW | 2,8-33,9 | |||
| Min. - max. výkon - VYTÁPĚNÍ | kW | 2,8-28,2 | |||
| Účinnost | |||||
| Sezonní energetická účinnost VYTÁPĚNÍ Ƞs | % |
94
|
|||
| Energetická účinnost ohřevu TUV Ƞwh | % |
80
|
|||
| Normovaný stupeň využití při tepelném spádu 40-30°C (max./min.) | % | 106,5 / 108,0 | |||
| Normovaný stupeň využití při tepelném spádu 50-30°C (max./min.) | % | 105,0 / 103,7 | |||
| Normovaný stupeň využití při tepelném spádu 80-60°C (max./min.) | % | 97,1 / 94,3 | |||
| Využitelná tep. účinnost při 100 % výkonu (Ƞ100) dle UNI EN 15502-1 |
% | 97,3 | |||
| Využitelná tep. účinnost při 30 % výkonu (Ƞ30) dle UNI EN 15502-1 |
% | 109,7 | |||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle s hořákem VYP/ZAP při spádu 80-60°C | % |
0,61 / 0,63
|
|||
| Tepelná ztráta v komíně s hořákem VYP/ZAP při spádu 80-60°C | % |
0,01 / 2,27
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20 / 37
|
|||
| Průměr trysky hořáku G20/G31 | mm |
5,7 / 5,7
|
|||
| Spotřeba Z.P. (max. výkon TUV/VYTÁPĚNÍ/min. výkon) | m3/hod. | 3,69 / 3,07 / 0,32 | |||
| Spotřeba LPG (max. výkon TUV/VYTÁPĚNÍ/min. výkon) | kg/hod. | 2,71 / 2,25 / 0,23 | |||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Celkový objem expanzní nádoby | l |
10
|
|||
| Využitelný objem expanzní nádoby | l |
7,1
|
|||
| Přetlakování expanzní nádoby | bar |
1,0
|
|||
| Objem vody v kotli | l |
7,3
|
|||
| Využitelný výtlak čerpadla při průtoku 1000 l/hod |
kPa
|
30,8
|
|||
| Ohřev teplé vody - bojler 54 litrů |
|||||
| Rozsah teploty teplé užitkové vody | °C |
10-60
|
|||
| Minimální tlak vody pro ohřev TUV | bar |
0,6
|
|||
| Maximální tlak okruhu TUV | bar |
8,0
|
|||
| Objem expanzní nádoby okruhu TUV | l |
2,0
|
|||
| Množství TUV při ΔT=30°C (stálý průtok) | l/min. |
16,9
|
|||
| Množství TUV při ΔT=30°C (prvních 10 minut) | l/min. | 19,0 | |||
| Elektrické připojení | |||||
| Připojení na elektrickou síť | V/Hz |
230/50
|
|||
| Jmenovitý elektrický příkon | A |
1,0
|
|||
| Instalovaný elektrický výkon | W |
130
|
|||
| Příkon oběhového čerpadla | W |
59
|
|||
| Příkon ventilátoru spalin | W | 68 | |||
| Stupeň elektrického krytí | -- |
IPX5D
|
|||
| Index energetické účinnosti čerpadla (EEI) | -- |
≤ 0,20 - část 3
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Integrovaná klapka spalin |
✔
|
||||
| Celkové množství spalin při max. výkonu - ohřev TUV | kg/hod. |
59,0
|
|||
| Celkové množství spalin při max. výkonu - VYTÁPĚNÍ | kg/hod. | 49,0 | |||
| Celkové množství spalin při min. výkonu | kg/hod. | 5,0 | |||
| CO2 při min./zapal./max. výkonu - Z.P. | % |
8,8 / 8,8 / 8,8
|
|||
| Vážené NOx | mg/kWh |
21
|
|||
| Vážené CO | mg/kWh |
16
|
|||
| Teplota spalin při min./max. výkonu | °C |
65 / 71
|
|||
| Maximální teplota spalin | °C | 82 | |||
| Výtlak ventilátoru při min./zapal./max. výkonu | Pa |
97 / 197 / 295
|
|||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Systém adaptivního řízení spalování | ✔ | ||||
| Elektronické modulované čerpadlo (PWM) | ✔ | ||||
| Přehledné MENU kotle v češtině | ✔ | ||||
| Teplotní a časové řízení okruhů TUV a VYTÁPĚNÍ | ✔ | ||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||
| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Funkce vysoušení podlahy v základní výbavě |
✔
|
||||
| H2READY |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem ON/OFF |
✔
|
||||
| Řídicí jednotkou CARV2 - drátové provedení | ✔ | ||||
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ | ||||

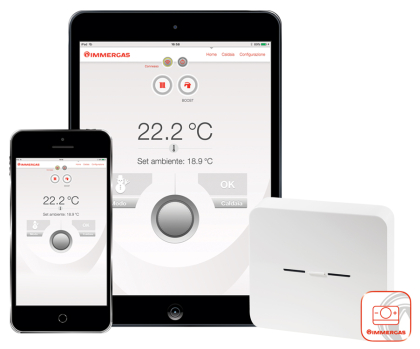

| Wi-Fi modulem DOMINUS - vzdálená správa a řízení kotle |
✔
|
||||

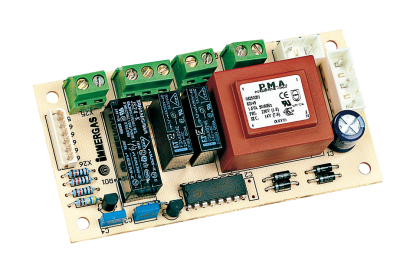

| Deskou relé | ✔ | ||||
| Bezdrátovou zónovou centrálou |
✔
|
||||
| Zónovou centrálou V2 |
✔
|
||||
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
