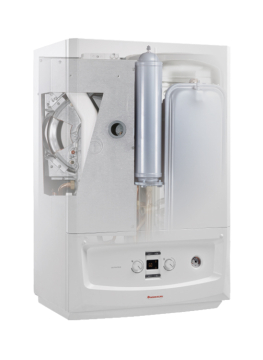

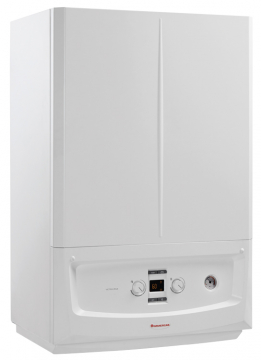

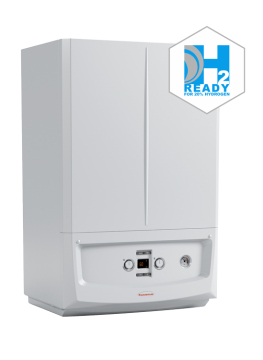

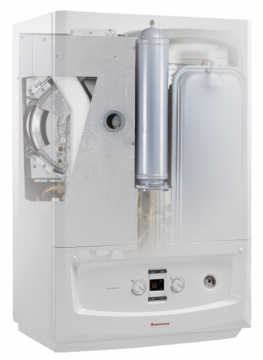

Immergas VICTRIX Zeus 25 je nástěnný kondenzační kotel se systémem adaptivního řízení spalování o tepelném výkonu 3,1 - 25,0 kW určený k vytápění a ohřevu TUV ve vestavěném nerezovém bojleru o objemu 45 litrů.
Kotel VICTRIX Zeus 25 je vybaven modulovaným, energeticky úsporným čerpadlem.

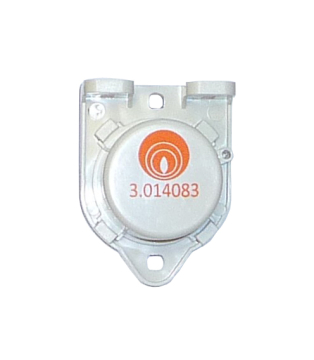

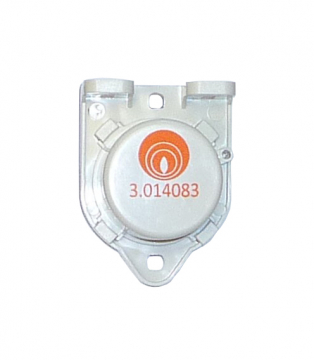

Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle.
Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP nebo samostatnou zónovou centrálu.

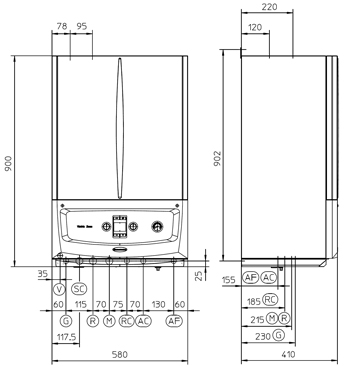

| VICTRIX Zeus 25 |
|||
| V | přívod el. proudu | M | výstup do topného systému 3/4" |
| G | přívod plynu 1/2" | RC | cirkulace TUV 1/2" (volitelné) |
| SC | odvod kondenzátu | AC | výstup teplé užitkové vody 1/2" |
| R | zpátečka z topného systému 3/4" | AF | vstup SV 1/2" |
stáhnout rozměry kotle ve formátu dwg
| VICTRIX Zeus 25 |
|||||
| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3P
|
||||
| Typ spotřebiče |
B23/23p/33/53/53p
C13/33/43/53/63/83/93
C13x/33x/43x/53x/63x/83x/93x
|
||||
| Váha bez vody | kg |
59,2
|
|||
| Váha s vodou | kg |
107,2
|
|||
| Výška | mm |
900
|
|||
| Šířka | mm |
580
|
|||
| Hloubka | mm |
410
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon - ohřev TUV | kW |
3,2-25,6
|
|||
| Min. - max. příkon - VYTÁPĚNÍ | kW | 3,2-20,8 | |||
| Min. - max. výkon - ohřev TUV | kW |
3,1-25,0
|
|||
| Min. - max. výkon - VYTÁPĚNÍ | kW |
3,1-20,2
|
|||
| Účinnost | |||||
| Sezonní energetická účinnost VYTÁPĚNÍ Ƞs | % |
91
|
|||
| Energetická účinnost ohřevu TUV Ƞwh | % |
81
|
|||
| Normovaný stupeň využití při tepelném spádu 40-30°C (max./min.) | % | 106,9 / 107,7 | |||
| Normovaný stupeň využití při tepelném spádu 50-30°C (max./min.) | % | 105,9 / 105,8 | |||
| Normovaný stupeň využití při tepelném spádu 80-60°C (max./min.) | % | 97,1 / 96,0 | |||
| Využitelná tep. účinnost při 100 % výkonu (Ƞ100) dle UNI EN 15502-1 |
% | 97,0 | |||
| Využitelná tep. účinnost při 30 % výkonu (Ƞ30) dle UNI EN 15502-1 |
% | 106,8 | |||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle s hořákem VYP/ZAP při spádu 80-60°C | % |
0,63 / 0,71
|
|||
| Tepelná ztráta v komíně s hořákem VYP/ZAP při spádu 80-60°C | % |
0,04 / 2,19
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20 / 37
|
|||
| Průměry trysek hlavního hořáku G20/G31 | mm |
5,0 / 5,0
|
|||
| Spotřeba Z.P. (max. výkon TUV/VYTÁPĚNÍ/min. výkon) | m3/hod. |
2,71 / 2,20 / 0,34
|
|||
| Spotřeba LPG (max. výkon TUV/VYTÁPĚNÍ/min. výkon) | kg/hod. | 1,99 / 1,62 / 0,25 | |||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Celkový objem expanzní nádoby | l |
8
|
|||
| Využitelný objem expanzní nádoby | l |
5,8
|
|||
| Přetlakování expanzní nádoby | bar |
1
|
|||
| Objem vody v kotli | l |
4,7
|
|||
| Využitelný výtlak čerpadla při průtoku 1000 l/hod |
kPa
|
26,3
|
|||

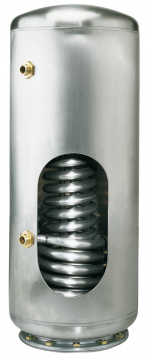

| Ohřev teplé vody - bojler 45 litrů |
|||||
| Teplota teplé užitkové vody | °C |
10-60
|
|||
| Minimální tlak vody pro ohřev TUV | bar |
0,30
|
|||
| Maximální tlak okruhu TUV | bar |
8,0
|
|||
| Objem expanzní nádoby okruhu TUV | l |
2,0
|
|||
| Množství TUV při Δ T = 30 °C (stálý průtok) | l/min. |
12,0
|
|||
| Množství TUV při Δ T = 30 °C (prvních 10 minut) | l/min. | 13,2 | |||
| Elektrické připojení | |||||
| Připojení na elektrickou síť | V/Hz |
230/50
|
|||
| Jmenovitý elektrický příkon | A |
0,7
|
|||
| Instalovaný elektrický výkon | W |
88
|
|||
| Příkon oběhového čerpadla | W |
43
|
|||
| Příkon ventilátoru spalin | W | 33 | |||
| Stupeň elektrického krytí | -- |
IPX5D
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Celkové množství spalin při max. výkonu - ohřev TUV | kg/hod. |
41
|
|||
| Celkové množství spalin při max. výkonu - VYTÁPĚNÍ | kg/hod. | 34 | |||
| Celkové množství spalin při min. výkonu | kg/hod. | 5 | |||
| CO2 při min./zapal./max. výkonu - Z.P. | % |
9,0 / 9,0 / 9,2
|
|||
| Vážené NOx | mg/kWh |
32
|
|||
| Vážené CO | mg/kWh |
21
|
|||
| Teplota spalin při min./max. výkonu | °C | 62 / 70 | |||
| Maximální teplota spalin | °C | 85 | |||
| Výtlak ventilátoru při min./max. výkonu | Pa | 2 / 130 | |||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Systémem adaptivního řízení spalování | ✔ | ||||
| Elektronické modulované čerpadlo (PWM) | ✔ | ||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||
| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| H2READY |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem ON/OFF |
✔
|
||||
| Řídicí jednotkou CARV2 - drátové provedení |
✔ | ||||
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ | ||||
| Wi-Fi modulem DOMINUS - vzdálená správa a řízení kotle |
✔
|
||||

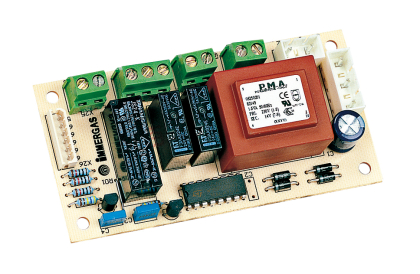

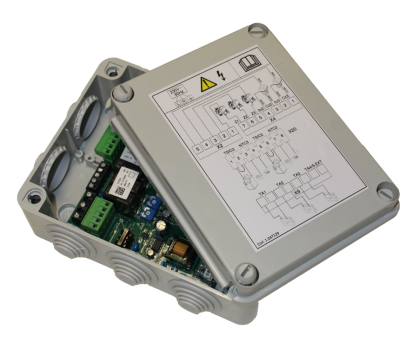

| Deskou relé | ✔ | ||||
| Zónovou centrálou V2 |
✔
|
||||
| Multizónovou centrálou | ✔ | ||||
| Regulace teploty analog. signálem 0 - 5 V | ✔ | ||||
|
|
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
 |
|
 |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
