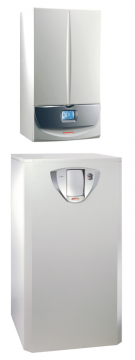

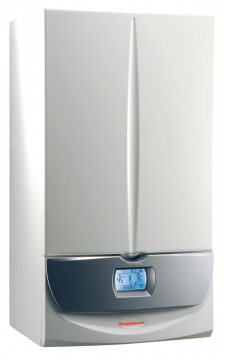

Immergas VICTRIX Superior 32 X 2 ErP je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelném výkonu 4 - 32 kW. Tento kotel je určen pro vytápění s možností připojení nepřímotopného zásobníku TUV. Pro připojení bojleru TUV je nutná speciální rozšiřovací sada, která se instaluje do pláště kotle. Zásobník teplé užitkové vody může být umístěn přímo pod kotlem nebo v jiné místnosti, což umožňuje značnou variabilitu instalace.
Vzhledem k možnosti připojit nepřímotopný bojler a ke jmenovitému výkonu 32 kW se kotle VICTRIX Superior X 2 ErP uplatňují zejména v objektech s více koupelnami nebo v objektech s velkým počtem odběrných míst teplé užitkové vody.
| VICTRIX Superior 32 X 2 ErP |
|||
| V | přívod el. proudu | RR | studená voda - plnění kotle 1/2" |
| G | přívod plynu 1/2" | SC | odvod kondenzátu |
| RU | zpátečka z okruhu bojleru 3/4" * | R | zpátečka z topného systému 3/4" |
| MU | výstup do okruhu bojleru 3/4" * | M | výstup do topného systému 3/4" |
| * | pokud je nepřímotopný bojler instalován | ||
stáhnout rozměry kotle ve formátu dwg
| VICTRIX Superior 32 X 2 ErP |
||
| Energetický štítek | ||
|
(klikněte pro zvětšení) |
||
| Základní údaje | ||
| Kategorie | II2H3B/P | |
| Typ spotřebiče |
C13x / B23p / B33
|
|
| Váha bez vody | kg |
42,5
|
| Váha s vodou | kg |
45,7
|
| Výška | mm |
835
|
| Šířka | mm |
440
|
| Hloubka | mm |
350
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
4,2-32,6
|
| Min. - max. výkon | kW |
4,0-32,0
|
| Účinnost | ||
| Účinnost při min. výkonu a tepelném spádu 80-60°C | % |
94,3
|
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % |
98,1
|
| Účinnost při min. výkonu a tepelném spádu 50-30°C | % |
105,3
|
| Účinnost při 100% výkonu a tepelném spádu 50-30°C | % | 106,5 |
| Účinnost při min. výkonu a tepelném spádu 40-30°C | % | 105,9 |
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 107,7 |
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 pro SIT 848 pro HONEYWELL 8205 |
mm mm |
5,40/3,95 5,60/4,00 |
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
20-85
|
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
20-50
|
| Objem expanzní nádoby | l | 10 |
| Přetlakování expanzní nádoby | bar |
1
|
| Objem vody v kotli | l |
3,2
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
3,16
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,78
|
| Příkon celkový | W |
110
|
| Příkon čerpadla | W |
70
|
| Elektrické krytí | -- |
IPX5D
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
✔
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
52
|
| Celkové množství spalin při min. výkonu | kg/hod |
7
|
| CO2 při min/max výkonu | % |
8,4/9,3
|
| NOx při 0% 02 při min/max výkonu | mg/kWh |
19/51
|
| Vážené CO | mg/kWh | 12 |
| Vážené NOx | mg/kWh |
26
|
| Třída NOx |
6
|
|
| Teplota spalin při min/max výkonu | °C |
49/59
|
| Maximální teplota spalin | °C | 75 |
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Elektronické zapalování |
✔
|
|
| Elektronická modulace výkonu |
✔
|
|
| Energeticky úsporné modulované čerpadlo (PWM) |
✔
|
|
| Protizámrazový systém |
✔
|
|
| Autodiagnostika na displeji kotle |
✔
|
|
| Ekvitermní regulace v základní výbavě |
✔
|
|
| Regulace | ||
| Prostorovým termostatem |
✔
|
|

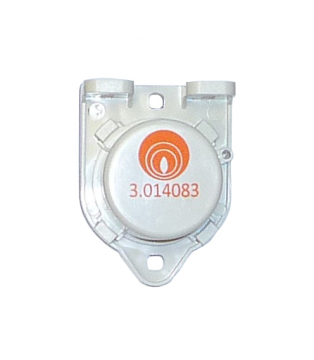

| Jednotkou Super CAR a venkovní sondou |
✔
|
|
| Deskou relé | ✔ | |
| Zónovou centrálou |
✔
|
|
| Regulace teploty analog. signálem 0 - 5 V | ✔ | |
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
