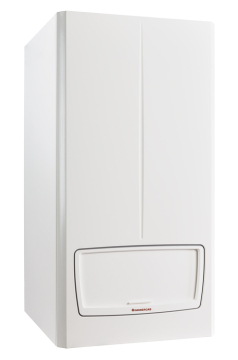

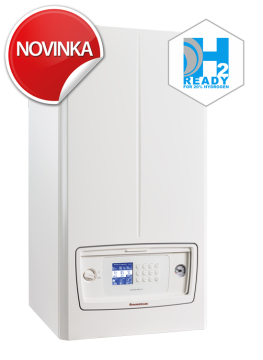

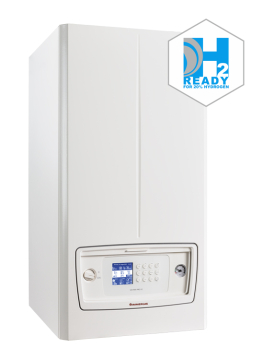

Immergas VICTRIX PRO V2 180 EU je nástěnný kondenzační plynový kotel s nuceným odvodem spalin. Kotel disponuje výkonem od 33,8 do 166,9 kW a je určen k vytápění a k případnému ohřevu TUV v nepřímotopném zásobníku. V závislosti na zvoleném typu odkouření lze kotel provozovat jako plynový spotřebič v provedení "B" či "C". V základní výbavě kotel nabízí časové programy pro režimy vytápění a ohřev TUV, vstup 0-10 V, možnost ekvitermního řízení dvou topných okruhů (z toho jeden může být směšovaný) a ohřev TUV realizovaný přes sadu s 3cest. ventilem nebo nabíjecím čerpadlem (volitelné příslušenství).

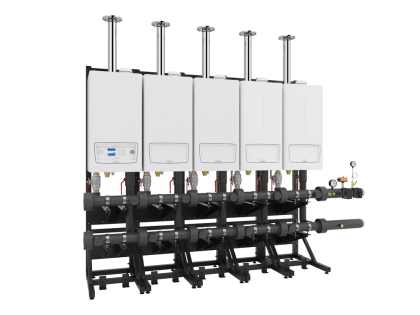

VICTRIX PRO V2 180 EU lze nainstalovat buď samostatně nebo do kaskády. Při zapojení kotlů do kaskády je možné použít vhodnou nadřazenou regulaci nebo regulátor THETA, který je vybaven řízením až 8 kotlů v kaskádě, 2 směšovanými okruhy, 1 přímým okruhem a 1 okruhem TUV. Další možností je instalace kotlů do tzv. Jednoduché kaskády (až 15 typově totožných kotlů), kterou pak lze ovládat například vstupem 0-10 V.

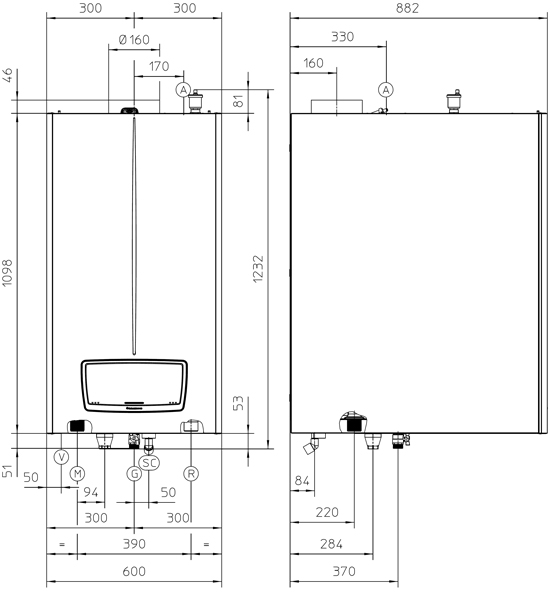

| VICTRIX PRO V2 180 EU |
|||
| V | přívod el. proudu | SC | odvod kondenzátu (minimálně ∅ 13 mm) |
| M | výstup do topného systému 1 1/2" | R | zpátečka z topného systému 1 1/2" |
| G | přívod plynu 1" | A | osa příruby sání vzduchu ∅ 160 mm (volitelně) |
stáhnout rozměry kotle ve formátu dwg
| VICTRIX PRO V2 180 EU |
||
| Základní údaje | ||
| Kategorie |
II2H3P
|
|
| Typ spotřebiče |
B23/23p/33/53/53p
C13/33/43/53/63/83/93
C13x/33x/43x/53x/63x/83x/93x
|
|
| Váha bez vody | kg |
148,0
|
| Váha s vodou | kg |
163,0
|
| Výška | mm |
1 098 (1 232)
|
| Šířka | mm |
600
|
| Hloubka | mm |
882
|
| Příkon - výkon | ||
| Min. - max. příkon | kW | 34,7-170,0 |
| Min. - max. výkon | kW | 33,8-166,9 |
| Účinnost | ||
| Sezonní energetická účinnost VYTÁPĚNÍ Ƞs | % |
93,0
|
| Normovaný stupeň využití při tepelném spádu 40-30°C (max./min.) | % | 107,5 / 108,6 |
| Normovaný stupeň využití při tepelném spádu 50-30°C (max./min.) | % | 106,0 / 108,2 |
| Normovaný stupeň využití při tepelném spádu 80-60°C (max./min.) | % | 98,2 / 97,5 |
| Využitelná tep. účinnost při 100 % výkonu (Ƞ100) dle UNI EN 15502-1 |
% | 98,2 |
| Využitelná tep. účinnost při 30 % výkonu (Ƞ30) dle UNI EN 15502-1 |
% | 108,4 |
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,10 / 0,18
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
1,70 / 0,02
|
| Třída NOx | -- |
6
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20 / 37
|
| Průměr trysky hořáku G20/G31 | mm |
12,7 / 10,1
|
| Spotřeba Z.P. (max. výkon/min. výkon) | m3/hod. | 17,99 / 3,67 |
| Spotřeba LPG (max. výkon/min. výkon) | kg/hod. | 13,21 / 2,70 |
| Topný systém | ||
| Max. tlak v topném systému | bar |
6,0
|
| Max. teplota v topném systému | °C |
95
|
| Rozsah regulace teploty v topném systému | °C |
15-90
|
| Objem vody v kotli | l |
15,0
|
| Využitelný výtlak čerpadla při průtoku 2400 l/hod. |
kPa
|
117,0
|
| Elektrické připojení | ||
| Připojení na elektrickou síť | V/Hz |
230/50
|
| Jmenovitý elektrický příkon | A |
2,8
|
| Instalovaný elektrický výkon | W |
520
|
| Max. příkon ventilátoru spalin | W |
200
|
| Příkon oběhového čerpadla | W |
298
|
| Elektrické krytí | -- |
IPX5D
|
| Index energetické účinnosti čerpadla (EEI) | -- |
≤ 0,23 - část 3
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
✔
|
|
| Celkové množství spalin při max. výkonu | kg/hod. |
277,0
|
| Celkové množství spalin při min. výkonu | kg/hod. | 60,0 |
| CO2 při min./max. výkonu - Z.P. | % |
8,5 / 9,1
|
| Vážené NOx | mg/kWh |
42
|
| Vážené CO | mg/kWh |
25
|
| Teplota spalin při min./max. výkonu | °C |
60 / 72
|
| Maximální teplota spalin | °C | 85 |
| Výtlak ventilátoru při min./max. výkonu | Pa |
2 / 41
|
| Funkce kotle | ||
| Elektronické zapalování |
✔
|
|
| Elektronická modulace výkonu |
✔
|
|
| Elektronické modulované čerpadlo (PWM) | ✔ | |
| Přehledné MENU kotle v češtině | ✔ | |
| Časové řízení okruhů VYTÁPĚNÍ a TUV* | ✔ | |
| Doběh čerpadla |
✔
|
|
| Protizámrazový systém |
✔
|
|
| Autodiagnostika na displeji kotle |
✔
|
|
| Ekvitermní regulace v základní výbavě |
✔
|
|
| Regulace okruhu ohřevu TUV v základní výbavě* |
✔
|
|
| Možnost provozu v kaskádě s nadřazenou regulací |
✔
|
|
| Možnost provozu v Jednoduché kaskádě bez nadřazené regulace |
✔
|
|
| Možnost instalace nepřímotopného zásobníku TUV | ✔ | |
| H2READY |
✔
|
|
| Regulace | ||

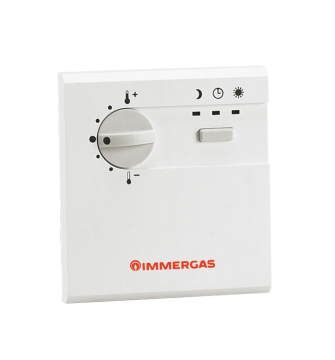

| Prostorovým termostatem ON/OFF |
✔
|
|

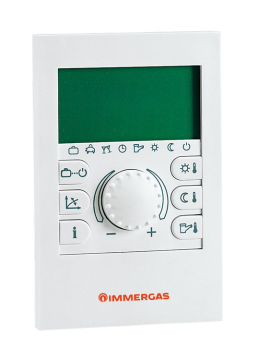

| Řídicí jednotkou CAR RSC | ✔ | |

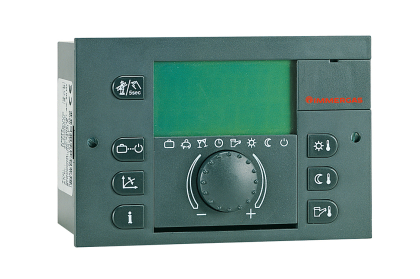

| Kaskádovým regulátorem THETA |
✔
|
|
| Nadřazeným regulátorem - regulace teploty/výkonu analog. signálem 0-10 V |
✔
|
|
| Nadřazeným regulátorem - regulace protokolem ModBus | ✔ | |
| Jednoduchou kaskádou až 15 typově stejných kotlů |
✔
|
|
| Regulace 1xMIX / 1xNEMIX / 1xTUV v základní výbavě kotle |
✔
|
|
| * - platí v případě instalace nepřímotopného zásobníku TUV | ||
|
|
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
