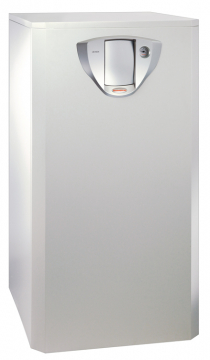

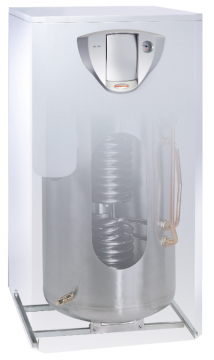

Stacionární nerezové nepřímotopné bojlery řady UB INOX V2 jsou určeny k ohřevu TUV ve spojení s jiným tepelným zdrojem, nejčastěji s plynovým kotlem. Soustava plynový kotel a nepřímotopný zásobník TUV svým výkonem zaručuje dostatečné množství teplé užitkové vody i pro velké bytové jednotky, provozovny a restaurace. I v případě zvýšeného odběru TUV zásobníky dohřívají vodu kontinuálně a pracují obdobně jako průtokové ohřívače. Stacionární bojlery řady UB INOX V2 díky nerezovému plášti a nerezové spirále vynikají dlouhou životností a vysokým komfortem při ohřevu TUV. Inovovaná konstrukce spirál bojleru umožňuje připojit solární panely pro doplňkový ohřev TUV pomocí sluneční energie.

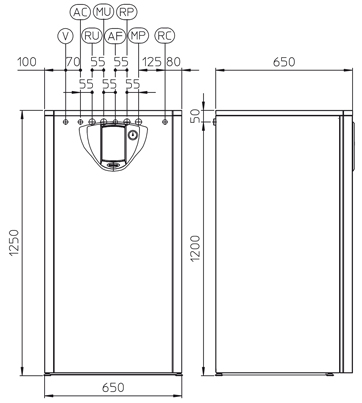

| UB INOX 200 V2 |
|||
| V | kabel NTC čidla teploty TUV | AF | vstup studené vody do bojleru 3/4 " |
| AC | výstup teplé užitkové vody 3/4" | RP | zpátečka do solárních panelů (volitelné) 3/4" |
| RU | zpátečka otopné vody ze spirály do kotle 3/4 " | MP | výstup ze solárních panelů (volitelné) 3/4" |
| MU | vstup otopné vody z kotle do spirály 3/4 " | RC | cirkulace TUV (volitelné) 1/2 " |
stáhnout vnější a připojovací rozměry zásobníku TUV ve formátu dwg
| UB INOX 200 V2 |
||

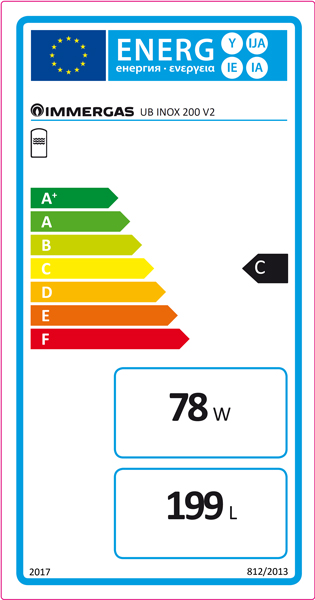

| Energetický štítek | ||
|
(klikněte pro zvětšení) |
||
| Základní údaje | ||
| Objem bojleru | l | 199 |
| Max. tlak okruhu TUV | bar | 8 |
| Rozsah regulace TUV | °C | 30 - 60 |
| Kapacita expanzní nádoby TUV | l | 8 |
| Tlak v expanzní nádobě TUV | bar | 3,5 |
| Max. tlak v topném okruhu | bar | 3,0 |
| Počet topných spirál | ks | 2 |
| Celkový výkon spirál | kW | 32,3 |
| Výkon hlavní topné spirály | kW | 20,0 |
| Výkon spodní topné spirály | kW | 12,3 |
| Hmotnost prázdného zásobníku | kg | 99,4 |
| Hmotnost plného zásobníku | kg | 304,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
