Firma IMMERGAS nabízí desková otopná tělesa IMMERPAN v šesti různých typových řadách, které se liší zejména počtem desek a osazením ventilu. Všechny typové řady radiátorů IMMERPAN jsou vyráběny v délkách od 400 do 3 000 mm a výškách od 300 do 900 mm.
Ploché radiátory IMMERPAN jsou vyráběny z ocelového plechu o tloušťce 1,2 mm a jsou určeny k montáži do otopných soustav s nejvyšším provozním tlakem 10 bar, ve kterých se používá jako teplonosná látka voda o nejvyšší přípustné teplotě 110°C.

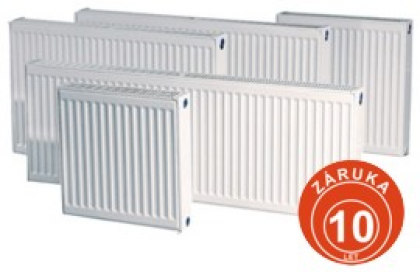

Ocelové radiátory IMMERPAN nabízí výjimečnou záruku 10 let a mohou se pochlubit certifikátem kvality ISO 9001:2000. Ve všech směrech vyhovují normě EN 442.
| Počet desek radiátoru |
Počet přídavných přestupních ploch |
| Typ 22 |
|
| 2 |
2 |

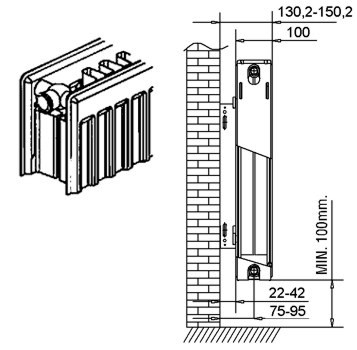

| Hlavní rozměry | |
| Typ 22 |
|
| Délka (mm) |
Rozměry (mm) |
Počet navařených příchytů* |
Počet nosných konzol |
||
| L | A | A1 | A2 |
ks | ks |
| 400 | 233,4 | -- | -- | 4 | 2 |
| 500 | 333,4 | -- | -- | 4 | 2 |
| 600 | 433,4 | -- | -- | 4 | 2 |
| 700 | 533,4 | -- | -- | 4 | 2 |
| 800 | 633,4 | -- | -- | 4 | 2 |
| 900 | 733,4 | -- | -- | 4 | 2 |
| 1000 | 833,4 | -- | -- | 4 | 2 |
| 1100 | 933,4 | -- | -- | 4 | 2 |
| 1200 | 1033,4 | -- | -- | 4 | 2 |
| 1300 | 1133,4 | -- | -- | 4 | 2 |
| 1400 | 1233,4 | -- | -- | 4 | 2 |
| 1500 | 1333,4 | -- | -- | 4 | 2 |
| 1600 | 1433,4 | -- | -- | 4 | 2 |
| 1800 | -- | 833,4 | 800 | 6 | 3 |
| 2000 | -- | 933,4 | 900 | 6 | 3 |
| 2200 | -- | 1033,4 | 1000 | 6 | 3 |
| 2400 | -- | 1133,4 | 1100 | 6 | 3 |
| 2600 | -- | 1233,4 | 1200 | 6 | 3 |
| 2800 | -- | 1333,4 | 1300 | 6 | 3 |
| 3000 | -- | 1433,4 | 1400 | 6 | 3 |
| * - platí pouze pro typy STD, CV10, CV11 | |||||
| ---IMMERPAN |
|
| Typ 22 |
|
| Materiál | ocelový plech o tloušťce 1,2 mm |
| Výška - H |
300 - 400 - 500 - 600 - 900 mm |
| Délka | 400 - 500 - 600 - 700 - 800 - 900 - 1000 1100 - 1200 - 1300 - 1400 - 1500 - 1600 - 1800 2000 - 2200 - 2400 - 2600 - 2800 - 3000 mm |
| Připojovací rozteč - STD |
H - 55 mm |
| Připojovací rozteč armatury - CV* | 50 mm |
| Vnější připojovací závit ventilu - CV | M 30 x 1,5 |
| Připojovací závit |
G 1/2 - vnitřní |
| Max. provozní tlak | 10 bar |
| Zkušební přetlak | 13 bar |
| Max. provozní teplota |
110 °C |
| Podkladový lak | kataforenzní |
| Barevný odstín | bílá RAL 9010 |
| * je nutné použít kompaktní připojovací armaturu s roztečí 50 mm s redukcí G 1/2 na G 3/4 osazenou příslušnými svěrnými šroubeními dle materiálu a rozměrů připojovacího potrubí | |
| STD - klasická konstrukce radiátoru CV - ventilová konstrukce radiátoru |
|
Hodnoty jmenovitého tepelného výkonu Q [W] pro teplonosnou látku voda dle EN 442:
|
|
