THOR

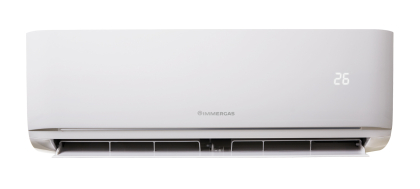

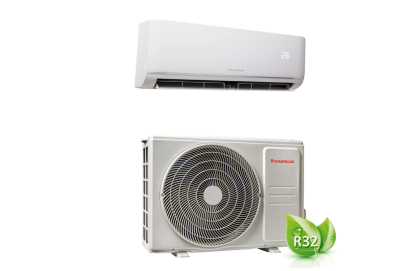

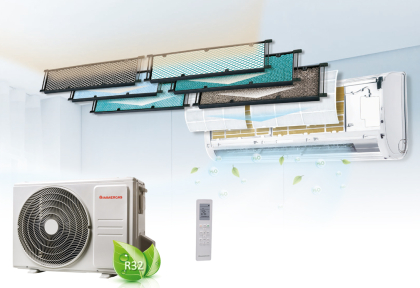

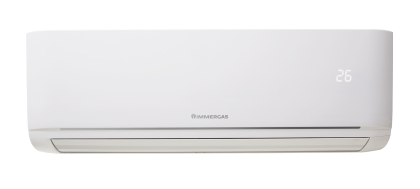

Nástěnné klimatizace THOR zaujmou především jednoduchou instalací a elegantním designem, díky kterému budou dominovat v jakémkoli interiéru. Jsou výborným řešením pro zákazníky, kteří ocení jednoduché ovládání vnitřní jednotky pomocí dálkového ovládače, který je v základní výbavě. Klimatizace THOR se skládá vždy z jedné vnitřní a z jedné venkovní jednotky. Uživateli nabízí ty nejmodernější technologie, jako je například funkce "FOLLOW ME", kdy prostorovou teplotu vzduchu v místnosti lze snímat přímo z teplotního čidla v dálkovém ovladači. Jednotka je tak schopna reagovat na aktuální teplotu tam, kde je ovladač umístěn. Pro vysokou kvalitu vyfukovaného vzduchu je tato série klimatizací v základní výbavě osazena aktivním uhlíkovým filtrem. Zároveň využívá ekologicky šetrného chladiva R32, které výrazně snižuje dopad na životní prostředí. Série THOR nabízí celkem čtyři výkonové řady jak pro režim CHLAZENÍ, tak pro režim VYTÁPĚNÍ.

THOR 9: výkon CHLAZENÍ 2,64 kW / výkon VYTÁPĚNÍ 2,93 kW
THOR 12: výkon CHLAZENÍ 3,52 kW / výkon VYTÁPĚNÍ 3,81 kW
THOR 18: výkon CHLAZENÍ 5,28 kW / výkon VYTÁPĚNÍ 5,39 kW
THOR 24: výkon CHLAZENÍ 7,03 kW / výkon VYTÁPĚNÍ 7,33 kW

Vysoká účinnost a velice tichý provoz
Široký výkonový rozsah
Bezprůvanová technologie
Nezávislá funkce odvlhčování
Odvod kondenzátu na obě strany
Elektronické nastavení lamely v horizontálním směru
Úsporné režimy ECO a GEAR
Skrytý LED displej
Funkce temperování na +8 °C

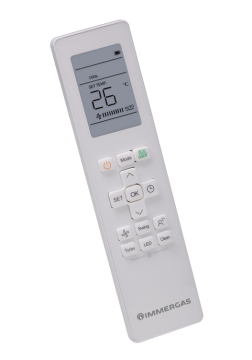

Pohodlná regulace prostorové teploty s funkcí „FOLLOW ME“
Wi-Fi modul jako volitelné příslušenství
Aktivní uhlíkový filtr v základní výbavě
Montážní šablona v základní výbavě
Ekologické chladivo R32
Záruka 3 roky

Poptat produkt

Rozměry a připojení
Technická data
Video
Příslušenství
Dokumentace
Ceníky

Rozměry a připojení

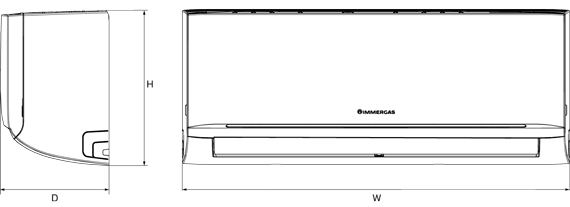

Vnitřní jednotka THOR

Vnitřní jednotka model	Šířka mm	Výška mm	Hloubka mm	Odvod kondenzátu mm	Přívod el. proudu 230 V/50 Hz	Okruh chladiva kapalná fáze	Okruh chladiva plynná fáze	Hmotnost kg
THOR 9	729	292	204	16	z venkovní jednotky	1/4"	3/8"	8,0
THOR 12	805	296	205	16	z venkovní jednotky	1/4"	3/8"	8,7
THOR 18	971	321	230	16	z venkovní jednotky	1/4"	1/2"	11,2
THOR 24	1 082	337	234	16	z venkovní jednotky	3/8"	5/8"	13,6

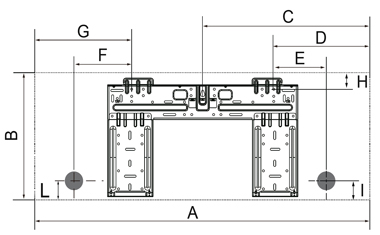

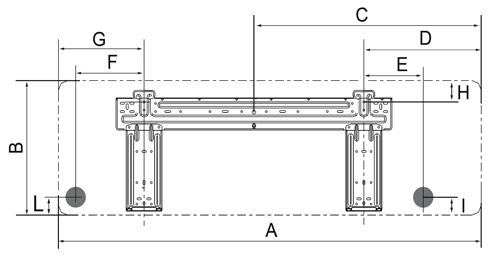

Vnitřní jednotka THOR - konzoly

THOR 9 / THOR 12		THOR 18 / THOR 24

Vnitřní jednotka model	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	L mm
THOR 9	729	292	348,4	179	136	101	-	37	49	49
THOR 12	805	296	403	231	121	190	230	36	53	47
THOR 18	971	321	527	247	139	106	165	37	48	48
THOR 24	1 082	337	603	322	173	129	199	55	54	54

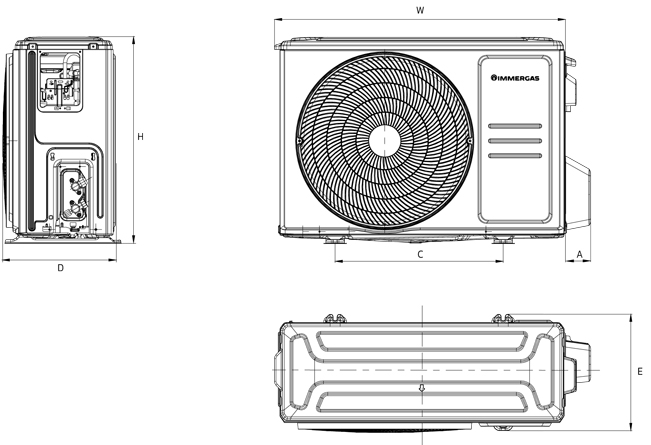

Venkovní jednotka THOR

Venkovní jednotka model	H mm	W mm	D mm	C mm	A mm	E mm	Odvod kondenzátu mm	Přívod el. proudu V / Hz	Okruh chladiva kapalná fáze	Okruh chladiva plynná fáze	Hmotnost kg
THOR 9	495	727	270	452	70	281	20	230/50	1/4"	3/8"	23,5
THOR 12	495	727	270	452	70	281	20	230/50	1/4"	3/8"	23,7
THOR 18	554	805	330	511	69	346	20	230/50	1/4"	1/2"	33,5
THOR 24	673	890	342	663	65	380	20	230/50	3/8"	5/8"	43,9

Technická data

		THOR 9	THOR 12	THOR 18	THOR 24
Energetická třída CHLAZENÍ		A++	A++	A++	A++
Energetická třída VYTÁPĚNÍ		A+ / A+++	A+ / A+++	A+ / A+++	A+ / A+++

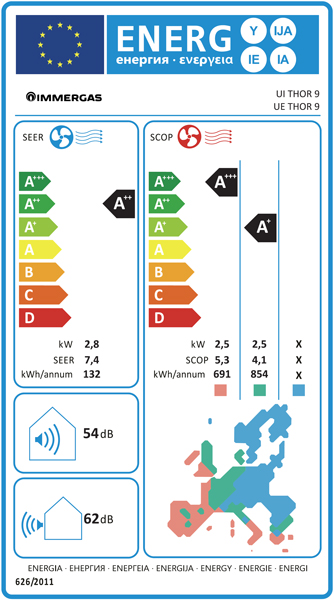

Energetický štítek (EU 626/2011)
Klimatizace
Jmenovitý výkon CHLAZENÍ / VYTÁPĚNÍ	Btu/h	9 000 / 10 000	12 000 / 13 000	18 000 / 18 400	24 000 / 25 000
Jmenovitý výkon CHLAZENÍ / VYTÁPĚNÍ	kW	2,64 / 2,93	3,52 / 3,81	5,28 / 5,39	7,03 / 7,33
Výkonový rozsah CHLAZENÍ (min. - max.)	kW	1,03 - 3,22	1,38-4,31	1,93-6,27	2,11-8,21
Výkonový rozsah VYTÁPĚNÍ (min. - max.)	kW	0,82 - 3,37	1,07-4,38	3,10-5,85	1,55-8,21
ERR / COP	--	3,60 / 3,80	3,23 / 3,71	3,40 / 3,76	3,33 / 3,76
SEER¹ / SCOP²	--	7,40 / 4,10	7,00 / 4,20	7,00 / 4,00	6,40 / 4,00
Cirkulace vzduchu vnitřní jednotky - V/S/N³	m³/h	460/330/260	530/400/350	800/600/500	1 090/770/610
Cirkulace vzduchu venkovní jednotky	m³/h	1 850	1 850	2 100	3 500
Nastavitelný rozsah teplot v prostoru v režimu CHLAZENÍ	°C	16 ~ 32	16 ~ 32	16 ~ 32	16 ~ 32
Rozsah venkovních teplot v režimu CHLAZENÍ	°C	-15 ~ 50	-15 ~ 50	-15 ~ 50	-15 ~ 50
Nastavitelný rozsah teplot v prostoru v režimu VYTÁPĚNÍ	°C	0 ~ 30	0 ~ 30	0 ~ 30	0 ~ 30
Rozsah venkovních teplot v režimu VYTÁPĚNÍ	°C	-20 ~ 24	-20 ~ 24	-20 ~ 24	-20 ~ 24
Hlučnost
Hladina akustického tlaku - V/S/N³ - vnitřní jednotka⁴	dB(A)	37/32/22	37/32/22	41/37/31	46/37/34,5
Hladina akustického tlaku - venkovní jednotka⁴	dB(A)	55,5	56,0	57,0	60,0
Hladina akustického výkonu - vnitřní jednotka⁴	dB(A)	54,0	55,0	56,0	62,0
Hladina akustického výkonu - venkovní jednotka⁴	dB(A)	62,0	62,0	65,0	67,0
Elektrické připojení
Elektrické napájení	V/Ph/Hz	230/1/50	230/1/50	230/1/50	230/1/50
Přívod elektrického napájení	--	do venkovní jednotky
Jmenovitý příkon CHLAZENÍ / VYTÁPĚNÍ	W	733 / 771	1 089 / 1 027	1 550 / 1 433	2 111 / 1 949
Maximální příkon	W	2 150	2 150	2 500	3 700
Provozní proud CHLAZENÍ / VYTÁPĚNÍ	A	3,18 / 3,35	4,73 / 4,46	6,70 / 6,23	9,18 / 8,47
Maximální proud	A	10,0	10,0	13,0	19,0
Minimální průřez kabelu napájení	mm²	3 x 1,5	3 x 1,5	3 x 1,5	3 x 2,5
Průřez napájecího+komunikačního kabelu vnitřní jednotky	mm²	5 x 1,5	5 x 1,5	5 x 1,5	5 x 1,5
Elektrické napájení vnitřní jednotky + komunikace	--	z venkovní jednotky
Doporučený jistič	A	16	16	16	25
Okruh chladiva
Chladivo	--	R32	R32	R32	R32
Množství přednaplněného chladiva	g	600	650	1 100	1 450
Připojení okruhu chladiva - kapalná fáze	mm-palce	6,35-1/4"	6,35-1/4"	6,35-1/4"	9,52-3/8"
Připojení okruhu chladiva - plynná fáze	mm-palce	9,52-3/8"	9,52-3/8"	12,7-1/2"	15,9-5/8"
Maximální délka s přednaplněným chladivem	m	5	5	5	5
Minimální délka okruhu chladiva	m	3	3	3	3
Maximální délka okruhu chladiva včetně převýšení	m	25	25	30	50
Maximální převýšení okruhu chladiva	m	10	10	20	25
Doplnění chladiva	g/m	12	12	12	24
Obecná data
Rozměry vnitřní jednotky (š x v x h)	mm	729 x 292 x 204	805 x 296 x 205	971 x 321 x 230	1082 x 337 x 234
Rozměry venkovní jednotky (š x v x h)	mm	797 x 495 x 270	797 x 495 x 270	874 x 554 x 330	955 x 673 x 342
Hmotnost vnitřní jednotky - netto / brutto	kg	8,0 / 10,5	8,7 / 11,5	11,2 / 14,6	13,6 / 17,3
Hmotnost venkovní jednotky - netto / brutto	kg	23,5 / 25,4	23,7 / 25,5	33,5 / 36,1	43,9 / 46,9
Dálkový ovladač v základní výbavě	--	ano	ano	ano	ano
Wi-Fi modul	--	volitelně	volitelně	volitelně	volitelně
Aktivní uhlíkový filtr v základní výbavě	--	ano	ano	ano	ano
Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám:
⁽¹⁾sezonní koeficient energetické efektivnosti vyjadřující energetickou účinnost klimatizace používané po dobu celého roku
⁽²⁾ sezonní topný faktor je průměrem za celou topnou sezónu (při průměrných teplotních podmínkách)
⁽³⁾ otáčky V / S / N = vysoké / střední / nízké
⁽⁴⁾ hladina hluku je testována bezdozvukové komoře, hodnoty ve skutečnosti mohou být ovlivněny místními podmínkami

Video

Příslušenství

	Wi-Fi modul - zásuvný Wi-Fi modul - platí pro celou řadu THOR - instalace do vnitřní jednotky - správa zařízení přes aplikaci CLIMAsmart kód: 3.035060
	Nástěnná konzola - pro závěsnou montáž venkovní jednotky - platí pro celou řadu THOR - instalace na vnější zeď objektu - délka konzoly 700 mm kód: 3.034758
	Konzola na zem - pro stacionární montáž venkovní jednotky - platí pro typy THOR 9 / THOR 12 - tvrzené PVC odolné vůči UV záření - včetně šroubů a bočních krytů konzoly kód: 3.035408
	Konzola na zem - pro stacionární montáž venkovní jednotky - platí pro typy THOR 18 / THOR 24 - tvrzené PVC odolné vůči UV záření - včetně šroubů a bočních krytů konzoly kód: 3.035409
	Podomítkový montážní box - zakrývá vyústění rozvodů trubek chladiva, kabeláže a hadici pro odvod kondenzátu - slouží pro přípravu vedení chladiva a kabeláže vnitřní jednotky - vestavěný sběrač kondenzátu z vnitřní jednotky - možnost odvodu kondenzátu (zleva / zprava) kód: 3.035345
