Úvodní stránka

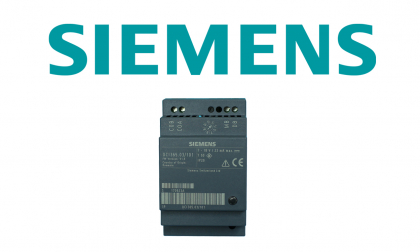

Komunikační převodník slouží pro řazení kondenzačních kotlů VICTRIX PRO V2 / ErP do kaskády. Kaskáda včetně topných zón je řízena pomocí regulátoru SIEMENS RVS 43.345 s možností dopojení rozšiřujících modulů AVS 75.xxx. Maximální počet kotlů v kaskádě je 8. Z hlediska regulace lze spolu kombinovat libovolné typy kondenzačních kotlů modelové řady VICTRIX PRO V2 / ErP, je však nutné přihlédnout k jejich hydraulickým vlastnostem.
|
|
| Konfigurátor regulace kaskády |

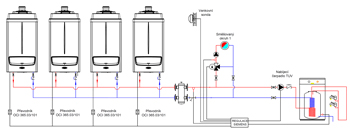

| Sestava 1 s převodníkem OCI 365.03/101 a regulátorem RVS 43.345/109 | |
|
|
|
| zvětšit obrázek výpis regulačních prvků schématu stáhnout schéma ve formátu dwg |
|

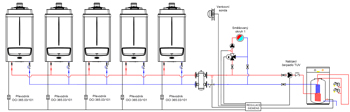

| Sestava 1 s převodníkem OCI 365.03/101 a regulátorem RVS 43.345/109 | |
|
|
|
| zvětšit obrázek výpis regulačních prvků schématu stáhnout schéma ve formátu dwg |
|

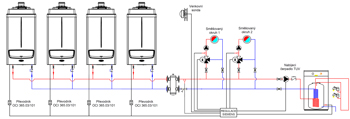

| Sestava 2 s převodníkem OCI 365.03/101 a regulátorem RVS 43.345/109 + rozšiřující modul AVS 75.391/109 |
|
|
|
|
| zvětšit obrázek výpis regulačních prvků schématu stáhnout schéma ve formátu dwg |
|

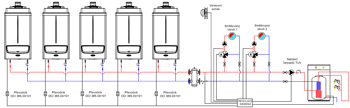

| Sestava 2 s převodníkem OCI 365.03/101 a regulátorem RVS 43.345/109 + rozšiřující modul AVS 75.391/109 | |
|
|
|
| zvětšit obrázek výpis regulačních prvků schématu stáhnout schéma ve formátu dwg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
