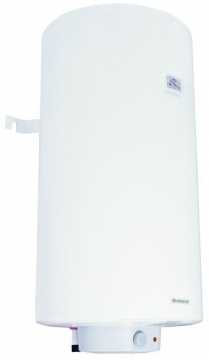

OKC 180

Závěsný kombinovaný ohřívač vody se smaltovanou ocelovou nádobou o objemu 175 litrů a pevně vestavěným výměníkem.
Elektrický ohřev je instalován na přírubě revizního otvoru spolu s hořčíkovou anodou jako pomocnou ochranou nádoby proti korozi.
Zásobník je opatřen vnějším pláštěm z ocelového plechu, nalakovaným bílou práškovou barvou. Izolaci tvoří polyuretanová pěna o tloušťce 42 mm, která zaručuje nízké tepelné ztráty.
Ohřívač nabízí dvě možnosti ohřevu a to jak elektrickou energií, tak pomocí nepřímotopné spirály.

Teplosměnná plocha 0,7 m²
Třída energetické účinnosti - C
Elektrické keramické topné těleso
Regulovatelný provozní termostat
Elektrické krytí IP45
Ohřívač lze instalovat do zóny 1 dle ČSN 33 2000-7-201

Poptat produkt

Rozměry a připojení
Řez ohřívačem
Technická data
Příslušenství
Dokumentace
Ceníky

Rozměry a připojení

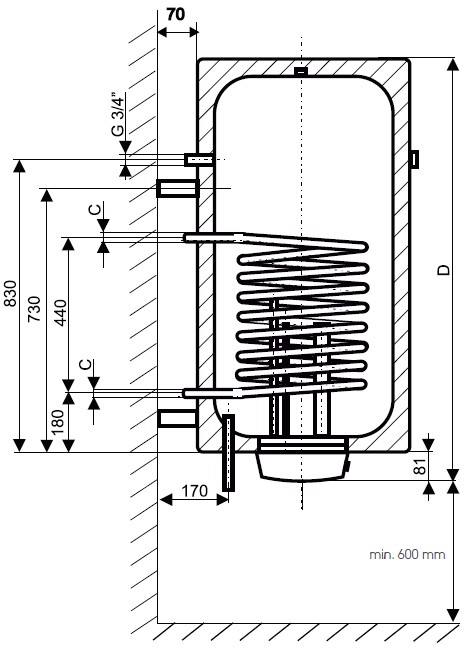

okc-180-200-rozmery-1

	OKC 180
A	388
B	75
C	G 3/4"
D	1200

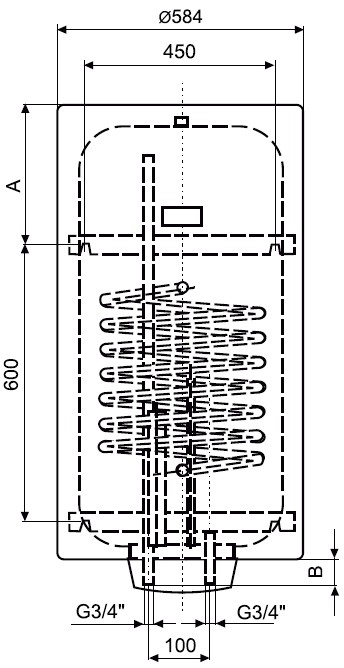

okc-180-200-rozmery-2

Horní a spodní závěs - 4 kotevní šrouby

Rozměry 450 a 600 mm před vrtáním ověřit

Řez ohřívačem

Legenda: okc-180-200-rez

1
- indikátor teploty
2 - trubkový výměník
3 - jímka topného tělesa
4 - suché keramické topné těleso
5 - provozní termostat s ovládáním
6 - kryt elektroinstalace
7 - vstup SV
8 - jímka provozního a havarijního termostatu
9 - výstup TUV
10 - hořčíková anoda
11 - ocelová smaltovaná nádoba
12 - polyuretanová izolace 42 mm
13 - plášť ohřívače
14 - cirkulace - pouze u ohřívačů s výměníkem 1 m²

Technická data

		OKC 180
Objem	litry	175
Max. provozní přetlak v nádobě	MPa	0,6
Max. provozní přetlak ve výměníku	MPa	1
Napětí	V/Hz	1 PE-N 230/50
Příkon	kW	2,2
Stupeň elektrického krytí	-	IP 45
Max. teplota TUV	°C	80
Doporučená teplota TUV	°C	60
Výška x průměr	mm	1200 x 584
Max. hmotnost ohřívače bez vody	kg	76
Doba ohřevu el. energií z 10 °C na 60°C	hod.	5
Doba ohřevu výměníkem z 10°C na 60°C	min.	40
Tepelné ztráty / třída účinnosti	kWh/24 h	1,39/C
Teplosměnná plocha výměníku	m²	0,68
Jmenovitý tepelný výkon při teplotě topné vody 80°C a průtoku 720 l/h	kW	17
