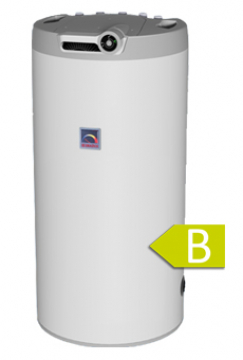

OKC 100 NTR/HV

Stacionární nepřímotopný ohřívač vody se smaltovanou ocelovou nádobou o objemu 87 litrů určený k montáži pod závěsný plynový kotel.
Sestava plynový kotel a nepřímotopný bojler svým výkonem zaručuje dostatečné množství TUV i pro velké bytové jednotky, provozovny a restaurace. I v případě zvýšeného odběru TUV zásobník dohřívá vodu kontinuálně a pracuje obdobně jako průtokový ohřívač. Stacionární nepřímotopné ohřívače díky kvalitní izolaci a vysokým výkonem spirály vynikají dlouhou životností a vysokým komfortem při ohřevu TUV.
Všechny vývody včetně vývodů výměníku jsou orientovány nahoru pro snadnější propojení se závěsným plynovým kotlem.

Nízké tepelné ztráty
Velmi rychlý ohřev TUV
Kvalitní polyuretanová izolace
Pojistný ventil 6 bar v základní výbavě
Vypouštěcí ventil v základní výbavě
Hořčíková anoda v základní výbavě
Možnost cirkulace TUV

Poptat produkt

Rozměry
Řez ohřívačem
Technická data
Příslušenství
Dokumentace
Ceníky

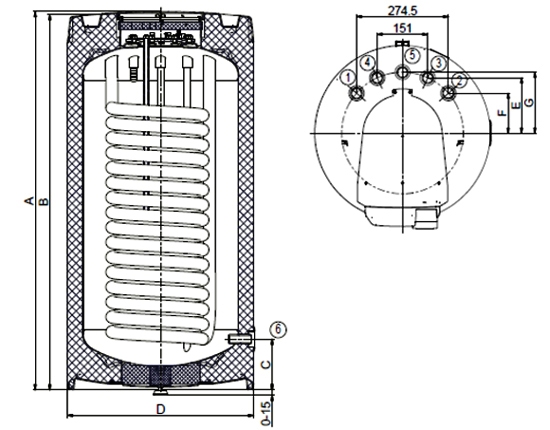

Rozměry

okc-hv-erp-rozmery

OKC 100 NTR / HV
A	B*	C	D	E	F	G	hrdlo 1	hrdlo 2	hrdlo 3	hrdlo 4	hrdlo 5	hrdlo 6
902	892	145	524	165	119	182	3/4" vnější	3/4" vnější	3/4" vnější	3/4" vnější	3/4" vnější	1/2" vnitřní

* - Výška od spodní hrany ohřívače ke konci trubek vstupu a výstupu vody.

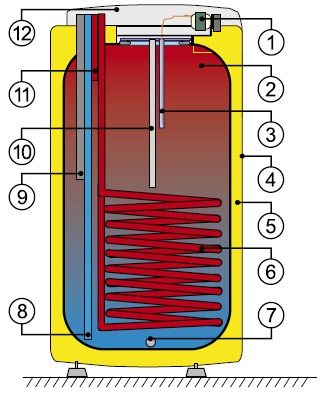

Řez ohřívačem

Legenda: okc-ntr-hv-rez

1- indikátor teploty
- provozní termostat s ovládáním
2 - ocelová smaltovaná nádoba
3 - jímka provozního termostatu
4 - plášť ohřívače
5 - polyuretanová izolace 42 mm
6 - trubkový výměník
7 - vypouštěcí otvor
8 - vstup SV
9 - cirkulace
10 - hořčíková anoda
11 - výstup TUV
12 - kryt elektroinstalace

Technická data

OKC 100 NTR / HV
Energetický štítek
(klikněte pro zvětšení)
Základní údaje
Objem	litry	87
Max. provozní přetlak v nádobě	MPa	0,6
Max. provozní přetlak ve výměníku	MPa	1
Napětí ovládacích prvků	V/Hz	1 PE-N 230/50
Stupeň elektrického krytí	-	IP 42
Připojení topné vody	-	JS 3/4"
Připojení TUV	-	JS 3/4"
Max. teplota TUV	°C	80
Doporučená teplota TUV	°C	60
Výška x průměr / šířka	mm	902 x 524
Max. hmotnost ohřívače bez vody	kg	53
Doba ohřevu výměníkem z 10 °C na 60 °C	min.	13
Statická ztráta	W	42
Teplosměnná plocha výměníku	m²	1,08
Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 720 l/h	kW	24

Příslušenství

	Pojistný ventil TE 2848 - G 3/4" kód: součástí dodávky
	Vypouštěcí ventil - G 1/2" kód: součástí dodávky
	NTC čidlo snímání teploty TUV kód: 3.019375
