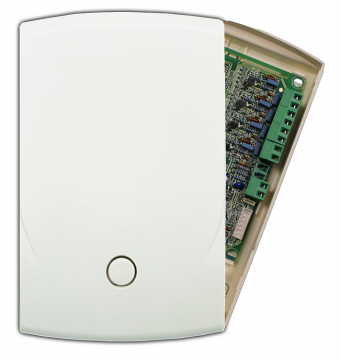

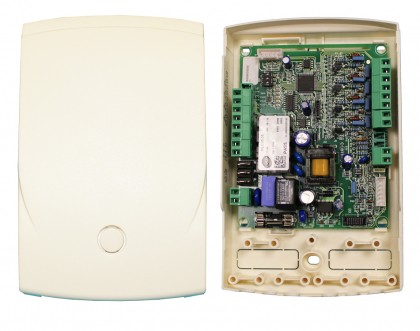

Multizónová centrála je určena pro řízení určitých typů kondenzačních kotlů IMMERGAS v topné soustavě, která je složena z několika nezávislých zón.
Vyspělá elektronická výbava multizónové centrály umožňuje nezávislé řízení až čtyř topných zón o stejné teplotě (přímé zóny), nebo je možné ovládat jednu zónu o vysoké teplotě (přímá - radiátorová zóna) a druhou zónu o nízké teplotě (směšovaná - podlahová zóna). Jako volitelné příslušenství je k dispozici sada směšovacího ventilu 3.027084, která obsahuje trojcestný ventil, sondu snímání teploty směšované zóny a bezpečnostní termostat. Jestliže instalace je složena ze dvou směšovaných topných zón, je možné spojit dvě multizónové centrály dohromady. První zóna musí být vždy řízena modulační řídicí jednotkou CARV2 v drátovém či bezdrátovém provedení, další zóny mohou být řízeny buď řídicí jednotkou CARV2, nebo termostatem typu ON/OFF.
Pokud bude do kotle připojena i venkovní sonda, lze pro každou topnou zónu nastavit jinou ekvitermní křivku.

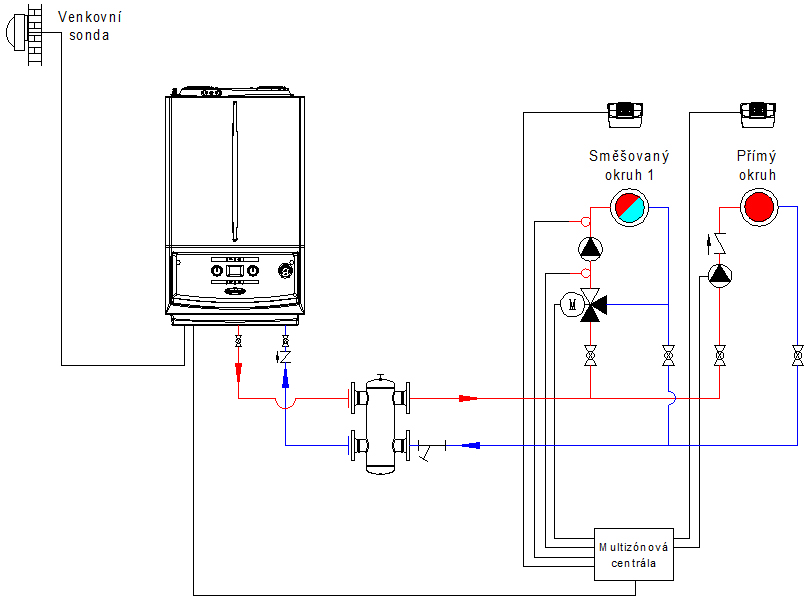

| Příklad zapojení multizónové centrály | |
|
|
|
| zvětšit obrázek stáhnout schéma ve formátu dwg |
|
|
|
|

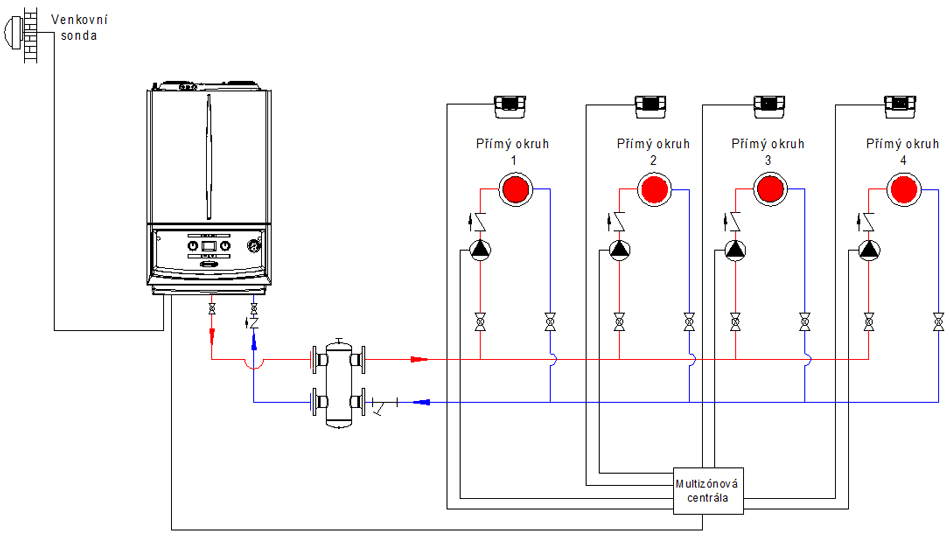

| Příklad zapojení multizónové centrály | |
|
|
|
| zvětšit obrázek stáhnout schéma ve formátu dwg |
|
|
|
|

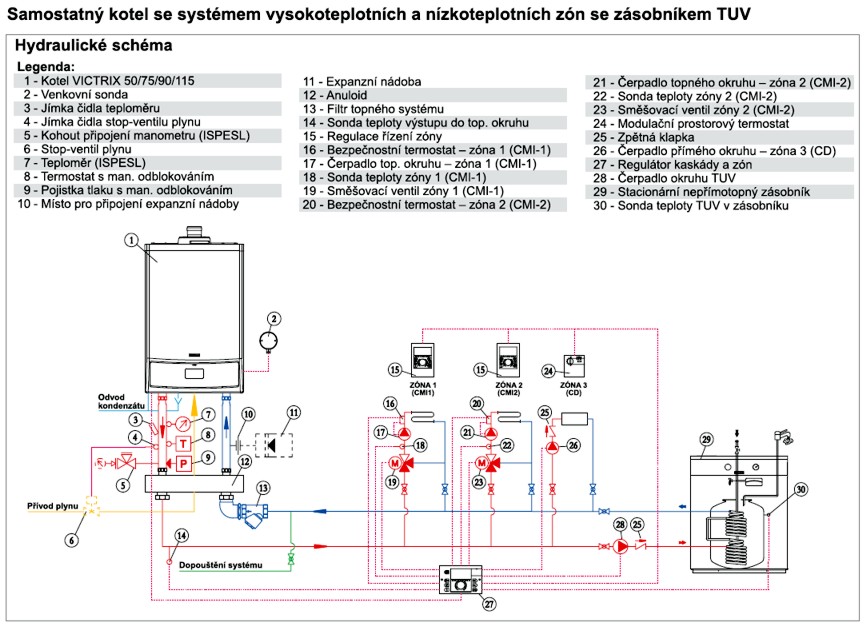

| Příklad zapojení multizónové centrály | |
|
|
|
| zvětšit obrázek stáhnout schéma ve formátu dwg |
|
|
|
|

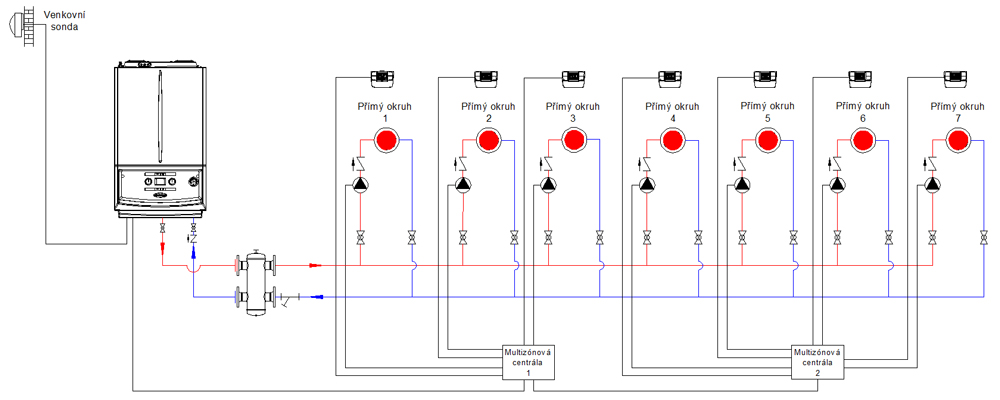

| Příklad zapojení multizónové centrály | |
|
|
|
| zvětšit obrázek stáhnout schéma ve formátu dwg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
Multizónová centrála musí být s kotlem propojena dvojžilovým kabelem o průřezu v rozmezí 0,5 - 1,0 mm2.
Délka vodiče nesmí přesáhnout 50 m!
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
