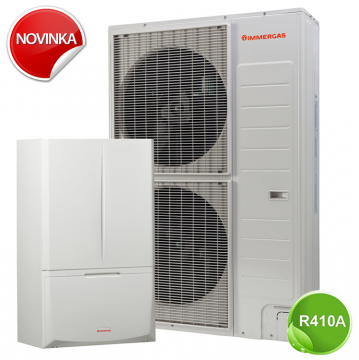

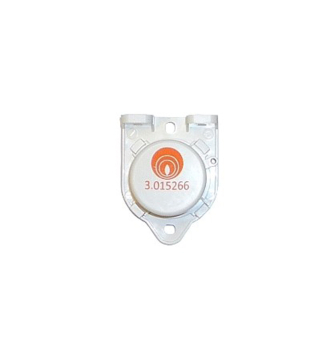

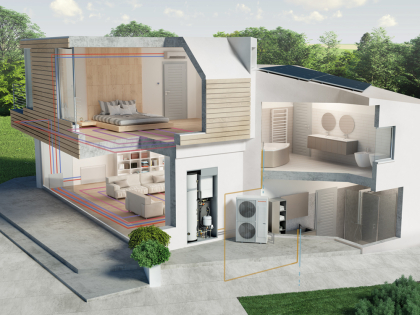

Moderní tepelná čerpadla MAGIS PRO V2 T jsou v provedení split, což znamená, že venkovní jednotka je oddělena od vnitřní jednotky čerpadla. Obě tyto hlavní části jsou samozřejmě propojeny okruhem chladiva a komunikačním kabelem. Tepelná čerpadla MAGIS PRO V2 T jsou určena k vytápění, chlazení a případnému ohřevu TUV. Vnitřní jednotka je kompletně vybavena pro připojení nepřímotopného zásobníku TUV. Dalším příjemným zjištěním je fakt, že venkovní jednotka čerpadla je vybavena sondou snímání vnější teploty již z výroby. Navíc, pokud umístění venkovní jednotky z nějakého důvodu nedovolí reálně snímat venkovní teplotu, je možné velice jednoduše připojit k tepelnému čerpadlu další (volitelnou) venkovní sondu. A to není vše!
Vyspělá elektronická výbava umožňuje regulaci nejen okruhu TUV, ale i řízení přímých a směšovaných zón topného okruhu. Samozřejmostí je režim chlazení v letních měsících. Celá modelová řada tepelných čerpadel MAGIS PRO V2 T je dispozici ve třech základních výkonových provedeních: MAGIS PRO 12 V2 T, MAGIS PRO 14 V2 T a MAGIS PRO 16 V2 T.
Princip tepelného čerpadla vzduch/voda v provedení split
Splitové provedení tepelného čerpadla znamená, že čerpadlo je rozděleno na dvě základní části, konkrétně na venkovní a vnitřní jednotku. |
Pracovni rozsah v režimu VYTÁPĚNÍ Hodnota teploty výstupní topné vody u tepelného čerpadla vzduch / voda vždy závisí na teplotě vzduchu proudícího přes výparník. Z grafu je dobře vidět, že při klesající venkovní teplotě se snižuje teplota výstupní topné vody do soustavy a samozřejmě klesá i reálný výkon čerpadla. Hodnoty teplot ve šrafované oblasti A jsou dosaženy pomocí vestavěného elektrického tělesa (volitelné příslušenství. Za zmínku stojí, že i při venkovní teplotě -15 °C je schopno tepelné čerpadlo modelové řady MAGIS PRO V2 T dodávat do soustavy topnou vodu o teplotě +55 °C. |
Pracovni rozsah v režimu CHLAZENÍ
V letním období se zcela určitě hodí možnost klimatizace obytných prostorů. I tento požadavek je schopno tepelné čerpadlo MAGIS PRO V2 T bez problémů splnit. Aktivaci režimu CHLAZENÍ lze provést přímo na ovládacím panelu vnitřní jednotky nebo na prostorové řídicí jednotce (pokud je instalována). |
Vnitřní jednotka tepelného čerpadla

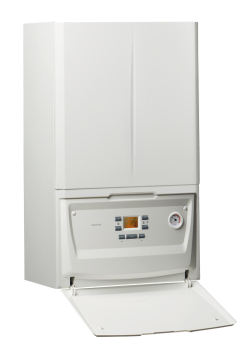

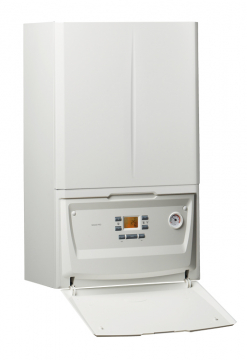

Vnitřní jednotka tepelného čerpadla MAGIS PRO V2 T se může pochlubit elegantním vzhledem a velmi relativně malými rozměry (hloubka pouze 34 cm). Pokud Vás napadne, že vnitřní jednotka vypadá stejně jako plynový kotel IMMERGAS, tak nejste daleko od pravdy. Hlavní části vnitřní jednotky jsou však od plynového kotle zcela odlišné. Můžeme zde uvést ty nejdůležitější:

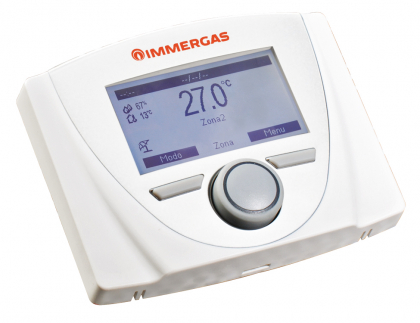

Nesmíme zapomenout také na ovládací panel. Ten umožňuje jednoduše a přehledně nastavovat ekvitermní křivky, volit režimy provozu - VYTÁPĚNÍ - CHLAZENÍ - OHŘEV TUV, zobrazovat provozní informace jak z vnitřní, tak z venkovní jednotky. Tlačítky "plus" a "mínus" lze snadno definovat žádanou teplotu pro vybraný režim. |

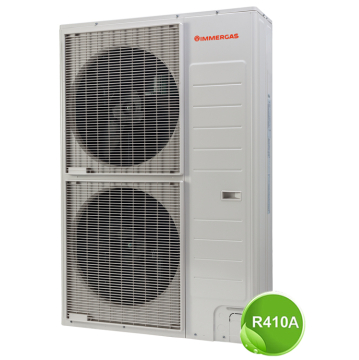

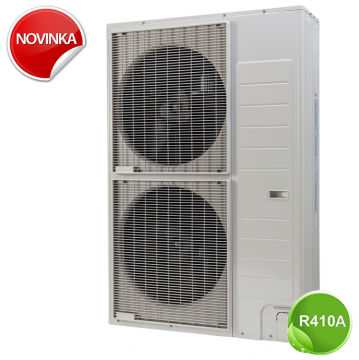

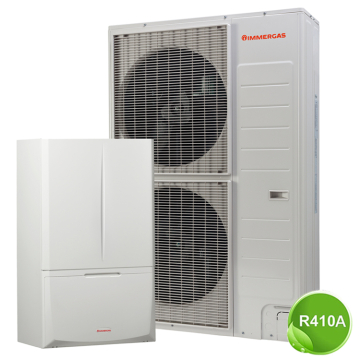

Venkovní jednotka AUDAX PRO V2 T Venkovní jednotka pro tepelná čerpadla modelové řady MAGIS PRO V2 T je označována názvem AUDAX PRO V2 T a liší se v závislosti na požadovaném výkonu tepelného čerpadla.
Obě jednotky (venkovní a vnitřní) jsou vzájemně propojeny okruhem chladiva a komunikačním kabelem. Ve všech typech venkovních jednotek AUDAX PRO V2 T je z výroby přednaplněné chladivo R410A. Maximální délka okruhu chladiva s přednaplněným chladivem pro tepelná čerpadla modelové řady MAGIS PRO V2 T je 15 m. Pokud je okruh chladiva delší, musí se do okruhu chladivo doplnit. |

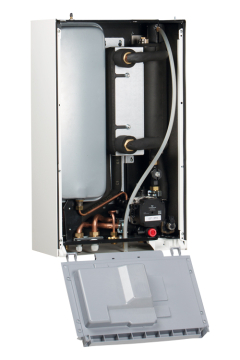

Vnitřní jednotka MAGIS PRO V2 T
Přívod el. proudu |
Okruh chladiva kapalná fáze |
Okruh chladiva plynná fáze |
Zpátečka z okruhu bojleru |
Výstup do okruhu bojleru |
Napouštění topného systému |
Zpátečka z topného systému |
Výstup do topného systému |
V | LP | GP | RU | MU | RR | R | M |
230 V | 3/8" | 5/8" | 1" | 1" | 1/2" | 1" | 1" |
Venkovní jednotka AUDAX PRO V2 T
Přívod el. proudu |
Okruh chladiva kapalná fáze |
Okruh chladiva plynná fáze |
V | LP | GP |
400 V | 3/8" | 5/8" |
stáhnout vnější a připojovací rozměry vnitřní jednotky MAGIS PRO V2 T ve formátu dwg
stáhnout vnější a připojovací rozměry venkovní jednotky AUDAX PRO V2 T ve formátu dwg
MAGIS PRO 12 V2 T |
MAGIS PRO 14 V2 T |
MAGIS PRO 16 V2 T |
||
Energetická třída (55°C/35°C) | A+ / A+++ | A+ / A+++ | A+ / A++ | |
Energetický štítek (EU 811/2013) | ||||
Režim VYTÁPĚNÍ | ||||
Topný výkon1---------------(teplota topné vody 35 °C) | kW | 12,00 | 14,00 | 16,00 |
Topný výkon2---------------(teplota topné vody 45 °C) | kW | 11,50 | 13,00 | 15,30 |
Topný výkon3---------------(teplota topné vody 55 °C) | kW | 11,01 | 12,45 | 14,60 |
Topný faktor - COP1------(teplota topné vody 35 °C) | -- | 4,63 | 4,44 | 4,26 |
Topný faktor - COP2------(teplota topné vody 45 °C) | -- | 3,56 | 3,47 | 3,37 |
Topný faktor - COP3------(teplota topné vody 55 °C) | -- | 2,87 | 2,80 | 2,74 |
Rozsah nastavení teploty v režimu vytápění | °C | 20 - 55 | 20 - 55 | 20 - 55 |
Maximální výstupní teplota | °C | 70 | 70 | 70 |
Využitelný výtlak čerpadla při průtoku 1 000 l/h | m H2O | 6,1 | 6,1 | 7,1 |
Maximální tlak v topném okruhu | bar | 3 | 3 | 3 |
Objem expanzní nádoby okruhu topení | l | 10 | 10 | 10 |
Režim CHLAZENÍ | ||||
Chladicí výkon4------------(teplota topné vody 18 °C) | kW | 12,00 | 14,00 | 15,00 |
Chladicí výkon5------------(teplota topné vody 7 °C) | kW | 9,00 | 10,50 | 11,20 |
Chladicí faktor - ERR4---(teplota topné vody 18 °C) | -- | 3,87 | 3,68 | 3,62 |
Chladicí faktor - ERR5---(teplota topné vody 7 °C) | -- | 2,90 | 2,80 | 2,80 |
Rozsah nastavení teploty v režimu chlazení | °C | 5 - 25 | 5 - 25 | 5 - 25 |
Režim ohřevu TUV |
||||
Možnost ohřevu TUV v nepřímotopném zásobníku | -- | ano | ano | ano |
Rozsah nastavení teploty TUV | °C | 10 - 50 | 10 - 50 | 10 - 50 |
Rozsah nastavení teploty TUV s el. topným tělesem6 | °C | 10 - 65 | 10 - 65 | 10 - 65 |
Obecná data | ||||
Elektrické napájení - vnitřní jednotka | V/Ph/Hz | 230/1/50 | 230/1/50 | 230/1/50 |
Elektrické napájení - venkovní jednotka | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 |
Maximální příkon - vnitřní jednotka | W | 150 | 150 | 150 |
Maximální příkon - venkovní jednotka | W | 6 160 | 6 930 | 8 190 |
Maximální proud za normálního provozu | A | 10 | 11 | 12 |
Doporučený jistič | A | 20 | 20 | 20 |
Chladivo | -- | R410A | R410A | R410A |
Množství přednaplněného chladiva | g | 2 980 | 2 980 | 2 980 |
Připojení okruhu chladiva - kapalná fáze | mm-palce | 9,52-3/8" | 9,52-3/8" | 9,52-3/8" |
Připojení okruhu chladiva - plynná fáze | mm-palce | 15,88-5/8" | 15,88-5/8" | 15,88-5/8" |
Minimální délka s přednaplněným chladivem | m | 4 | 4 | 4 |
Maximální délka s přednaplněným chladivem | m | 15 | 15 | 15 |
Maximální délka okruhu chladiva7 | m | 50 | 50 | 50 |
Fáze odtávání | -- | Automaticky, možnost manuální aktivace | ||
Realizace odtávání | -- | Horkým chladivem (reverzací) | ||
Kompresor | -- | Rotační s inventorem | ||
Počet kompresorů | ks | 1 | 1 | 1 |
Počet ventilátorů | ks | 2 | 2 | 2 |
Elektronický expanzní ventil EEV | -- | ano | ano | ano |
Stupeň elektrického krytí-----(platí pro vnitřní jednotku) | -- | IPX4D | IPX4D | IPX4D |
Objem vody ve vnitřní jednotce | l | 6,5 | 6,5 | 6,5 |
Hmotnost prázdné vnitřní jednotky | kg | 38,5 | 38,5 | 38,5 |
Hmotnost venkovní jednotky | kg | 100 | 100 | 100 |
Hladina akustického výkonu8 | dB(A) | 64 | 64 | 66 |
Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | ||||
DB - suchý vzduch | ||||
WB - vlhký vzduch | ||||
(1) teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C | ||||
(2) teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C | ||||
(3) teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C | ||||
(4) teplota okolí +35 °C / teplota vody 18 / 23 °C | ||||
(5) teplota okolí +35 °C / teplota vody 7 / 12 °C | ||||
(6) mezní teplota teploty TUV platí pouze při instalaci el. topného tělesa 3 KW (3.030991) | ||||
(7) pokud je okruh chladiva delší než 15 m musí se do okruhu doplnit chladivo R410A - 50 g/m | ||||
(8) hladina akustického výkonu v souladu s ISO 9614 | ||||
Příklad zapojení tepelného čerpadla MAGIS PRO V2 T
(samostatná instalace)

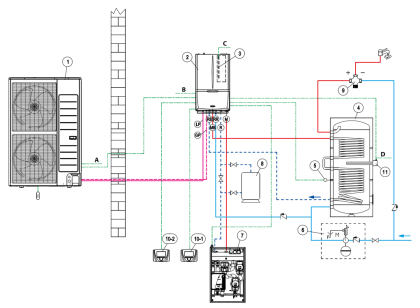

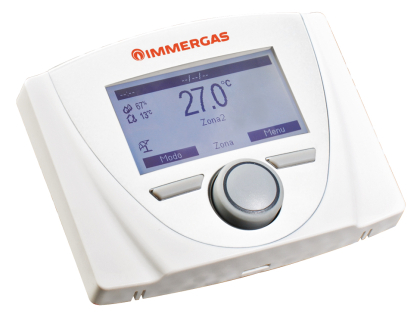

Modelové schéma zapojení tepelného čerpadla MAGIS PRO V2 T. Regulační prvky včetně zónových řídicích jednotek jsou zapojeny do svorkovnice tepelného čerpadla. Vždy je nutné dodržet minimální průtok topnou soustavou 750 l/h a minimální objem topné vody 8 litrů na 1 kW výkonu. Do zásobníku TUV je možné instalovat el. topné těleso (pozice 11) pro doplňkový ohřev TUV. Okruh TUV je teplotně a časově řízen z prostorové řídicí jednotky (3.030863) hlavní zóny a má vždy prioritu. Topná soustava je složena ze dvou nezávislých topných okruhů, z toho jeden okruh je směšovaný. Nastavení ekvitermních křivek pro každou zónu je realizováno přes prostorové řídicí jednotky.

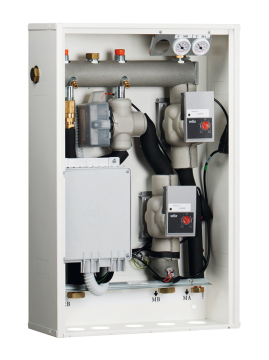

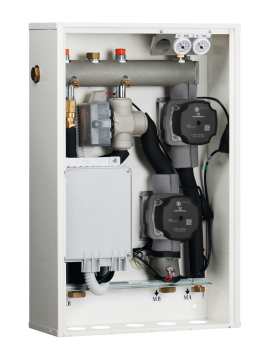

- | |||
1 | Venkovní jednotka AUDAX PRO V2 T | 6 | Pojistná skupina na vstupu SV |
2 | Vnitřní jednotka tepelného čerpadla | 7 | Hydraulický zónový rozdělovač (2 zóny) |
3 | Elektrické topné těleso (volitelně) | 8 | Taktovací nádoba |

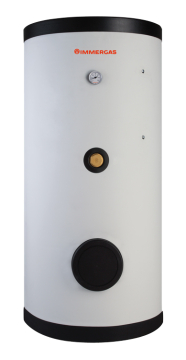

4 | Zásobník TUV INOXSTOR V2 | 9 | Termostatický směšovací ventil |
5 | Sonda snímání teploty TUV v zásobníku | 10 | Prostorové řídicí jednotky |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
