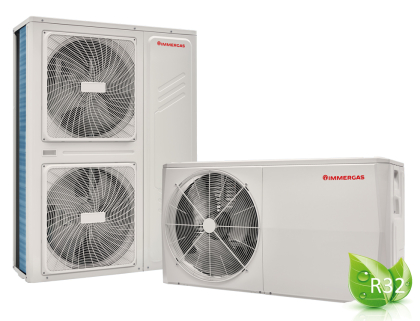

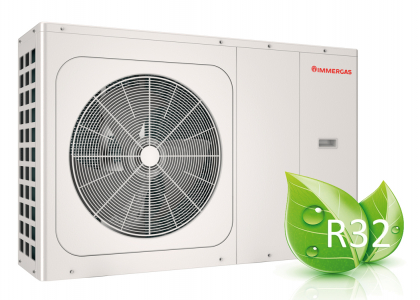

MAGIS M T

Tepelná čerpadla MAGIS M T jsou v provedení monoblok, což znamená, že venkovní jednotka je kompletně vybavena jak okruhem chladiva, tak okruhem pro vytápění. Tepelná čerpadla MAGIS M T jsou určena k vytápění, chlazení a případnému ohřevu TUV. Protože je okruh vytápění veden přímo z objektu do tepelného čerpadla, je nutné zajistit ochranu jednotky proti zamrznutí topné vody.
Dalším příjemným zjištěním je fakt, že tepelné čerpadlo je vybaveno sondou snímání venkovní teploty již z výroby.
Čerpadla MAGIS M T jsou vybavena moderní řídicí prostorovou jednotkou již z výroby. Vyspělá elektronická výbava umožňuje regulaci nejen okruhu TUV, ale i řízení přímých a směšovaných zón topného okruhu, dále umožňuje řízení až šesti tepelných čerpadel v kaskádě bez nadřazené regulace. Na vše stačí řídicí jednotka, která je dodávána v základní výbavě čerpadla! Samozřejmostí je režim chlazení v letních měsících. Celá modelová řada tepelných čerpadel MAGIS M T je dispozici v sedmi základních výkonových provedeních: MAGIS M12 T, MAGIS M14 T, MAGIS M16 T, MAGIS M18 T, MAGIS M22 T, MAGIS M26 T a MAGIS M30 T.

Tepelné čerpadlo vzduch / voda
Třífázové elektrické připojení
Monoblokové provedení (pouze venkovní jednotka)
Možnost chlazení, vytápění a ohřevu TUV
Vysoká účinnost a nízké provozní náklady
Ekvitermní regulace v základní výbavě
Venkovní sonda v základní výbavě
Prostorová řídicí jednotka v základní výbavě
Energeticky úsporné modulované oběhové čerpadlo řízené PWM signálem
Integrovaná expanzní nádoba, pojistný ventil a odvzdušňovací ventil
Modulovaný výkon (DC invertor)
Plynulá regulace otáček ventilátoru (EC motor)
Elektronický expanzní ventil (EEV)
Možnost provozu v kaskádě v základní výbavě (až 6 jednotek)
Možnost zónového vytápění v základní výbavě
Chladivo R32
Certifikace dle EN 14 511
Certifikace HP KEYMARK
Dotace - MAGIS M12 T - SVT32139
Dotace - MAGIS M14 T - SVT32140
Dotace - MAGIS M16 T - SVT32141
Dotace - MAGIS M18 T - SVT32142
Dotace - MAGIS M22 T - SVT32143
Dotace - MAGIS M26 T - SVT32144
Dotace - MAGIS M30 T - SVT32145
Informace o aktuálních dotačních programech zde

Poptat produkt

Charakteristika
Rozměry
Tech. data do 16 kW
Tech. data od 18 kW
Video
Možnosti připojení
Příslušenství
Dokumentace
Ceníky

Charakteristika

Princip tepelného čerpadla vzduch / voda v provedení monoblok

Tepelné čerpadlo v provedení monoblok (někdy se také můžete setkat s termínem "kompakt") obsahuje čtyři základní části: výparník, dvourotační kompresor, kondenzátor a elektronický expanzní ventil.
Tepelné čerpadlo vzduch / voda odebírá teplo z venkovního prostředí a ve výparníku ho předá chladivu. Díky vyšší teplotě vzduchu se chladivo ve výparníku vypaří a vzniklé páry jsou nasávány kompresorem. Kompresor páry chladiva prudce stlačí (komprese) a díky tomuto jednoduchému fyzikálnímu ději vzroste zásadním způsobem teplota stlačených par. Horké páry chladiva předají svou tepelnou energii v kondenzátoru (deskový výměník čerpadla) do topné vody, čímž ztratí svůj potenciál a změní své skupenství z plynného na kapalné. Z kondenzátoru proudí kapalné chladivo přes expanzní ventil, kde dojde k prudkému snížení tlaku a chladivo se výrazně ochladí (expanze). Celý cyklus se uzavírá a chladivo putuje znovu do výparníku, kde se opět vzduchem ohřeje. Tento proces se stále opakuje, takže tepelné čerpadlo opravdu přečerpává teplo z vnějšího prostředí do topné soustavy.

MAGIS M12 T - MAGIS M16 T

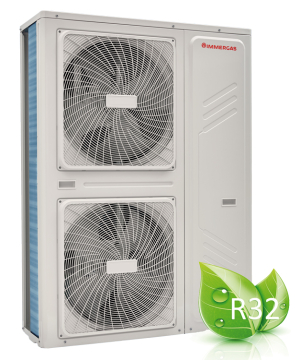

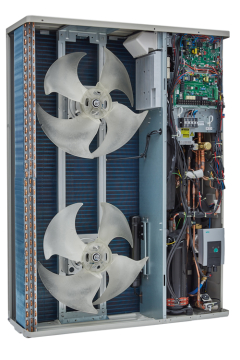

MAGIS M18 T - MAGIS M30 T M18 T

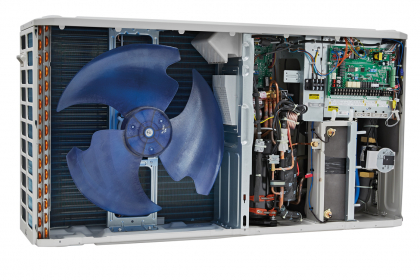

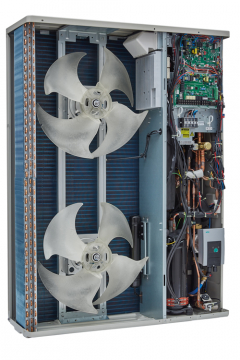

Tepelná čerpadla modelové řady MAGIS M T se liší v závislosti na požadovaném výkonu. Hlavní části jednotlivých typů jsou však svým charakterem stejné. Můžeme si zde uvést ty nejdůležitější:

třífázové elektrické připojení
dvojrotační kompresor s DC invertorem
řídicí elektronika
ventilátor s proměnnými otáčkami
výparník
venkovní sonda
čtyřcestný ventil
elektronický expanzní ventil
přednaplněné chladivo R32
nerezový deskový výměník chladivo / topná voda
průtokoměr
expanzní nádoba topného okruhu
pojistný ventil 3 bar
energeticky úsporné modulované oběhové čerpadlo
příprava pro instalaci el. topného tělesa topného okruhu
příprava pro řízení trojcestného ventilu okruhu TUV

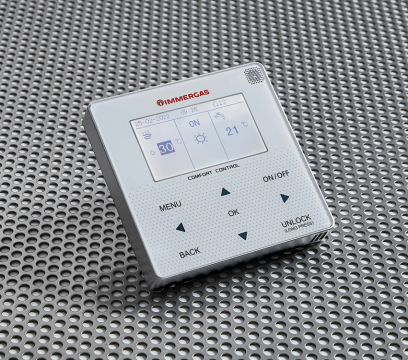

Nesmíme zapomenout také na prostorovou řídicí jednotku. Ta umožňuje jednoduše a přehledně nastavovat ekvitermní křivky, volit režimy provozu, zobrazovat provozní informace. Tlačítky na ovládacím panelu jednotky lze snadno definovat žádanou teplotu pro vybraný režim a popřípadě i upravovat parametry tepelného čerpadla v jednotlivých provozních režimech.

Rozměry

MAGIS M12 T / MAGIS M14 T / MAGIS M16 T

Typ čerpadla	Přívod el. proudu	Výstup do topného systému	Zpátečka z topného systému	Hmotnost čerpadla
Monoblok	V / Ph / Hz	M	R	kg
MAGIS M12 T	400 / 3 / 50	1 1/4"	1 1/4"	144
MAGIS M14 T	400 / 3 / 50	1 1/4"	1 1/4"	144
MAGIS M16 T	400 / 3 / 50	1 1/4"	1 1/4"	144

MAGIS M18 T / MAGIS M22 T / MAGIS M26 T / MAGIS M30 T

Typ čerpadla	Přívod el. proudu	Výstup do topného systému	Zpátečka z topného systému	Hmotnost čerpadla
Monoblok	V / Ph / Hz	M	R	kg
MAGIS M18 T	400 / 3 / 50	1 1/4"	1 1/4"	177
MAGIS M22 T	400 / 3 / 50	1 1/4"	1 1/4"	177
MAGIS M26 T	400 / 3 / 50	1 1/4"	1 1/4"	177
MAGIS M30 T	400 / 3 / 50	1 1/4"	1 1/4"	177

dwg

stáhnout vnější a připojovací rozměry tepelného čerpadla MAGIS M12 T - MAGIS M16 T ve formátu dwg
stáhnout vnější a připojovací rozměry tepelného čerpadla MAGIS M18 T - MAGIS M30 T ve formátu dwg

Tech. data do 16 kW

		MAGIS M12 T	MAGIS M14 T	MAGIS M16 T
Energetická třída (55°C/35°C)		A++ / A+++	A++ / A+++	A++ / A+++

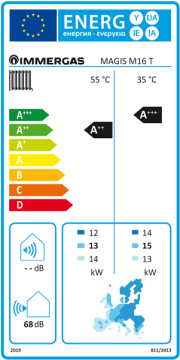

Energetický štítek (EU 811/2013)
Režim VYTÁPĚNÍ
Topný výkon¹--------------(teplota topné vody 35 °C)	kW	11,70	14,50	15,90
Topný výkon²--------------(teplota topné vody 45 °C)	kW	12,30	14,10	16,00
Topný výkon³--------------(teplota topné vody 55 °C)	kW	11,90	13,80	16,00
Topný faktor - COP¹-----(teplota topné vody 35 °C)	--	4,95	4,60	4,50
Topný faktor - COP²-----(teplota topné vody 45 °C)	--	3,70	3,60	3,50
Topný faktor - COP³-----(teplota topné vody 55 °C)	--	3,05	2,95	2,85
Pracovní rozsah teplot topné vody v režimu vytápění	°C	12 ÷ 65	12 ÷ 65	12 ÷ 65
Pracovní rozsah teplot vzduchu v režimu vytápění	°C	-25 ÷ +35	-25 ÷ +35	-25 ÷ +35
Využitelný výtlak čerpadla při průtoku 1 000 l/h	m H₂O	8,4	8,4	8,4
Minimální průtok topné vody	l/h	700	700	700
Minimální objem topné vody	l	40	40	40
Maximální tlak v topném okruhu	bar	3	3	3
Objem expanzní nádoby okruhu topení	l	8	8	8
Režim CHLAZENÍ
Chladicí výkon⁴-----------(teplota topné vody 18 °C)	kW	12,00	13,50	14,20
Chladicí výkon⁵-----------(teplota topné vody 7 °C)	kW	11,50	12,40	14,00
Chladicí faktor - ERR⁴--(teplota topné vody 18 °C)	--	3,95	3,61	3,61
Chladicí faktor - ERR⁵--(teplota topné vody 7 °C)	--	2,75	2,50	2,50
Pracovní rozsah teplot vody v režimu chlazení	°C	5 ÷ 25	5 ÷ 25	5 ÷ 25
Pracovní rozsah teplot vzduchu v režimu chlazení	°C	-5 ÷ +43	-5 ÷ +43	-5 ÷ +43
Režim ohřevu TUV
Možnost ohřevu TUV v nepřímotopném zásobníku	--	ano	ano	ano
Pracovní rozsah teplot topné vody v režimu ohřevu TUV	°C	12 ÷ 65	12 ÷ 65	12 ÷ 65
Pracovní rozsah teplot vzduchu v režimu ohřevu TUV	°C	-25 ÷ 43	-25 ÷ 43	-25 ÷ 43
Obecná data
Elektrické napájení	V/Ph/Hz	400/3/50	400/3/50	400/3/50
Maximální příkon	W	5 500	5 800	6 200
Maximální proud za normálního provozu	A	10,0	11,0	12,0
Minimální průřez kabelu napájení	mm²	5 x 2,5	5 x 2,5	5 x 2,5
Průřez komunikačního kabelu	mm²	5 x 0,75	5 x 0,75	5 x 0,75
Doporučený jistič	A	16	16	16
Chladivo	--	R32	R32	R32
Množství přednaplněného chladiva	g	1 750	1 750	1 750
Fáze odtávání	--	Automaticky, možnost manuální aktivace
Realizace odtávání	--	Horkým chladivem (reverzací)
Kompresor	--	Dvourotační s inventorem
Počet kompresorů	ks	1	1	1
Počet ventilátorů	ks	1	1	1
Elektronický expanzní ventil EEV	--	ano	ano	ano
Řídicí jednotka v základní výbavě	--	ano	ano	ano
Objem vody v tepelném čerpadle	l	2,0	2,0	2,0
Hmotnost tepelného čerpadla	kg	144	144	144
Stupeň elektrického krytí	--	IP24	IP24	IP24
Hladina akustického výkonu⁶	dB(A)	65	65	68
Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám:
DB - suchý vzduch
WB - vlhký vzduch
⁽¹⁾ teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C
⁽²⁾ teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C
⁽³⁾ teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C
⁽⁴⁾ teplota okolí +35 °C / teplota vody 18 / 23 °C
⁽⁵⁾ teplota okolí +35 °C / teplota vody 7 / 12 °C
⁽⁶⁾ hladina akustického výkonu v souladu s ISO 9614

Tech. data od 18 kW

		MAGIS M18 T	MAGIS M22 T	MAGIS M26 T	MAGIS M30 T
Energetická třída (55°C/35°C)		A++ / A+++	A++ / A+++	A+ / A+++	A+ / A++

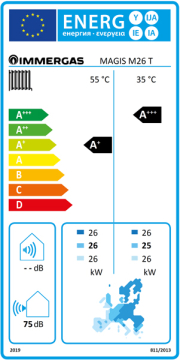

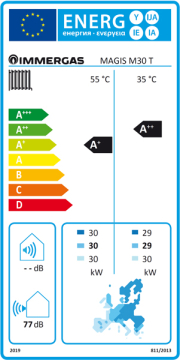

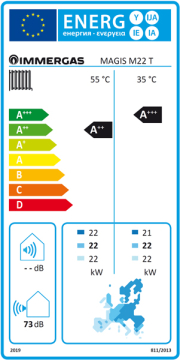

Energetický štítek (EU 811/2013)
Režim VYTÁPĚNÍ
Topný výkon¹--------------(teplota topné vody 35 °C)	kW	18,00	22,00	26,00	30,10
Topný výkon²--------------(teplota topné vody 45 °C)	kW	18,00	22,00	26,00	30,00
Topný výkon³--------------(teplota topné vody 55 °C)	kW	18,00	22,00	26,00	30,00
Topný faktor - COP¹-----(teplota topné vody 35 °C)	--	4,70	4,40	4,08	3,91
Topný faktor - COP²-----(teplota topné vody 45 °C)	--	3,50	3,40	3,10	2,90
Topný faktor - COP³-----(teplota topné vody 55 °C)	--	2,75	2,65	2,45	2,30
Pracovní rozsah teplot topné vody v režimu vytápění	°C	5 ÷ 60	5 ÷ 60	5 ÷ 60	5 ÷ 60
Pracovní rozsah teplot vzduchu v režimu vytápění	°C	-25 ÷ +35	-25 ÷ +35	-25 ÷ +35	-25 ÷ +35
Využitelný výtlak čerpadla při průtoku 1 000 l/h	m H₂O	10,5	10,5	10,5	10,5
Minimální průtok topné vody	l/h	1 620	1 620	1 620	1 620
Minimální objem topné vody	l	40	40	40	40
Maximální tlak v topném okruhu	bar	3	3	3	3
Objem expanzní nádoby okruhu topení	l	8	8	8	8
Režim CHLAZENÍ
Chladicí výkon⁴-----------(teplota topné vody 18 °C)	kW	18,50	23,00	27,00	31,00
Chladicí výkon⁵-----------(teplota topné vody 7 °C)	kW	17,00	21,00	26,00	29,50
Chladicí faktor - ERR⁴--(teplota topné vody 18 °C)	--	4,75	4,60	4,30	4,00
Chladicí faktor - ERR⁵--(teplota topné vody 7 °C)	--	3,05	2,95	2,70	2,55
Pracovní rozsah teplot vody v režimu chlazení	°C	5 ÷ 25	5 ÷ 25	5 ÷ 25	5 ÷ 25
Pracovní rozsah teplot vzduchu v režimu chlazení	°C	-5 ÷ +46	-5 ÷ +46	-5 ÷ +46	-5 ÷ +46
Režim ohřevu TUV
Možnost ohřevu TUV v nepřímotopném zásobníku	--	ano	ano	ano	ano
Pracovní rozsah teplot topné vody v režimu ohřevu TUV	°C	5 ÷ 60	5 ÷ 60	5 ÷ 60	5 ÷ 60
Pracovní rozsah teplot vzduchu v režimu ohřevu TUV	°C	-25 ÷ 43	-25 ÷ 43	-25 ÷ 43	-25 ÷ 43
Obecná data
Elektrické napájení	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50
Maximální příkon	W	10 600	12 500	13 800	14 500
Maximální proud za normálního provozu	A	16,8	19,6	21,6	22,8
Minimální průřez kabelu napájení	mm²	5 x 6,0	5 x 6,0	5 x 6,0	5 x 6,0
Průřez komunikačního kabelu	mm²	5 x 0,75	5 x 0,75	5 x 0,75	5 x 0,75
Doporučený jistič	A	25	25	32	32
Chladivo	--	R32	R32	R32	R32
Množství přednaplněného chladiva	g	5 000	5 000	5 000	5 000
Fáze odtávání	--	Automaticky, možnost manuální aktivace
Realizace odtávání	--	Horkým chladivem (reverzací)
Kompresor	--	Dvourotační s inventorem
Počet kompresorů	ks	1	1	1	1
Počet ventilátorů	ks	2	2	2	2
Elektronický expanzní ventil EEV	--	ano	ano	ano	ano
Řídicí jednotka v základní výbavě	--	ano	ano	ano	ano
Objem vody v tepelném čerpadle	l	3,5	3,5	3,5	3,5
Hmotnost tepelného čerpadla	kg	177	177	177	177
Stupeň elektrického krytí	--	IP24	IP24	IP24	IP24
Hladina akustického výkonu⁶	dB(A)	71	72	75	77
Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám:
DB - suchý vzduch
WB - vlhký vzduch
⁽¹⁾ teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C
⁽²⁾ teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C
⁽³⁾ teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C
⁽⁴⁾ teplota okolí +35 °C / teplota vody 18 / 23 °C
⁽⁵⁾ teplota okolí +35 °C / teplota vody 7 / 12 °C
⁽⁶⁾ hladina akustického výkonu v souladu s ISO 9614

Video

Možnosti připojení

Příklad zapojení tepelného čerpadla MAGIS M22 T
(samostatná instalace)

Modelové schéma zapojení tepelného čerpadla MAGIS M22 T. Regulační prvky jsou zapojeny do svorkovnice tepelného čerpadla a regulace okruhu SOLAR. Vždy je nutné dodržet minimální průtok topnou soustavou 1620 l/h a minimální objem topné vody 7 litrů na 1 kW výkonu. Do zásobníku TUV je možné instalovat el. topné těleso pro doplňkový ohřev TUV.

1	MAGIS M22 T	11	Rozdělovač

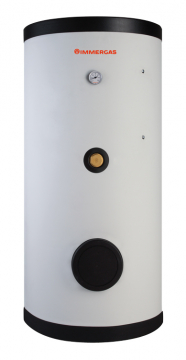

2	Filtr topného okruhu	12	Nerezový zásobník TUV INOXSTOR V2
3	Kulové ventily	13	Čidlo snímání teploty TUV
4	Řídicí jednotka tepelného čerpadla	14	Elektrické topné těleso
5	Trojcestný ventil	15	Cirkulační čerpadlo TUV
6	Vypouštěcí ventil	16	Zpětná klapka
7	Napouštěcí ventil	17	Okruhy podlahového vytápění
8	Anuloid	18	Čerpadlo včetně exp. nádoby a poj. ventilu okruhu SOLAR
9	Expanzní nádoba topného okruhu	19	Solární panely
10	Oběhové čerpadlo	20	Výstup TUV

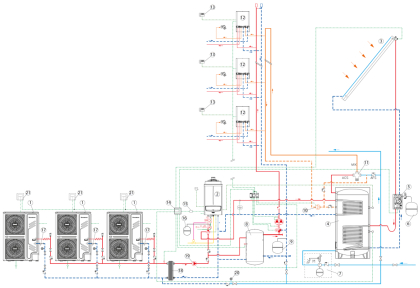

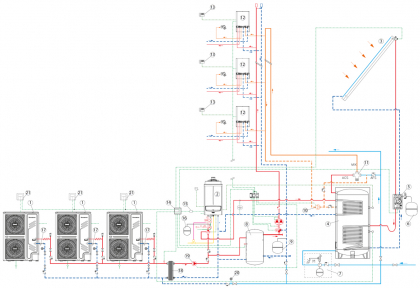

Příklad zapojení tepelných čerpadel MAGIS M22 T / M30 T
(instalace v kaskádě)

Modelové schéma zapojení tepelných čerpadel MAGIS M22 T a MAGIS M30 T v kaskádě. Oba typy tepelných čerpadel lze v kaskádě až šesti jednotek libovolně kombinovat. Regulační prvky jsou zapojeny do svorkovnice tepelného čerpadla MASTER (1-1). Vždy je nutné dodržet minimální průtok topnou soustavou 1620 l/h a minimální objem topné vody 7 litrů na 1 kW výkonu. Do zásobníku TUV je možné instalovat el. topné těleso pro doplňkový ohřev TUV.

1	MAGIS M30 T - MASTER v kaskádě	13	Čidlo snímání teploty TUV
1-n	MAGIS M22 T / 30 T - SLAVE v kaskádě	14	Elektrické topné těleso
2	Filtr topného okruhu	15	Cirkulační čerpadlo TUV
3	Kulové ventily	16	Zpětná klapka
4	Řídicí jednotka tepelného čerpadla MASTER	17	Okruhy podlahového vytápění
6	Vypouštěcí ventil	18	Trojcestný ventil
7	Napouštěcí ventil	19	Trojcestný ventil
8	Anuloid	20	Fan-coilové jednotky
9	Expanzní nádoba topného okruhu	21	Čidlo HVDT
10	Oběhové čerpadlo	22	Směšovací skupina
11	Rozdělovač	23	Čidlo teploty podlahového kruhu

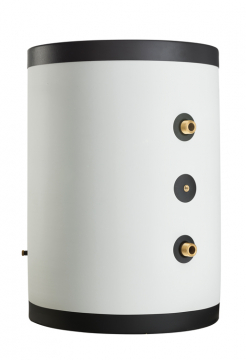

12	Nerezový zásobník TUV INOXSTOR V2	24	Výstup TUV

Příslušenství

	Řídicí jednotka - kompletně v češtině - sběrnicová komunikace s tepelným čerpadlem - nastavení ekvitermních křivek - volba režimů tepelného čerpadla - zobrazení provozních parametrů - zobrazení případných chybových hlášení - čidlo snímání prostorové teploty lze vypnout - drátové provedení řídicí jednotky kód: součást dodávky tepelného čerpadla
	Stacionární konzola - pro MAGIS M12 T - MAGIS M30 T - lakovaná ocel - nastavitelná délka - nastavitelné rozteče - včetně silentbloků a montážních šroubů - maximální nosnost 360 kg kód: T610964
	Internetový bezdrátový termostat RT310i - programovatelný termostat typu ON/OFF - vzdálené spínání a vypínání kotle - aplikace pro chytré telefony a tablety - přijímač a vysílač spárovány z výroby - aplikace pro Android a iOS volně ke stažení kód: SRT310i více informací zde
	Týdenní programovatelný termostat VP 520 - prostorový termostat typu ON/OFF - velký a snadno čitelný podsvětlený displej kód: VP520 více informací zde
	Bezdrátový programovatelný termostat VP 520RF - prostorový termostat typu ON/OFF - velký a snadno čitelný podsvětlený displej - v dodávce včetně přijímače kód: VP520RF více informací zde
	Týdenní programovatelný termostat VP 510 - prostorový termostat typu ON/OFF kód: VP510 více informací zde
	Bezdrátový programovatelný termostat VP 510RF - prostorový termostat typu ON/OFF - v dodávce včetně přijímače kód: VP510RF více informací zde
	Denní digitální prostorový termostat VP 310 - prostorový termostat typu ON/OFF - manuální nastavení teploty kód: VP310 více informací zde
	Bezdrátový digitální prostorový termostat VP 310RF - prostorový termostat typu ON/OFF - manuální nastavení teploty - v dodávce včetně přijímače kód: VP310RF více informací zde

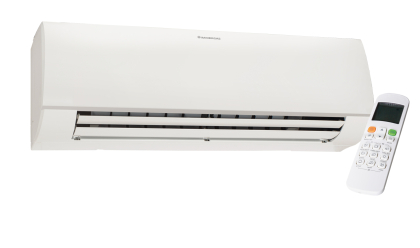

	HYDRO 3 V2 - nástěnná jednotka fan-coil - zdroj tepla/chladu je tepelné čerpadlo - teplonosné médium je voda - součástí jednotky je dálkový ovladač - max. tepelný výkon 2,94 kW - max. chladicí výkon 2,70 kW kód: 3.033625 více informací zde

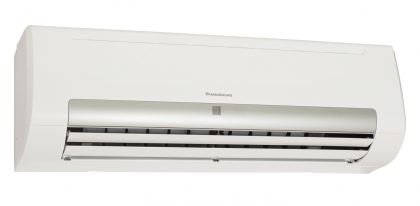

	HYDRO 4 V2 - nástěnná jednotka fan-coil - zdroj tepla/chladu je tepelné čerpadlo - teplonosné médium je voda - součástí jednotky je dálkový ovladač - max. tepelný výkon 4,30 kW - max. chladicí výkon 3,81 kW kód: 3.033626 více informací zde

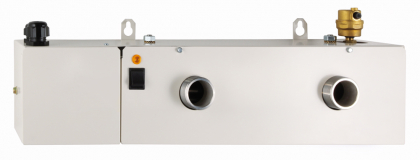

	Elektrické topné těleso - nastavitelné topné těleso pro topný okruh - možnost výkonu 2, 4 nebo 6 kW - instalace do topného okruhu kód: 3.021525
	Taktovací nádoba - vertikální taktovací nádoba - stacionární instalace - objem nádoby 50 litrů kód: 3.027539
	Taktovací nádoba - vertikální taktovací nádoba - možnost závěsné instalace na zeď - objem nádoby 75 litrů kód: 3.027288
	Montážní konzola na zeď - pouze pro vertikální taktovací nádobu 3.027288 kód: 3.027290
	Čidlo snímání teploty TUV a vytápění kód: 3.033324
	Elektrické topné těleso - pro zásobníky TUV INOXSTOR V2 - výkon 2 kW - G 6/4" - doplňkový ohřev TUV - jednofázové elektrické připojení - instalace do zásobníku TUV kód: WT2KW
	Topný kabel proti zamrznutí kondenzátu - instaluje se do jednotky tepelného čerpadla kód: 3.027385
	Trojcestný ventil - slouží k přepínání okruhu TUV / VYTÁPĚNÍ - lze použít pro tepelná čerpadla do výkonu 16 kW kód: 3.020632
	Nezámrzný ventil - pro MAGIS M12 T - MAGIS M16 T - chrání tepelné čerpadlo a topnou soustavu před zamrznutím - mosazné tělo ventilu - svislá instalace do topné soustavy - závitové připojení G 1 1/4" kód: V05791
	Nezámrzný ventil - pro MAGIS M12 T - MAGIS M30 T - chrání tepelné čerpadlo a topnou soustavu před zamrznutím - mosazné tělo ventilu - svislá instalace do topné soustavy - závitové připojení G 1 1/2" kód: V06791
	Elektronická anoda - vyrovnává korozní potenciál vody - dvě titanové elektrody - instalace do zásobníku TUV kód: 3.025003
	Nerezový zásobník TUV INOXSTOR V2 - objem zásobníku 200, 300 nebo 500 litrů - nerezový plášť - 2 nerezové spirály - kvalitní izolace - možnost cirkulace TUV - možnost instalace el. topného tělesa více informací zde
	Magnetické odkalovací filtry - účinné odstranění nečistot z topného systému - jednoduché odkalení zachycených usazenin - široký výběr jednotlivých typů - různé připojovací rozměry více informací zde

Rádi Vám poradíme
