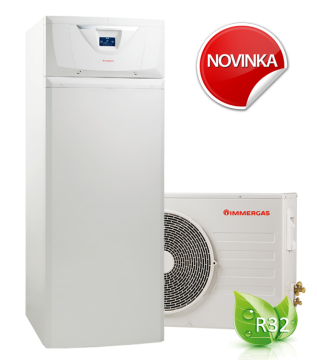

Kompaktní tepelná čerpadla série MAGIS HERCULES PRO MINI EH jsou v provedení split, což znamená, že venkovní jednotka je oddělena od vnitřní jednotky čerpadla. Obě tyto hlavní části jsou samozřejmě propojeny okruhem chladiva a komunikačním kabelem. Tepelná čerpadla MAGIS HERCULES PRO MINI EH jsou určena k vytápění, chlazení a ohřevu TUV ve vestavěném nerezovém zásobníku o objemu 180 litrů.
Absolutním technologickým vrcholem je konstrukční provedení a vybavenost vnitřní jednotky tepelného čerpadla MAGIS HERCULES PRO MINI EH, která je řešena jako "VŠE V JEDNOM". Tady význam slov "kompaktní provedení tepelného čerpadla" nabývá zcela jiného významu. Pod vnějším pláštěm vnitřní jednotky tepelného čerpadla se mimo jiné ukrývá nerezový zásobník TUV včetně el. topného tělesa okruhu TUV, nerezová taktovací nádoba o objemu 25 litrů a opět včetně el. topného tělesa okruhu vytápění, moderní modulované oběhové čerpadlo řízené PWM signálem a nad tím vším dominuje vyspělá elektronická výbava včetně podsvícené dotykové klávesnice s rozhraním v češtině.

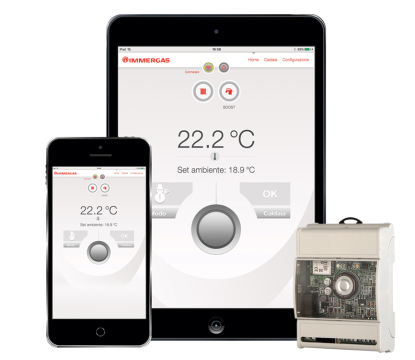

Řídicí elektronika tepelného čerpadla umožňuje snadné ovládání a řadu nastavení včetně ekvitermní regulace. Díky vestavěnému nerezovému zásobníku TUV a vestavěnému bivalentnímu zdroji je tato vnitřní jednotka plně vybavena pro pokrytí všech potřeb tepla / chladu ve vašem domově. Celá modelová řada tepelných čerpadel MAGIS HERCULES PRO MINI EH je k dispozici ve dvou základních výkonových provedeních: MAGIS HERCULES PRO MINI 6 EH a MAGIS HERCULES PRO MINI 9 EH.
|
Princip tepelného čerpadla vzduch/voda v provedení split
Splitové provedení tepelného čerpadla znamená, že čerpadlo je rozděleno na dvě základní části, konkrétně na venkovní a vnitřní jednotku. |
|
Pracovni rozsah v režimu VYTÁPĚNÍ
Pracovni rozsah v režimu TUV
A - pracovní rozsah vestavěného elektrického tělesa B - pracovní rozsah tepelného čerpadla Hodnota teploty výstupní topné vody u tepelného čerpadla vzduch / voda vždy závisí na teplotě vzduchu proudícího přes výparník. Z grafu je dobře vidět, že při klesající venkovní teplotě se snižuje teplota výstupní topné vody do soustavy a samozřejmě klesá i reálný výkon čerpadla. Za zmínku stojí, že i při venkovní teplotě -20 °C je schopno tepelné čerpadlo modelové řady MAGIS HERCULES PRO MINI EH v režimu vytápění dodávat do soustavy topnou vodu o teplotě +50 °C. |
|

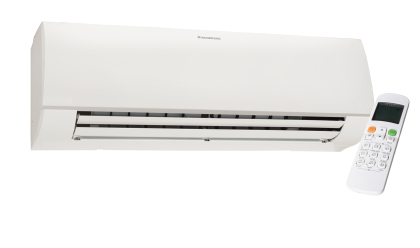

Pracovni rozsah v režimu CHLAZENÍ V letním období se zcela určitě hodí možnost klimatizace obytných prostorů. I tento požadavek je schopno tepelné čerpadlo MAGIS HERCULES PRO MINI EH bez problémů splnit. Aktivaci režimu CHLAZENÍ lze provést přímo na ovládacím panelu vnitřní jednotky nebo na prostorové řídicí jednotce (pokud je instalována). |
|

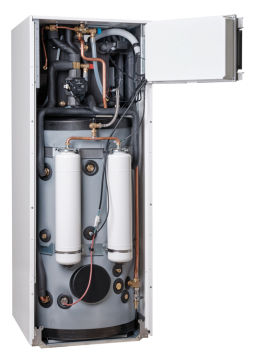

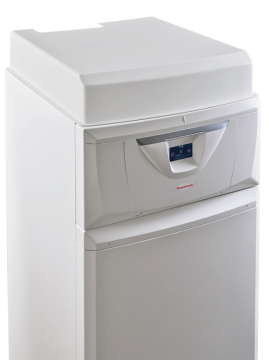

Vnitřní jednotka tepelného čerpadla s vestavěným nerezovým zásobníkem TUV

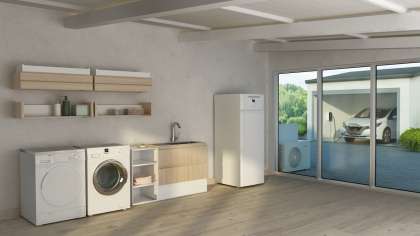

Vnitřní jednotka tepelného čerpadla MAGIS HERCULES PRO MINI EH se může pochlubit elegantním vzhledem a kompaktními rozměry. Konstrukční provedení vnitřní jednotky je řešeno jako "VŠE V JEDNOM". Součástí vnitřní jednotky jsou i elektrická topná tělesa okruhů TUV a vytápění, která slouží jako bivalentní zdroje energie. Pojďme si uvést ty nejdůležitější části vnitřní jednotky:

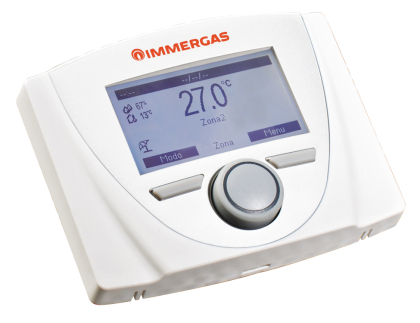

Nesmíme zapomenout také na dotykovou klávesnici ovládacího panelu. Ta umožňuje jednoduše a přehledně nastavovat ekvitermní křivky, volit režimy provozu - VYTÁPĚNÍ - CHLAZENÍ - OHŘEV TUV, zobrazovat provozní informace jak z vnitřní, tak z venkovní jednotky. |
| Venkovní jednotka AUDAX PRO 6 V2 | Venkovní jednotka AUDAX PRO 9 V2 |
 |
 |
|

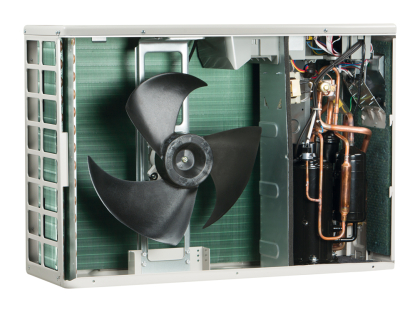

Venkovní jednotka pro tepelná čerpadla modelové řady MAGIS HERCULES PRO MINI EH je označována názvem AUDAX PRO V2 a liší se v závislosti na požadovaném výkonu tepelného čerpadla.
Obě jednotky (venkovní a vnitřní) jsou vzájemně propojeny okruhem chladiva a komunikačním kabelem. Ve všech typech venkovních jednotek AUDAX PRO V2 je z výroby přednaplněné chladivo R32. Minimální délka okruhu chladiva jsou 4 m, maximální délka okruhu chladiva s přednaplněným chladivem pro tepelná čerpadla modelové řady MAGIS HERCULES PRO MINI EH je 15 m. Pokud je okruh chladiva delší, musí se do okruhu chladivo doplnit. |
|

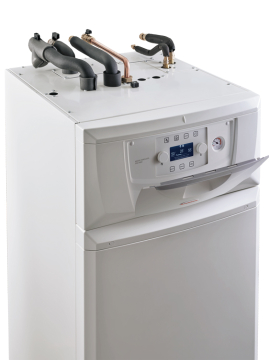

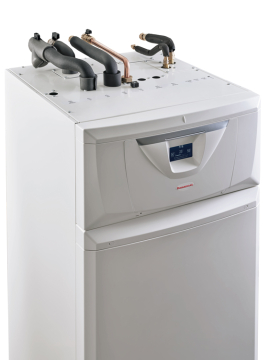

Vnitřní jednotka MAGIS HERCULES PRO MINI EH
| MAGIS HERCULES PRO MINI EH |
|||
| LP | Okruh chladiva - kapalná fáze | M | Výstup do topného systému |
| GP | Okruh chladiva - plynná fáze | R | Zpátečka z topného systému |
| AC | Výstup TUV | USC | Výstup ze solárních panelů (volitelné) |
| AF | Vstup SV | EFS | Zpátečka do solárních panelů (volitelné) |
| RC | Cirkulace TUV (volitelné) | V | Elektrické připojení |
| RR | Napouštěcí ventil topného systému | ||
| MAGIS HERCULES PRO MINI EH | |||||||||
| V / Ph / Hz |
LP | GP | AC | AF | RC | M | R | USC | EFS |
| 230 / 1 / 50 |
SAE 1/4" | SAE 5/8" | 3/4" | 3/4" - 1" * | 3/4" | 1" | 1" | 3/4" | 3/4" |
| * AF - 3/4" - platí pro připojení vstupu SV do vnitřní jednotky tepelého čerpadla při použití dopojovací šablony na stěnu | |||||||||
| * AF - 1" - platí při přímém připojení vstupu SV do vnitřní jednotky tepelného čerpadla | |||||||||
Venkovní jednotka AUDAX PRO 6 V2
| Přívod el. proudu |
Okruh chladiva kapalná fáze |
Okruh chladiva plynná fáze |
| V / Ph / Hz |
LP | GP |
| 230 / 1 / 50 |
1/4" | 5/8" |
Venkovní jednotka AUDAX PRO 9 V2
| Přívod el. proudu |
Okruh chladiva kapalná fáze |
Okruh chladiva plynná fáze |
| V / Ph / Hz |
LP | GP |
| 230 / 1 / 50 |
1/4" | 5/8" |
stáhnout vnější a připojovací rozměry vnitřní jednotky MAGIS HERCULES PRO MINI EH ve formátu dwg
stáhnout vnější a připojovací rozměry venkovní jednotky AUDAX PRO 6 V2 ve formátu dwg
stáhnout vnější a připojovací rozměry venkovní jednotky AUDAX PRO 9 V2 ve formátu dwg
| MAGIS HERCULES PRO MINI 6 EH |
|||
| Energetická třída (55°C/35°C) | Režim VYTÁPĚNÍ A++ / A+++ |
Režim ohřevu TUV A++ / A+ |
|

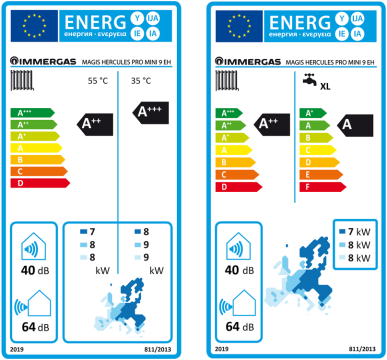

| Energetický štítek (EU 811/2013) |
|
|
|
| Režim VYTÁPĚNÍ | |||
| Topný výkon1---------------(teplota topné vody 35 °C) | kW | 6,00 | |
| Topný výkon2---------------(teplota topné vody 45 °C) | kW | 5,40 | |
| Topný výkon3---------------(teplota topné vody 55 °C) | kW | 4,80 | |
| Topný faktor - COP1------(teplota topné vody 35 °C) | -- | 4,92 | |
| Topný faktor - COP2------(teplota topné vody 45 °C) | -- | 3,58 | |
| Topný faktor - COP3------(teplota topné vody 55 °C) | -- | 2,65 | |
| Rozsah nastavení teploty v režimu vytápění | °C | 20 - 65 | |
| Limitní venkovní teploty pro režim vytápění | °C | -25 / +35 | |
| Maximální výstupní teplota | °C | 65 | |
| Využitelný výtlak čerpadla při průtoku 1 000 l/h | kPa | 82,0 | |
| Využitelný výtlak čerpadla při průtoku 2 000 l/h | kPa | 40,3 | |
| Maximální tlak v topném okruhu | bar | 3 | |
| Objem expanzní nádoby okruhu topení | l | 10 | |
| Přetlak v expanzní nádobě okruhu topení | bar | 1 | |
| Minimální průtok topné vody soustavou | l/h | 500 | |
| Elektrické topné těleso okruhu topení | -- | v základní výbavě | |
| Příkon elektrického topného tělesa okruhu topení | kW | 3 | |
| Režim CHLAZENÍ | |||
| Chladicí výkon4------------(teplota topné vody 18 °C) | kW | 6,50 | |
| Chladicí výkon5------------(teplota topné vody 7 °C) | kW | 4,70 | |
| Chladicí faktor - ERR4---(teplota topné vody 18 °C) | -- | 4,42 | |
| Chladicí faktor - ERR5---(teplota topné vody 7 °C) | -- | 3,26 | |
| Rozsah nastavení teploty v režimu chlazení | °C | 5 - 25 | |
| Limitní venkovní teploty pro režim chlazení | °C | +10 / +46 | |
| Režim ohřevu TUV |
|||
| Deklarovaný zátěžový profil | -- | L | |
| Objem vestavěného zásobníku TUV | l | 180 | |
| Minimální tlak vody pro ohřev TUV | bar | 0,3 | |
| Maximální tlak v okruhu TUV | bar | 8,0 | |
| Objem expanzní nádoby okruhu TUV (2 x 6 l) | l | 12 | |
| Přetlak v expanzní nádobě okruhu TUV | bar | 4 | |
| Elektrické topné těleso okruhu TUV | -- | v základní výbavě | |
| Příkon elektrického topného tělesa okruhu TUV | kW | 2,25 | |
| Rozsah nastavení teploty TUV | °C | 10 - 55 | |
| Rozsah nastavení teploty TUV s el. topným tělesem | °C | 10 - 65 | |
| Obecná data | |||
| Elektrické napájení - vnitřní jednotka | V/Ph/Hz | 230/1/50 | |
| Minimální průřez kabelu napájení - vnitřní jednotka | mm2 | 3 x 4,0 | |
| Minimální průřez zemnicího vodiče - vnitřní jednotka | mm2 | 4,0 | |
| Doporučený jistič - vnitřní jednotka | A | 25 | |
| Elektrické napájení - venkovní jednotka | V/Ph/Hz | 230/1/50 | |
| Minimální průřez kabelu napájení - venkovní jednotka | mm2 | 3 x 4,0 | |
| Minimální průřez zemnicího vodiče - venkovní jednotka | mm2 | 4,0 | |
| Doporučený jistič - venkovní jednotka | A | 20 | |
| Průřez komunikačního kabelu | mm2 | 4 x 0,75 | |
| Příkon oběhového čerpadla | W | 95 | |
| Index energetické účinnosti oběhového čerpadla | -- | ≤ 0,20 - část 3 | |
| Maximální příkon - vnitřní jednotka6 | W | 100 | |
| Maximální příkon - vnitřní jednotka7 | W | 5 350 | |
| Maximální příkon - venkovní jednotka | W | 2 900 | |
| Vestavěná nerezová taktovací nádoba | -- | ano | |
| Objem vestavěné nerezové taktovací nádoby | l | 25 | |
| Chladivo | -- | R32 | |
| Množství přednaplněného chladiva | g | 1 200 | |
| Připojení okruhu chladiva - kapalná fáze | mm-palce | 6,35-1/4" | |
| Připojení okruhu chladiva - plynná fáze | mm-palce | 15,88-5/8" | |
| Minimální délka s přednaplněným chladivem | m | 4 | |
| Maximální délka s přednaplněným chladivem | m | 15 | |
| Maximální délka okruhu chladiva8 | m | 30 | |
| Doplnění chladiva | g/m | 20 | |
| Fáze odtávání | -- | Automaticky, možnost manuální aktivace | |
| Realizace odtávání | -- | Horkým chladivem (reverzací) | |
| Kompresor | -- | Rotační s inventorem | |
| Počet kompresorů | ks | 1 | |
| Počet ventilátorů | ks | 1 | |
| Elektronický expanzní ventil EEV | -- | ano | |
| Stupeň elektrického krytí-----(platí pro vnitřní jednotku) | -- | IPX5D | |
| Objem vody ve vnitřní jednotce | l | 26,2 | |
| Hmotnost prázdné vnitřní jednotky | kg | 150 | |
| Hmotnost plné vnitřní jednotky | kg | 356 | |
| Rozměry vnitřní jednotky (š x v x h) | mm | 600 x 1 600 x 675 | |
| Hmotnost venkovní jednotky | kg | 46,5 | |
| Hladina akustického výkonu9 | dB(A) | 60 | |
| Rozměry venkovní jednotky (š x v x h) | mm | 880 x 638 x 361 | |
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | |||
| DB - suchý vzduch | |||
| WB - vlhký vzduch | |||
| (1) teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C | |||
| (2) teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C | |||
| (3) teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C | |||
| (4) teplota okolí +35 °C / teplota vody 18 / 23 °C | |||
| (5) teplota okolí +35 °C / teplota vody 7 / 12 °C | |||
| (6) hodnota vztažena k provozu vnitřní jednotky bez přídavných elektrických topných těles | |||
| (7) hodnota vztažena k provozu vnitřní jednotky s přídavnými elektrickými topnými tělesy | |||
| (8) pokud je okruh chladiva delší než 15 m musí se do okruhu doplnit chladivo R32 | |||
| (9) hladina akustického výkonu v souladu s ISO 9614 | |||
| MAGIS HERCULES PRO MINI 9 EH |
|||
| Energetická třída (55°C/35°C) | Režim VYTÁPĚNÍ A++ / A+++ |
Režim ohřevu TUV A++ / A |
|
| Energetický štítek (EU 811/2013) |
|
|
|
| Režim VYTÁPĚNÍ | |||
| Topný výkon1---------------(teplota topné vody 35 °C) | kW | 9,00 | |
| Topný výkon2---------------(teplota topné vody 45 °C) | kW | 8,60 | |
| Topný výkon3---------------(teplota topné vody 55 °C) | kW | 8,00 | |
| Topný faktor - COP1------(teplota topné vody 35 °C) | -- | 4,81 | |
| Topný faktor - COP2------(teplota topné vody 45 °C) | -- | 3,69 | |
| Topný faktor - COP3------(teplota topné vody 55 °C) | -- | 2,93 | |
| Rozsah nastavení teploty v režimu vytápění | °C | 20 - 65 | |
| Limitní venkovní teploty pro režim vytápění | °C | -25 / +35 | |
| Maximální výstupní teplota | °C | 65 | |
| Využitelný výtlak čerpadla při průtoku 1 000 l/h | kPa | 82,0 | |
| Využitelný výtlak čerpadla při průtoku 2 000 l/h | kPa | 40,3 | |
| Maximální tlak v topném okruhu | bar | 3 | |
| Objem expanzní nádoby okruhu topení | l | 10 | |
| Přetlak v expanzní nádobě okruhu topení | bar | 1 | |
| Minimální průtok topné vody soustavou | l/h | 500 | |
| Elektrické topné těleso okruhu topení | -- | v základní výbavě | |
| Příkon elektrického topného tělesa okruhu topení | kW | 3 | |
| Režim CHLAZENÍ | |||
| Chladicí výkon4------------(teplota topné vody 18 °C) | kW | 8,70 | |
| Chladicí výkon5------------(teplota topné vody 7 °C) | kW | 6,50 | |
| Chladicí faktor - ERR4---(teplota topné vody 18 °C) | -- | 4,12 | |
| Chladicí faktor - ERR5---(teplota topné vody 7 °C) | -- | 3,33 | |
| Rozsah nastavení teploty v režimu chlazení | °C | 5 - 25 | |
| Limitní venkovní teploty pro režim chlazení | °C | +10 / +46 | |
| Režim ohřevu TUV |
|||
| Deklarovaný zátěžový profil | -- | XL | |
| Objem vestavěného zásobníku TUV | l | 180 | |
| Minimální tlak vody pro ohřev TUV | bar | 0,3 | |
| Maximální tlak v okruhu TUV | bar | 8,0 | |
| Objem expanzní nádoby okruhu TUV (2 x 6 l) | l | 12 | |
| Přetlak v expanzní nádobě okruhu TUV | bar | 4 | |
| Elektrické topné těleso okruhu TUV | -- | v základní výbavě | |
| Příkon elektrického topného tělesa okruhu TUV | kW | 2,25 | |
| Rozsah nastavení teploty TUV | °C | 10 - 55 | |
| Rozsah nastavení teploty TUV s el. topným tělesem | °C | 10 - 65 | |
| Obecná data | |||
| Elektrické napájení - vnitřní jednotka | V/Ph/Hz | 230/1/50 | |
| Minimální průřez kabelu napájení - vnitřní jednotka | mm2 | 3 x 4,0 | |
| Minimální průřez zemnicího vodiče - vnitřní jednotka | mm2 | 4,0 | |
| Doporučený jistič - vnitřní jednotka | A | 25 | |
| Elektrické napájení - venkovní jednotka | V/Ph/Hz | 230/1/50 | |
| Minimální průřez kabelu napájení - venkovní jednotka | mm2 | 3 x 4,0 | |
| Minimální průřez zemnicího vodiče - venkovní jednotka | mm2 | 4,0 | |
| Doporučený jistič - venkovní jednotka | A | 20 | |
| Průřez komunikačního kabelu | mm2 | 4 x 0,75 | |
| Příkon oběhového čerpadla | W | 95 | |
| Index energetické účinnosti oběhového čerpadla | -- | ≤ 0,20 - část 3 | |
| Maximální příkon - vnitřní jednotka6 | W | 100 | |
| Maximální příkon - vnitřní jednotka7 | W | 5 350 | |
| Maximální příkon - venkovní jednotka | W | 4 300 | |
| Objem vestavěné nerezové taktovací nádoby | l | 25 | |
| Chladivo | -- | R32 | |
| Množství přednaplněného chladiva | g | 1 400 | |
| Připojení okruhu chladiva - kapalná fáze | mm-palce | 6,35-1/4" | |
| Připojení okruhu chladiva - plynná fáze | mm-palce | 15,88-5/8" | |
| Minimální délka s přednaplněným chladivem | m | 4 | |
| Maximální délka s přednaplněným chladivem | m | 15 | |
| Maximální délka okruhu chladiva8 | m | 35 | |
| Doplnění chladiva | g/m | 20 | |
| Fáze odtávání | -- | Automaticky, možnost manuální aktivace | |
| Realizace odtávání | -- | Horkým chladivem (reverzací) | |
| Kompresor | -- | Rotační s inventorem | |
| Počet kompresorů | ks | 1 | |
| Počet ventilátorů | ks | 1 | |
| Elektronický expanzní ventil EEV | -- | ano | |
| Stupeň elektrického krytí-----(platí pro vnitřní jednotku) | -- | IPX5D | |
| Objem vody ve vnitřní jednotce | l | 26,2 | |
| Hmotnost prázdné vnitřní jednotky | kg | 150 | |
| Hmotnost plné vnitřní jednotky | kg | 356 | |
| Rozměry vnitřní jednotky (š x v x h) | mm | 600 x 1 600 x 675 | |
| Hmotnost venkovní jednotky | kg | 73 | |
| Hladina akustického výkonu9 | dB(A) | 64 | |
| Rozměry venkovní jednotky (š x v x h) | mm | 940 x 1 010 x 384 | |
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | |||
| DB - suchý vzduch | |||
| WB - vlhký vzduch | |||
| (1) teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C | |||
| (2) teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C | |||
| (3) teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C | |||
| (4) teplota okolí +35 °C / teplota vody 18 / 23 °C | |||
| (5) teplota okolí +35 °C / teplota vody 7 / 12 °C | |||
| (6) hodnota vztažena k provozu vnitřní jednotky bez přídavných elektrických topných těles | |||
| (7) hodnota vztažena k provozu vnitřní jednotky s přídavnými elektrickými topnými tělesy | |||
| (8) pokud je okruh chladiva delší než 15 m musí se do okruhu doplnit chladivo R32 | |||
| (9) hladina akustického výkonu v souladu s ISO 9614 | |||
|
|
|
 |
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
