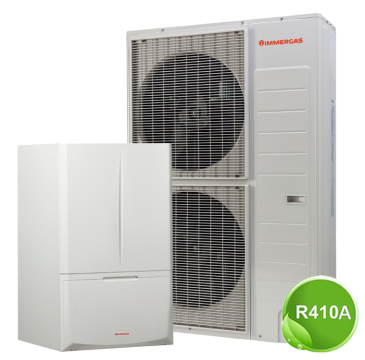

MAGIS COMBO PLUS V2 T jsou moderní hybridní tepelná čerpadla vzduch/voda o vyšších výkonech ve splitovém provedení.
Hybridní tepelné čerpadlo jako celek je tvořeno venkovní a vnitřní jednotkou, ve které je integrován kondenzační kotel. Vysoce efektivní hybridní systém modelové řady MAGIS COMBO PLUS V2 T chytře kombinuje samotné tepelné čerpadlo s plynovou kondenzační technologií. Tento unikátní systém optimalizuje energetickou účinnost díky vyspělé elektronice, která automaticky volí energeticky nejúčinnější a nákladově nejefektivnější režim v závislosti na aktuálních klimatických podmínkách.

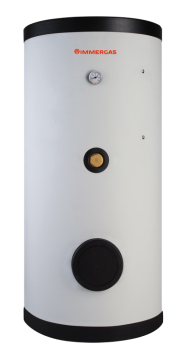

Hybridní tepelná čerpadla MAGIS COMBO PLUS V2 T jsou složena z venkovní a vnitřní jednotky. Obě tyto hlavní části jsou samozřejmě propojeny okruhem chladiva a komunikačním kabelem. Tato hybridní tepelná čerpadla jsou určena k vytápění, chlazení a k ohřevu TUV v nepřímotopném zásobníku. Ve vnitřní jednotce je integrován plynový kondenzační kotel.

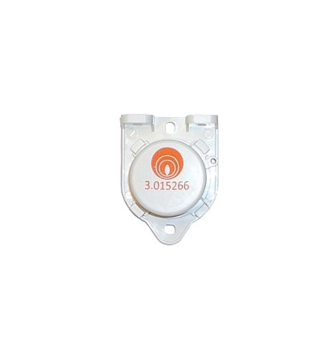

Dalším příjemným zjištěním je fakt, že venkovní jednotka čerpadla je vybavena sondou snímání vnější teploty již z výroby. Navíc, pokud umístění venkovní jednotky z nějakého důvodu nedovolí reálně snímat venkovní teplotu, je možné velice jednoduše připojit k tepelnému čerpadlu další (volitelnou) venkovní sondu.

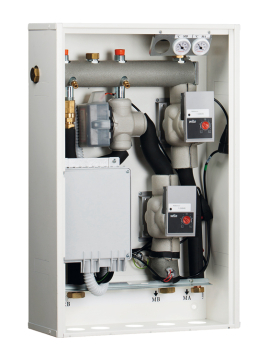

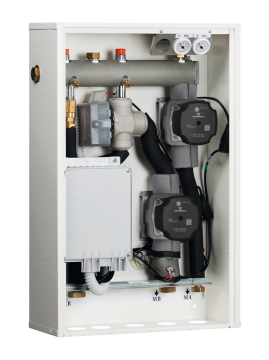

Vyspělá elektronická výbava umožňuje regulaci nejen okruhu TUV, ale i řízení jednoho nesměšovaného a jednoho směšovaného topného okruhu. Samozřejmostí je režim chlazení v letních měsících.
Celá modelová řada třífázových tepelných čerpadel MAGIS COMBO PLUS V2 T je dispozici ve třech základních výkonových provedeních: MAGIS COMBO 12 PLUS V2 T, MAGIS COMBO 14 PLUS V2 T a MAGIS COMBO 16 PLUS V2 T.
|

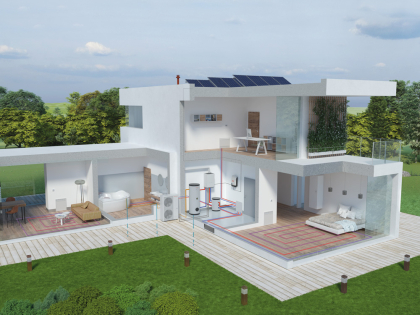

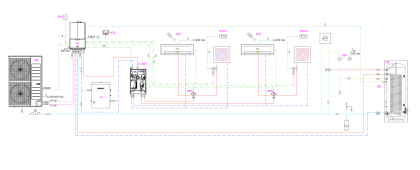

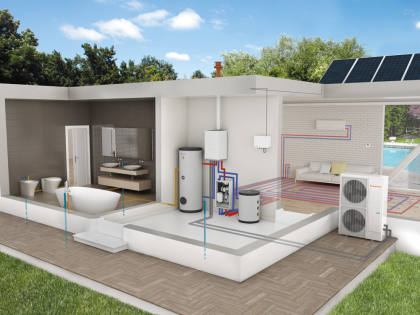

Princip hybridního tepelného čerpadla vzduch/voda v provedení split
Splitové provedení hybridního tepelného čerpadla znamená, že čerpadlo je rozděleno na dvě základní části, konkrétně na venkovní a vnitřní jednotku. |
|
Pracovni rozsah v režimu VYTÁPĚNÍ
Pracovni rozsah v režimu TUV
A - pracovní rozsah vestavěného plynového kondenzačního kotle B - pracovní rozsah tepelného čerpadla Hodnota teploty výstupní topné vody u hybridního tepelného čerpadla vzduch / voda vždy závisí na teplotě vzduchu proudícího přes výparník. Z grafu je dobře vidět, že při klesající venkovní teplotě se snižuje teplota výstupní topné vody do soustavy a samozřejmě klesá i reálný výkon čerpadla. Za zmínku stojí, že i při venkovní teplotě -15 °C je schopno hybridní tepelné čerpadlo modelové řady MAGIS COMBO PLUS V2 T dodávat do soustavy topnou vodu o teplotě +55 °C. |
|

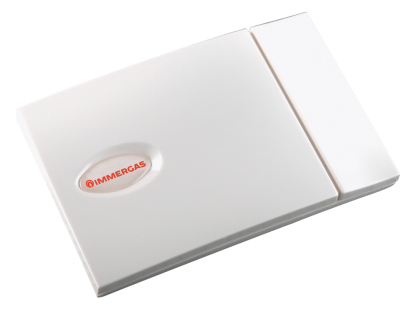

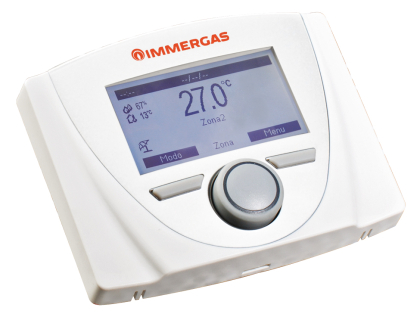

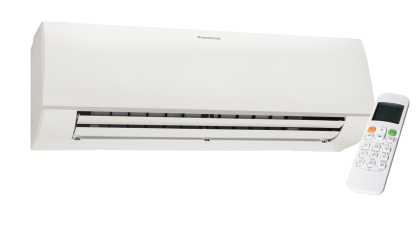

Pracovni rozsah v režimu CHLAZENÍ V letním období se zcela určitě hodí možnost klimatizace obytných prostorů. I tento požadavek je schopno hybridní tepelné čerpadlo MAGIS COMBO PLUS V2 T bez problémů splnit. Aktivaci režimu CHLAZENÍ lze provést přímo na ovládacím panelu vnitřní jednotky nebo na prostorové řídicí jednotce (pokud je instalována). |
|

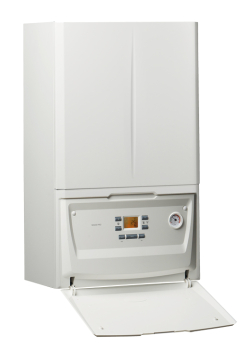

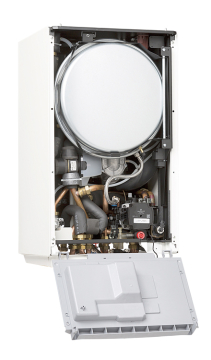

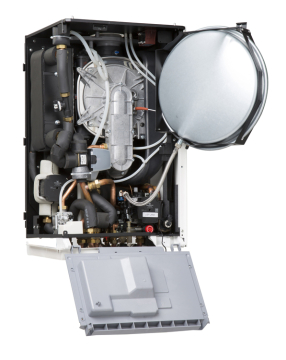

Vnitřní jednotka hybridního tepelného čerpadla

Vnitřní jednotka hybridního tepelného čerpadla MAGIS COMBO PLUS V2 T se může pochlubit elegantním vzhledem a velmi malými rozměry.
Nesmíme zapomenout také na ovládací panel. Ten umožňuje jednoduše a přehledně nastavovat ekvitermní křivky, volit režimy provozu - VYTÁPĚNÍ - CHLAZENÍ - pouze OHŘEV TUV, zobrazovat provozní informace jak z vnitřní, tak z venkovní jednotky. Tlačítky "plus" a "mínus" lze snadno definovat žádanou teplotu pro vybraný režim. |
|

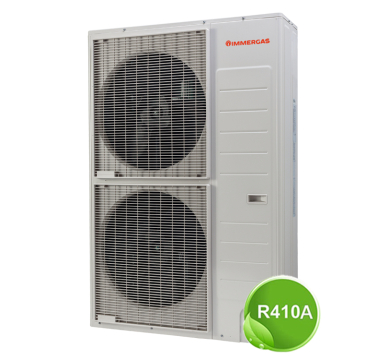

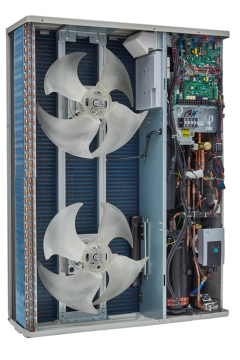

Venkovní jednotka AUDAX PRO V2 T
Venkovní jednotka pro hybridní tepelná čerpadla modelové řady MAGIS COMBO PLUS V2 T je označována názvem AUDAX PRO V2 T a liší se v závislosti na požadovaném výkonu tepelného čerpadla.
Obě jednotky (venkovní a vnitřní) jsou vzájemně propojeny okruhem chladiva a komunikačním kabelem. Ve všech typech venkovních jednotek AUDAX PRO V2 T je z výroby přednaplněné chladivo R410A. Maximální délka okruhu chladiva s přednaplněným chladivem pro tepelná čerpadla modelové řady MAGIS COMBO PLUS V2 T je 15 m. Pokud je okruh chladiva delší, musí se do okruhu chladivo doplnit. |
Vnitřní jednotka MAGIS COMBO PLUS V2 T
| Přívod el. proudu |
Přívod plynu |
Okruh chladiva kapalná fáze |
Okruh chladiva plynná fáze |
Zpátečka z okruhu bojleru |
Výstup do okruhu bojleru |
Napouštění topného systému |
Odvod kondenzátu |
Zpátečka z topného systému |
Výstup do topného systému |
| V | G | LP | GP | RU | MU | RR | SC | R | M |
| 230 V | 3/4" | 3/8" | 5/8" | 1" | 1" | 1/2" | min. 13 mm | 1" | 1" |
Odkouření
Venkovní jednotka AUDAX PRO V2 T
| Přívod el. proudu |
Okruh chladiva kapalná fáze |
Okruh chladiva plynná fáze |
| V | LP | GP |
| 400 V | 3/8" | 5/8" |
stáhnout vnější a připojovací rozměry vnitřní jednotky MAGIS COMBO PLUS V2 T ve formátu dwg
stáhnout vnější a připojovací rozměry venkovní jednotky AUDAX PRO V2 T ve formátu dwg
| MAGIS COMBO 12 PLUS V2 T |
MAGIS COMBO 14 PLUS V2 T |
MAGIS COMBO 16 PLUS V2 T |

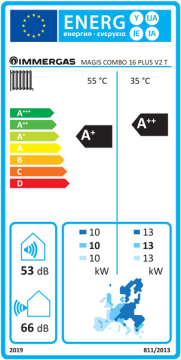

||
| Energetic ká třída (55°C/35°C) | A+ / A+++ | A+ / A+++ | A+ / A++ | |
| Energetický štítek (EU 811/2013) |
|
|
|
|
| Venkovní jednotka hybridního tepelného čerpadla | ||||
| Režim VYTÁPĚNÍ | ||||
| Topný výkon1---------------(teplota topné vody 35 °C) | kW | 12,00 | 14,00 | 16,00 |
| Topný výkon2---------------(teplota topné vody 45 °C) | kW | 11,50 | 13,00 | 15,30 |
| Topný výkon3---------------(teplota topné vody 55 °C) | kW | 11,01 | 12,45 | 14,60 |
| Topný faktor - COP1------(teplota topné vody 35 °C) | -- | 4,63 | 4,44 | 4,26 |
| Topný faktor - COP2------(teplota topné vody 45 °C) | -- | 3,56 | 3,47 | 3,37 |
| Topný faktor - COP3------(teplota topné vody 55 °C) | -- | 2,87 | 2,80 | 2,74 |
| Rozsah nastavení teploty v režimu vytápění | °C | 20 - 55 | 20 - 55 | 20 - 55 |
| Rozsah venkovní teploty v režimu vytápění | °C | -25 / +35 | -25 / +35 | -25 / +35 |
| Režim CHLAZENÍ | ||||
| Chladicí výkon4------------(teplota topné vody 18 °C) | kW | 12,00 | 14,00 | 15,00 |
| Chladicí výkon5------------(teplota topné vody 7 °C) | kW | 9,00 | 10,50 | 11,20 |
| Chladicí faktor - ERR4---(teplota topné vody 18 °C) | -- | 3,87 | 3,68 | 3,62 |
| Chladicí faktor - ERR5---(teplota topné vody 7 °C) | -- | 2,90 | 2,80 | 2,80 |
| Rozsah nastavení teploty v režimu chlazení | °C | 5 - 25 | 5 - 25 | 5 - 25 |
| Rozsah venkovní teploty v režimu chlazení | °C | +10 / +46 | +10 / +46 | +10 / +46 |
| Vnitřní jednotka s integrovaným kondenzačním kotlem |
||||
| Jmenovitý tepelný příkon---------------(režim TUV) | kW | 32,9 | 32,9 | 32,9 |
| Jmenovitý tepelný příkon-----------(režim vytápění) | kW | 32,9 | 32,9 | 32,9 |
| Minimální tepelný příkon | kW | 5,5 | 5,5 | 5,5 |
| Jmenovitý tepelný výkon---------------(režim TUV) | kW | 32,0 | 32,0 | 32,0 |
| Jmenovitý tepelný výkon-----------(režim vytápění) | kW | 32,0 | 32,0 | 32,0 |
| Minimální tepelný výkon | kW | 5,2 | 5,2 | 5,2 |
| Účinnost při jmen. výkonu--(tepelný spád 80/60°C) | % | 97,1 | 97,1 | 97,1 |
| Účinnost při 30% výkonu---(tepelný spád 80/60°C) | % | 100,0 | 100,0 | 100,0 |
| Účinnost při jmen. výkonu--(tepelný spád 50/30°C) | % | 105,5 | 105,5 | 105,5 |
| Účinnost při 30% výkonu---(tepelný spád 50/30°C) | % | 107,2 | 107,2 | 107,2 |
| Účinnost při jmen. výkonu--(tepelný spád 40/30°C) | % | 106,5 | 106,5 | 106,5 |
| Účinnost při 30% výkonu---(tepelný spád 40/30°C) | % | 107,2 | 107,2 | 107,2 |
| Režim VYTÁPĚNÍ | ||||
| Rozsah nastavení teploty | °C | 20 - 80 | 20 - 80 | 20 - 80 |
| Maximální teplota v topném okruhu | °C | 83 | 83 | 83 |
| Maximální tlak v topném okruhu | bar | 3 | 3 | 3 |
| Objem expanzní nádoby-------(celkový/využitelný) | l | 10,0 / 8,3 | 10,0 / 8,3 | 10,0 / 8,3 |
| Využitelný výtlak čerpadla při průtoku 1 000 l/h | m H2O | 8,9 | 8,9 | 8,9 |
| Režim ohřevu TUV |
||||
| Možnost ohřevu TUV v nepřímotopném zásobníku | -- | ano | ano | ano |
| Regulace okruhu TUV | -- | ano | ano | ano |
| Rozsah nastavení teploty TUV (pouze tepelené čerpadlo) | °C | 10 - 50 | 10 - 50 | 10 - 50 |
| Rozsah nastavení teploty TUV (s kondenzačním kotlem) | °C | 10 - 65 | 10 - 65 | 10 - 65 |
| Maximální teplota TUV6 | °C | 65 | 65 | 65 |
| Maximální tlak v okruhu TUV | bar | 10 | 10 | 10 |
| Minimální tlak v okruhu TUV | bar | 0,3 | 0,3 | 0,3 |
| Odvod spalin --------------------(platí pro zemní plyn) | ||||
| Uzavřená spalovací komora | -- | ano | ano | ano |
| Celkové množství spalin při jmenovitém výkonu | kg/h | 52,0 | 52,0 | 52,0 |
| Celkové množství spalin při max. topném výkonu | kg/h | 52,0 | 52,0 | 52,0 |
| Celkové množství spalin při minimálním výkonu | kg/h | 9 | 9 | 9 |
| CO2 při min. / jmen. výkonu | % | 8,6 / 9,4 | 8,6 / 9,4 | 8,6 / 9,4 |
| CO vážené | mg/kWh | 11 | 11 | 11 |
| NOx vážené | mg/kWh | 31 | 31 | 31 |
| Třída NOx | -- | 6 | 6 | 6 |
| Teplota spalin při min. / jmen. výkonu | °C | 59 / 70 | 59 / 70 | 59 / 70 |
| Dispoziční výtlak ventilátoru na výstupním hrdle | Pa | 160 - 310 | 160 - 310 | 160 - 310 |
| Obecná data | ||||
| Elektrické napájení (venkovní jednotka) | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 |
| Elektrické napájení (vnitřní jednotka) | V/Ph/Hz | 230/1/50 | 230/1/50 | 230/1/50 |
| Maximální příkon (venkovní jednotka) | W | 6 160 | 6 930 | 8 190 |
| Maximální příkon (vnitřní jednotka) | W | 220 | 220 | 220 |
| Příkon oběhového čerpadla | W | 65 | 65 | 65 |
| Příkon ventilátoru spalin | W | 30 | 30 | 30 |
| Max. proud za normálního provozu | A | 10 | 11 | 12 |
| Chladivo | -- | R410A | R410A | R410A |
| Množství přednaplněného chladiva | g | 2 980 | 2 980 | 2 980 |
| Připojení okruhu chladiva - kapalná fáze | mm-palce | 9,52-3/8" | 9,52-3/8" | 9,52-3/8" |
| Připojení okruhu chladiva - plynná fáze | mm-palce | 15,88-5/8" | 15,88-5/8" | 15,88-5/8" |
| Max. délka okruhu s přednaplněným chladivem | m | 15 | 15 | 15 |
| Množství chladiva na každý další 1 metr | g/m | 50 | 50 | 50 |
| Maximální délka okruhu chladiva7 | m | 50 | 50 | 50 |
| Fáze odtávání | -- | Automaticky, možnost manuální aktivace | ||
| Realizace odtávání | -- | Horkým chladivem (reverzací) | ||
| Kompresor | -- | Rotační s inventorem | ||
| Počet kompresorů | ks | 1 | 1 | 1 |
| Počet ventilátorů | ks | 2 | 2 | 2 |
| Elektronický expanzní ventil EEV | -- | ano | ano | ano |
| Stupeň elektrického krytí---(platí pro vnitřní jednotku) | -- | IPX4D | IPX4D | IPX4D |
| Obsah vody ve vnitřní jednotce | l | 4,1 | 4,1 | 4,1 |
| Hmotnost vnitřní jednotky | kg | 61,8 | 61,8 | 61,8 |
| Hmotnost venkovní jednotky | kg | 100,0 | 100,0 | 100,0 |
| Hladina akustického výkonu8 | dB(A) | 64 | 64 | 66 |
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | ||||
| DB - suchý vzduch | ||||
| WB - vlhký vzduch | ||||
| (1) teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C | ||||
| (2) teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C | ||||
| (3) teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C | ||||
| (4) teplota okolí +35 °C / teplota vody 18 / 23 °C | ||||
| (5) teplota okolí +35 °C / teplota vody 7 / 12 °C | ||||
| (6) mezní teplota teploty TUV platí pouze při instalaci řídicí jednotky a aktivního režimu Legionella | ||||
| (7) pokud je okruh chladiva delší než 15 m musí se do okruhu doplnit chladivo | ||||
| (8) hladina akustického výkonu v souladu s ISO 9614 | ||||
|
|
|
 |
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
