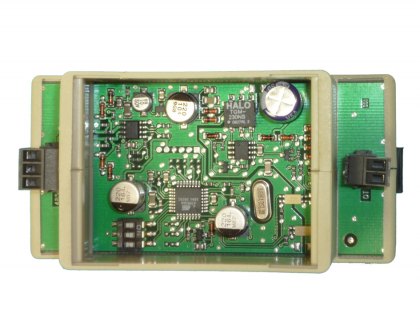

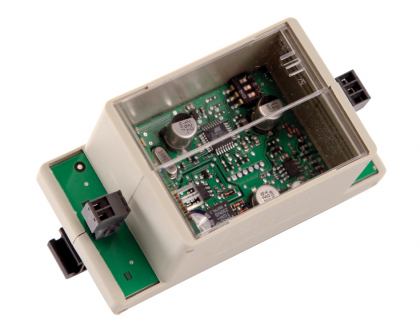

Interface pro kaskádu kotlů

Interface je komunikační převodník pro řazení vybraných typů topných kondenzačních kotlů IMMERGAS do kaskády. Kaskáda včetně topných zón je řízena pomocí regulátoru THETA. Maximální počet kotlů v kaskádě je 8.

Jednoduchá instalace do kotle
VICTRIX TERA V2 24 PLUS EU
VICTRIX TERA V2 35 PLUS EU
VICTRIX SUPERIOR 35 PLUS
Až 8 kotlů v kaskádě
Každý kotel v kaskádě musí mít svůj interface
Řízení otopné soustavy pomocí regulace THETA

Konfigurátor regulace kaskády

Poptat produkt

Aplikace v praxi
Příslušenství
Dokumentace
Možnosti připojení
Ceníky

Aplikace v praxi

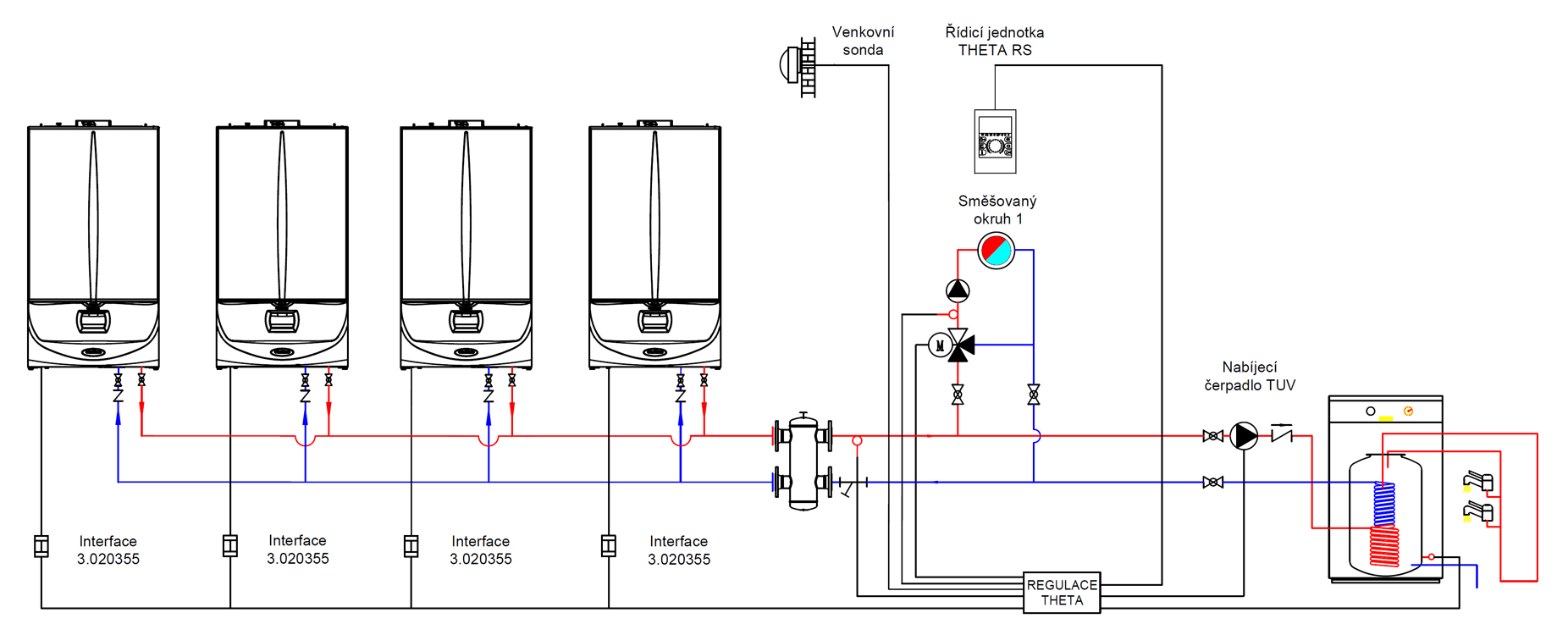

Sestava 1 s interfacem 3.020355 a regulátorem THETA
	4 x topný kotel IMMERGAS do 32 kW (viz Možnosti připojení) 4 x interface (3.020355) 1 x regulátor THETA (3.015244) 1 x řídicí jednotka THETA RS (3.015264) 1 x venkovní sonda (3.024511) 1 x MIX 1 x okruh TUV
zvětšit obrázek stáhnout schéma ve formátu dwg

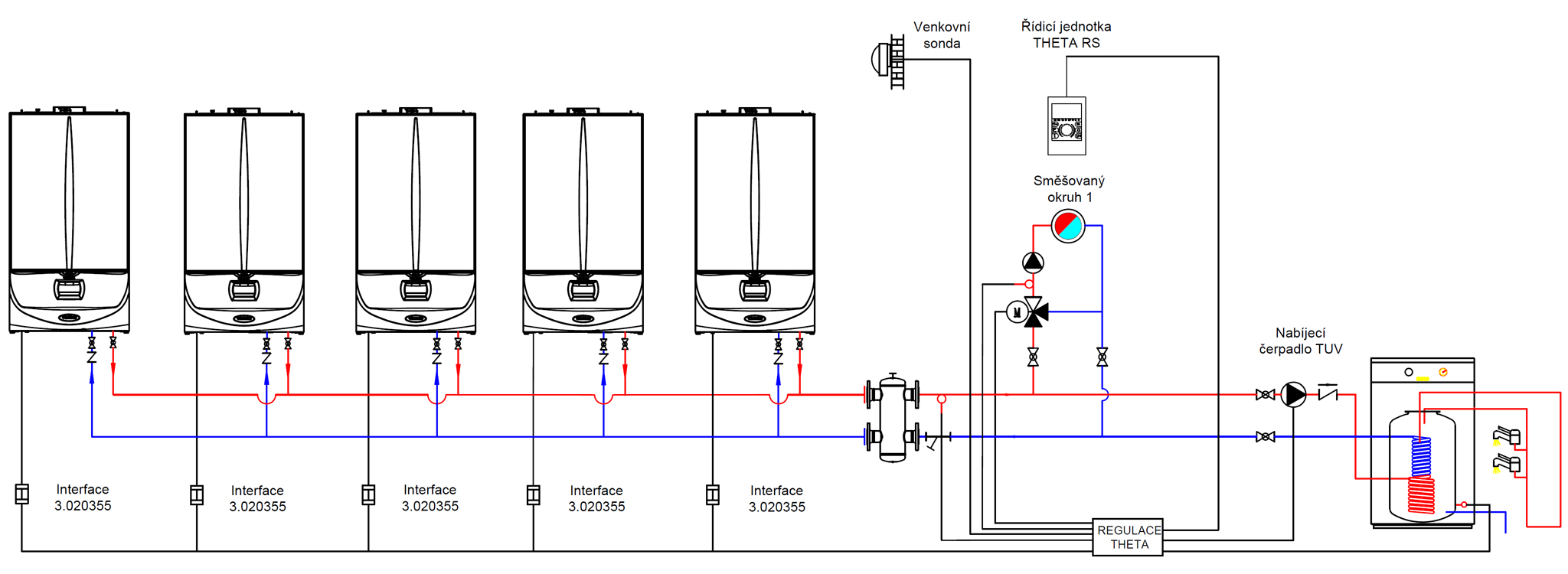

Sestava 1 s interfacem 3.020355 a regulátorem THETA
	5 x topný kotel IMMERGAS do 32 kW (viz Možnosti připojení) 5 x interface (3.020355) 1 x regulátor THETA (3.015244) 1 x řídicí jednotka THETA RS (3.015264) 1 x venkovní sonda (3.024511) 1 x MIX 1 x okruh TUV
zvětšit obrázek stáhnout schéma ve formátu dwg

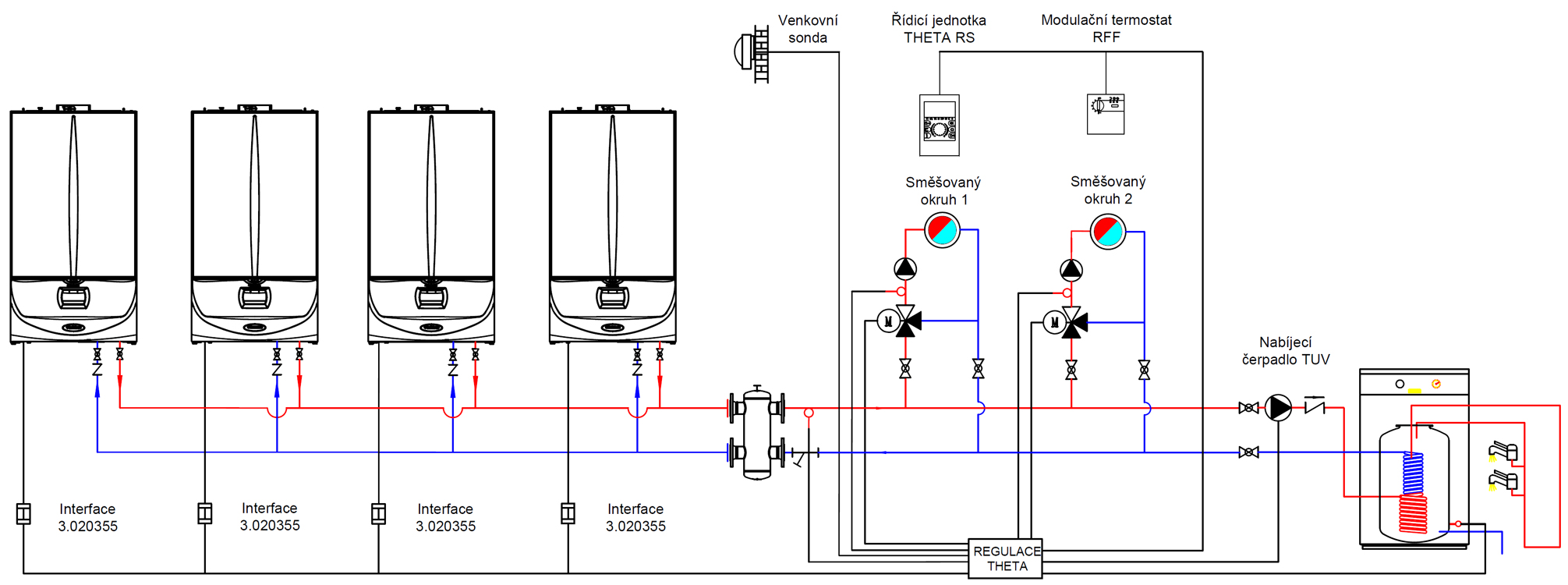

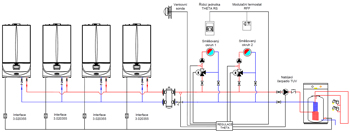

Sestava 2 s interfacem 3.020355 a regulátorem THETA
	4 x topný kotel IMMERGAS do 32 kW (viz Možnosti připojení) 4 x interface (3.020355) 1 x regulátor THETA (3.015244) 1 x řídicí jednotka THETA RS (3.015264) 1 x modulační termostat RFF (3.015245) 1 x venkovní sonda (3.024511) 2 x MIX 1 x okruh TUV
zvětšit obrázek stáhnout schéma ve formátu dwg

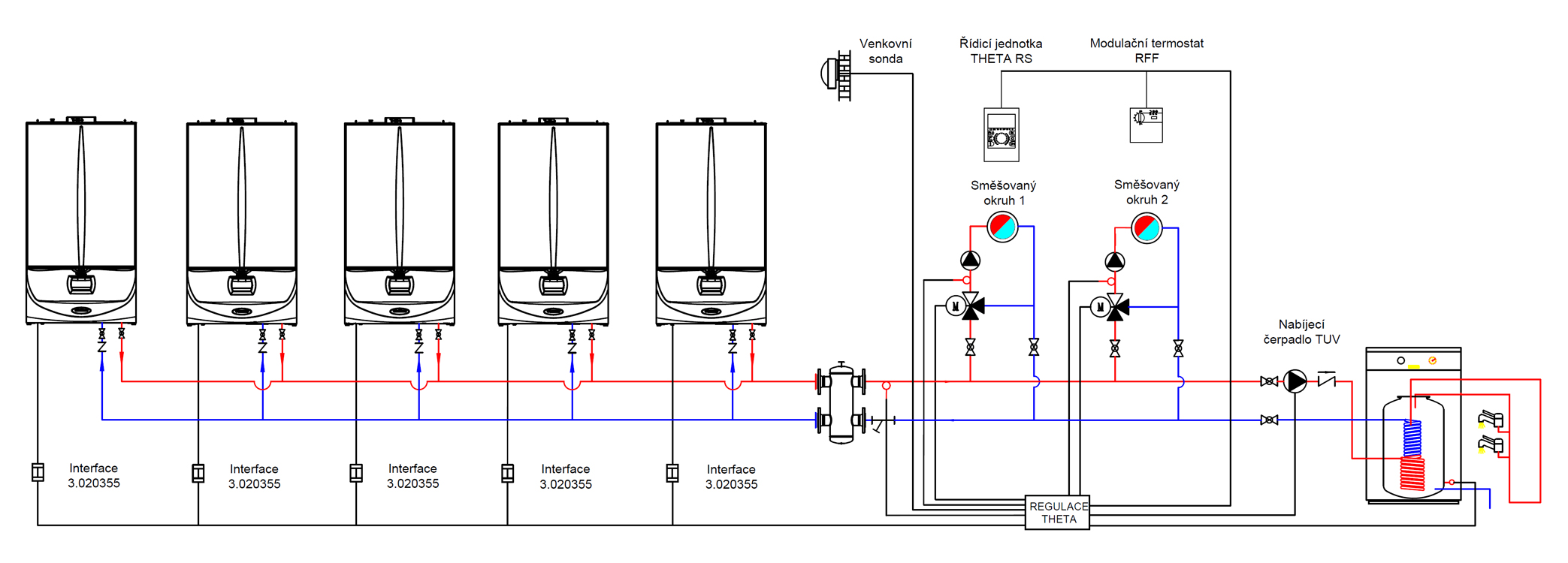

Sestava 2 s interfacem 3.020355 a regulátorem THETA
	5 x topný kotel IMMERGAS do 32 kW (viz Možnosti připojení) 5 x interface (3.020355) 1 x regulátor THETA (3.015244) 1 x řídicí jednotka THETA RS (3.015264) 1 x modulační termostat RFF (3.015245) 1 x venkovní sonda (3.024511) 2 x MIX 1 x okruh TUV
zvětšit obrázek stáhnout schéma ve formátu dwg

Příslušenství

	Kaskádová a řídicí regulace THETA - včetně připojovacích konektorů - řízení kaskády až 8 kotlů - řízení samostatného kotle - regulace okruhů NEMIX / 2x MIX / SOLAR / TUV - možnost připojení až 2 venkovních sond kód: 3.015244 více informací zde
	Podpůrný panel regulátoru THETA kód: 3.015265
	Venkovní sonda pro ekvitermní regulaci - pro inslalaci kotlů v kaskádě - lze použít pouze s regulátorem THETA - sonda se připojuje do svorkovnice regulátoru kód: 3.024511
	Prostorový termostat THETA RS - modulační řídicí jednotka - parametrizace řízeného okruhu topné soustavy - lze použít pouze s regulátorem THETA kód: 3.015264 více informací zde
	Modulační prostorový termostat RFF - modulační řídicí jednotka - manuální volba režimů řízeného okruhu topné soustavy - lze použít pouze s regulátorem THETA kód: 3.015245 více informací zde
	Příložná sonda snímání teploty topného okruhu - lze použít pouze s regulátorem THETA kód: 3.015267
	Sonda snímání teploty TUV v nepřímotopném bojleru - lze použít pouze s regulátorem THETA kód: 3.015268
	Sonda snímání teploty okruhu SOLAR - lze použít pouze s regulátorem THETA kód: 3.019374
