Úvodní stránka

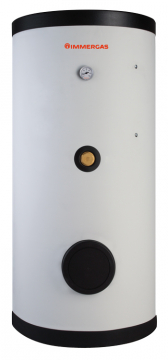

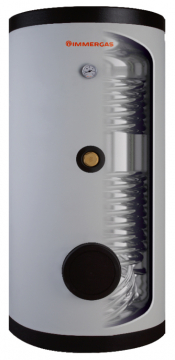

Stacionární nerezové nepřímotopné bojlery řady INOXSTOR V2 jsou určeny k ohřevu TUV ve spojení s jiným tepelným zdrojem, nejčastěji s plynovým kotlem nebo tepelným čerpadlem. Soustava plynový kotel a nepřímotopný zásobník TUV svým výkonem zaručuje dostatečné množství teplé užitkové vody i pro velké bytové jednotky, provozovny a restaurace. I v případě zvýšeného odběru TUV zásobníky dohřívají vodu kontinuálně a pracují obdobně jako průtokové ohřívače. Stacionární bojlery řady INOXSTOR V2 díky nerezovému plášti a nerezové spirále vynikají dlouhou životností a vysokým komfortem při ohřevu TUV. To vše je podtrženo kvatilní 50 mm vrstvou vnější izolace, která je vyrobena z PVC. Inovovaná konstrukce spirál bojleru umožňuje připojit solární panely pro doplňkový ohřev TUV pomocí sluneční energie.
| INOXSTOR 500 V2 |
|||
| Popis | Pozice | mm | Ø |
| Průměr zásobníku | D | 810 | 810 |
| Výška zásobníku | H | 1 735 | -- |
| Magnesiové anoda | AN1 | -- | 3/4" |
| Magnesiové anoda | AN2 | 289 | 3/4" |
| Inspekční příruba | ISP | 430 | 100 x 150 |
| Vstup SV do zásobníku | AF | 215 | 1" |
| Zpátečka do solárních panelů (volitelné) | RP | 305 | 1" |
| Vstup od solárních panelů (volitelné) | MP | 860 | 1" |
| Zpátečka otopné vody do zdroje tepla | RU | 960 | 1" |
| Cirkulace TUV (volitelné) | RC | 1 200 | 3/4" |
| Vstup otopné vody ze zdroje tepla | MU | 1 310 | 1" |
| Výstup teplé užitkové vody | AC | 1 420 | 1" |
| Čidlo snímání teploty TUV | B2 | 1 100 | -- |
| Čidlo snímání teploty TUV pro solární okruh (volitelné) | B12 | 500 | -- |
| Elektrické topné těleso (volitelné) | E15 | 910 | 1" 1/2 |
| Teploměr TUV | T | 1 350 | -- |
| Vzdálenost od země při dopojení čerpadlové jednotky solárního okruhu | X | 1 180 | -- |
stáhnout vnější a připojovací rozměry zásobníku TUV ve formátu dwg
| INOXSTOR 500 V2 |
||
| Energetický štítek | ||
|
(klikněte pro zvětšení) |
||
| Základní údaje | ||
| Objem zásobníku | l | 480 |
| Max. provozní tlak okruhu TUV | bar | 8 |
| Max. teplota TUV | °C | 99 |
| Max. provozní tlak topných spirál | bar | 6 |
| Max. teplota otopné vody (pro nabíjení) | °C | 90 |
| Míra vyzářené (rozptýlené) energie | kW h / 24 h | 2,41 |
| Počet topných spirál | ks | 2 |
| Hmotnost prázdného zásobníku | kg | 101,0 |
| Hmotnost plného zásobníku | kg | 598,9 |
| Horní spirála | ||
| Teplosměnná plocha topné spirály | m2 | 1,23 |
| Objem topné spirály | l | 7,0 |
| Výkon topné spirály | kW | 32,0 |
| Průtok spirálou | l / h | 1 845 |
| Tepelný spád ΔT | °C | 14,9 |
| Spodní spirála | ||
| Teplosměnná plocha topné spirály | m2 | 1,84 |
| Objem topné spirály | l | 10,6 |
| Výkon topné spirály | kW | 52,0 |
| Průtok spirálou | l / h | 3 057 |
| Tepelný spád ΔT | °C | 14,6 |
|
|
|
 |
|
|
|
|
|
|
