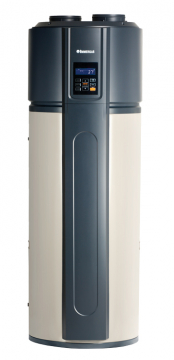

IMMERWATER 300S V4 je tepelné čerpadlo typu vzduch/voda a je určeno pro ohřev teplé užitkové vody ve vestavěném smaltovaném zásobníku o objemu 272 litrů.

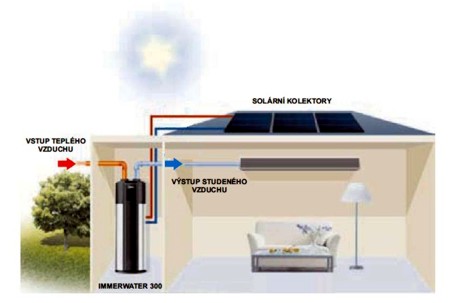

Tepelné čerpadlo je dále z výroby vybaveno elektrickým topným tělesem i nepřímotopnou smaltovanou spirálou. Elektrické topné těleso zajišťuje ohřev TUV v případech, kdy je teplota vzduchu příliš nízká a tepelné čerpadlo by tak nezískalo dostatek tepelné energie pro ohřev. Navíc nepřímotopnou spirálu lze připojit k externímu zdroji tepla, například k solárnímu systému.

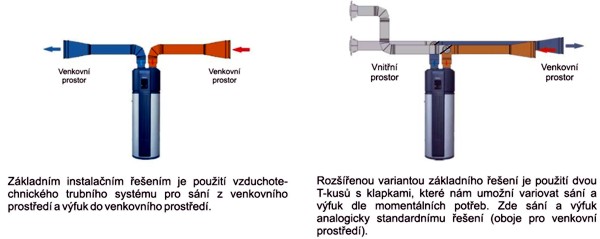

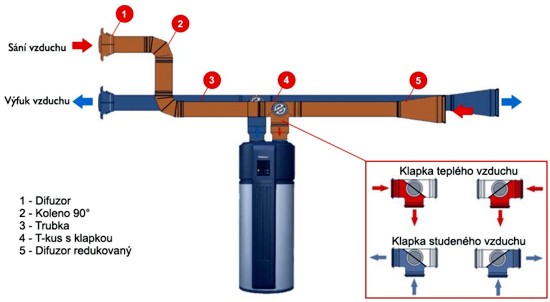

Vzduch je jako primární zdroj tepelné energie přiváděn pomocí ventilátoru a variabilního trubního systému přímo na výparník. Výkon tepelného čerpadla vzduch / voda ovlivňuje zejména vstupní teplota vzduchu. IMMERWATER 300S V4 je navržen tak, aby pracoval v širokém rozsahu teplot vnějšího vzduchu a to už od -7 °C až do +43 °C.

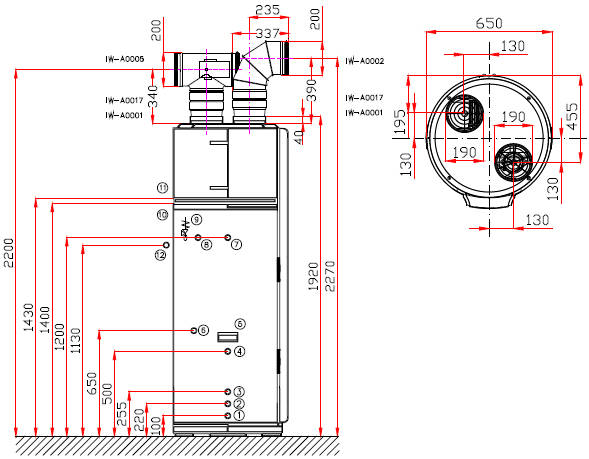

| IMMERWATER 300S V4 |
||
| 1 | ------ | Vypouštěcí ventil zásobníku |
| 2 | Vstup SV - 3/4" | |
| 3 | Zpátečka nepřímotopné spirály - 3/4" | |
| 4 | Vstup nepřímotopné spirály - 3/4" | |
| 5 | Madlo | |
| 6 | Jímka čidla nepřímotopné spirály - ø 9 mm | |
| 7 | Výstup TUV - 3/4" | |
| 8 | Anodová tyč - 3/4" | |
| 9 | Pojistný ventil - 1 MPa | |
| 10 | Sporní odvod kondenzátu - ø 20 mm | |
| 11 | Horní odvod kondenzátu - ø 9 mm | |
| ------- | ||
stáhnout vnější a připojovací rozměry čerpadla ve formátu dwg

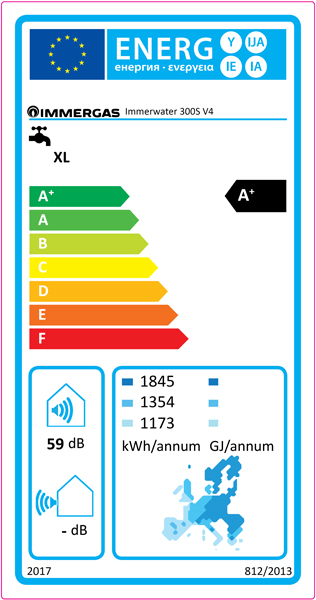

| IMMERWATER 300S V4 | |||
| Energetický štítek | |||
|
(klikněte pro zvětšení) |
|||
| Základní údaje |
|||
| Třída energetické účinnosti ohřevu TUV | A+ | ||
| Deklarovaný zátěžový profil | XL | ||
| Model tepelného čerpadla | RSJ-35/300RDN3-D(S) | ||
| Výkon tepelného čerpadla | W | 3000 | |
| Příkon kompresoru | W | 850/1095 | |
| Přívod el. proudu | V/Hz | 230/50 | |
| Objem zásobníku TUV | l | 272 | |
| Výkon elektrické spirály | W | 3000 | |
| COP* | - | 3,6 | |
| Výrobce kompresoru | Mitsubishi Electric | ||
| Typ kompresoru | rotační | ||
| Model kompresoru | RB233GRDC | ||
| Typ chladiva | - | R134a | |
| Množství chladiva | g | 1200 | |
| Hodnota GWP | 1430 | ||
| Hodnota envivalentu CO2 | t | 2 | |
| Max. provozní tlak v zásobníku TUV | MPa | 1 | |
| Rozsah teploty ohřevu TUV | °C | 38 - 70 | |
| Pojistný ventil | MPa | 1 | |
| Průměr trubky nepřímotopné spirály | mm | 22 | |
| Délka trubky nepřímotopné spirály | m | 10 | |
| Předávací plocha nepřímotopné spirály | m2 | 0,7 | |
| Max. tlak v nepřímotopné spirále | MPa | 0,7 | |
| Průměr hrdel sání/výfuk vzduchu | mm | 190/190 | |
| Max. délka sání+výfuk vzduchu | m | 10 | |
| Max. statický tlak | Pa | 30 | |
| Typ ventilátoru | - | radiální | |
| Počet rychlostí ventilátoru | - | 3 | |
| Průtok vzduchu | m3/h | 414/355/312 | |
| Hlučnost | dB | 48 | |
| Vnější rozměry (průměr/výška) | mm | 650/1920 | |
| Hmotnost bez obalu | kg | 113 | |
| Vnější rozměry včetně obalu (š x v x h) | mm | 745 x 2030 x 775 | |
| Hmotnost včetně obalu | kg | 129 | |
| Parametry jsou vztaženy k teplotě nasávaného vzduchu 15°C, teplotě vyfukovaného vzduchu 12°C, vstupní teplotě SV 15°C a teplotě TUV 45°C. | |||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
--
|
|
|
|
|
 |
|
|
 |
