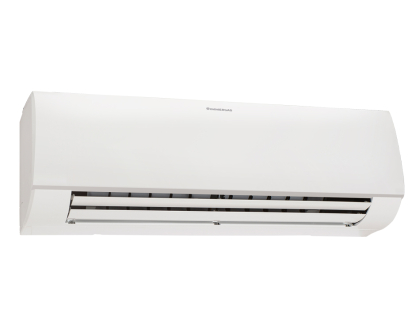

Nástěnná jednotka HYDRO 3 V2 je zařízení na bázi konvektoru. Její využití je jak na vytápění, tak i na chlazení. Jako zdroj tepla (režim vytápění) či chladu (režim klimatizace) se nejčastěji používá tepelné čerpadlo.
Jednotka HYDRO 3 V2 se skládá z ventilátoru a výměníku tepla/chladu. Do výměníku je přiváděna teplá nebo studená voda z tepelného čerpadla. Radiální ventilátor vhání vzduch do místnosti přes výměník, kde se vzduch ohřeje nebo ochladí dle aktuálně zvoleného režimu. Pokud bude jednotka využívána i na chlazení, musí být zajištěn odvod kondenzátu.

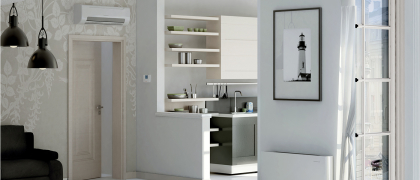

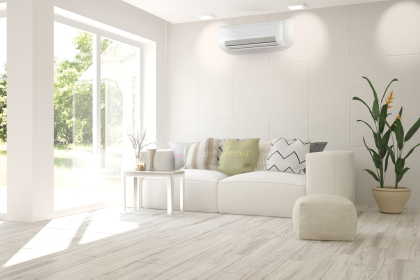

Jednotky HYDRO V2 nacházejí své využití v bytech a rodinných domech, kde je jejich hlavní funkcí zajistit maximální tepelnou pohodu uživateli.

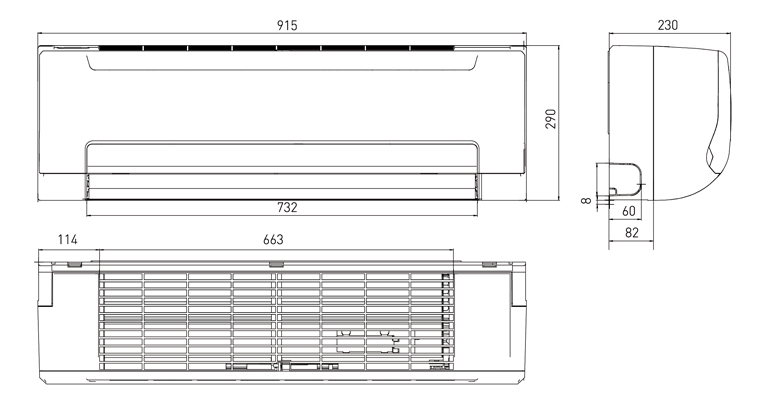

| Model jednotky |
Šířka mm |
Výška mm |
Hloubka mm |
Přívod el. proudu V / Hz |
Hmotnost kg |
| HYDRO 3 V2 | 915 | 290 | 230 | 230 / 50 | 12,7 |

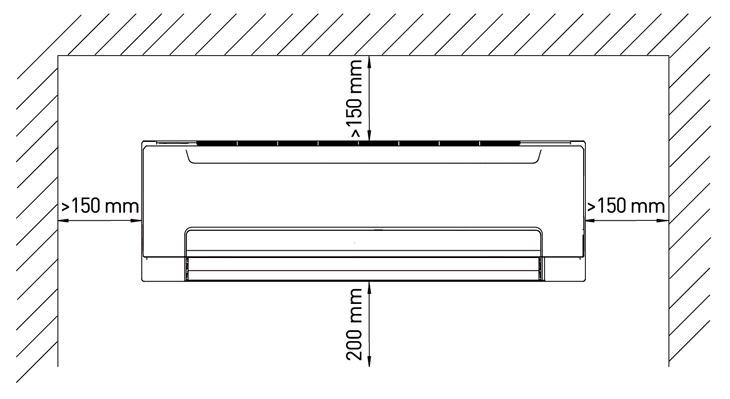

Minimální vzdálenosti jednotky od stěn
| HYDRO 3 V2 |
||
| Chladicí výkon1 při MAX. / STŘED. / MIN. rychlosti ventilátoru | kW | 2,70 / 2,59 / 2,39 |
| Průtok vody1 při MAX. / STŘED. / MIN. rychlosti ventilátoru | l/h | 480 / 460 / 420 |
| Příkon1 při MAX. / STŘED. / MIN. rychlosti ventilátoru | W | 13 / 11 / 10 |
| Tepelný výkon2 při MAX. / STŘED. / MIN. rychlosti ventilátoru | kW | 2,94 / 2,80 / 2,58 |
| Průtok vody2 při MAX. / STŘED. / MIN. rychlosti ventilátoru | l/h | 510 / 490 / 460 |
| Příkon2 při MAX. / STŘED. / MIN. rychlosti ventilátoru | W | 11 / 11 / 9 |
| Tepelný výkon3 při MAX. / STŘED. / MIN. rychlosti ventilátoru | kW | 3,29 / 3,03 / 2,63 |
| Průtok vody3 při MAX. / STŘED. / MIN. rychlosti ventilátoru | l/h | 480 / 460 / 420 |
| Příkon3 při MAX. / STŘED. / MIN. rychlosti ventilátoru | W | 12 / 10 / 8 |
| Průtok vzduchu při MAX. / STŘED. / MIN. rychlosti ventilátoru | m3/h | 492 / 454 / 400 |
| Průtok vzduchu při MAX. / STŘED. / MIN. rychlosti ventilátoru | CFM | 289 / 267 / 235 |
| Elektrické připojení | V / Hz | 230 / 50 |
| Elektrický proud | A | 0,16 |
| Hladina akustického tlaku při MAX. / STŘED. / MIN. rychlosti ventilátoru | dB (A) | 32 / 30 / 27 |
| Hladina akustického výkonu při MAX. / STŘED. / MIN. rychlosti ventilátoru | dB (A) | 44 / 42 / 39 |
| Maximální provozní tlak výměníku | bar | 16 |
| Minimální provozní tlak výměníku | bar | 1,5 |
| Připojení hydraulického okruhu jednotky | palce | 3/4" |
| Připojení odvodu kondenzátu | mm | 20 |
| Minimální provozní teplota chladicí vody | °C | 3 |
| Maximální provozní teplota chladicí vody | °C | 20 |
| Minimální provozní teplota topné vody | °C | 30 |
| Maximální provozní teplota topné vody | °C | 70 |
| Doporučená provozní teplota topné vody | °C | 50 |
| Hmotnost | kg | 12,7 |
| Technická data jsou vztažena k podmínkám: | ||
| DB - suchý vzduch | ||
| WB - vlhký vzduch | ||
| (1) teplota vstupní vody +7 °C, teploty výstupní vody +12 °C, teplota vzduchu 27 °C DB / 19 °C WB | ||
| (2) teplota vstupní vody +45 °C, teploty výstupní vody +40 °C, teplota vzduchu 20 °C DB | ||
| (3) teplota vstupní vody +50 °C, teploty výstupní vody +50 °C, teplota vzduchu 20 °C DB | ||
