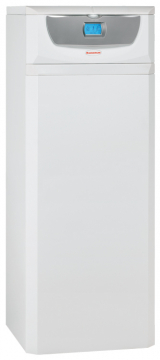

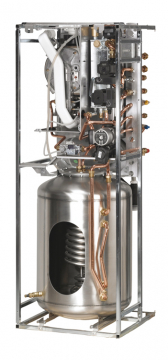

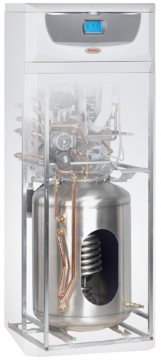

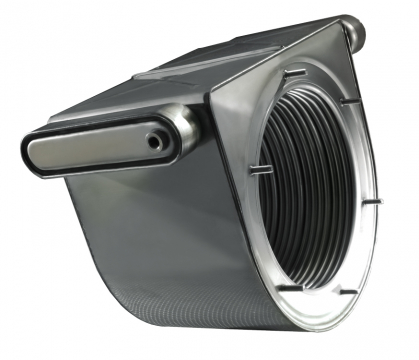

Immergas HERCULES Condesing ABT 32 3 ErP je stacionární kondenzační kotel s uzavřenou spalovací komorou a nuceným odvodem spalin o tepelném výkonu 6,9 - 32,0 kW, určený k vytápění a ohřevu TUV ve vestavěném nerezovém zásobníku o objemu 120 litrů. Kotel kombinuje výhody kondenzační technologie s možností rozdělení topného systému do několika nezávislých zón. Kotel je uspořádán vertikálně, ve vrchní části je spalovací komora, ve spodní části se nachází nerezový zásobník TUV.

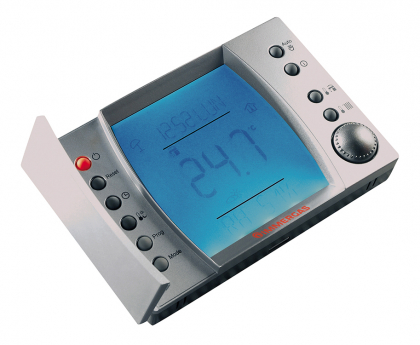

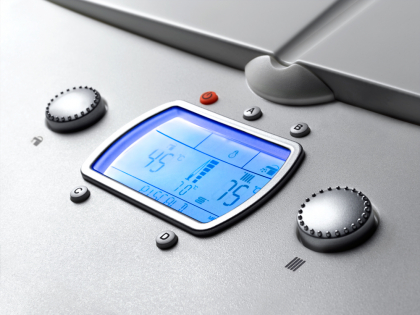

Díky elektronickému vybavení, lze připojit řídicí jednotku Super CAR, díky které je možné monitorování kotle, dálkové ovládání a ekvitermní regulace. Kotel je již z výroby digitální zónovou centrálou včetně energeticky úsporných oběhových čerpadel a směšovacích ventilů.

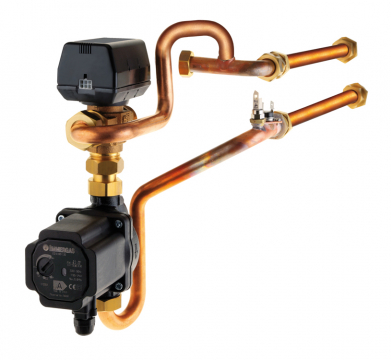

Kotel v základní výbavě umožňuje provoz jedné topné zóny s radiátory a jedné podlahové zóny. Po připojení speciální rozšiřující sady (volitelné) je možné vytápět další jednu nezávislou podlahovou zónu. Zásobník TUV po připojení rozšiřující solární sady (volitelné) je možné dohřívat solární energií.
 |
 |

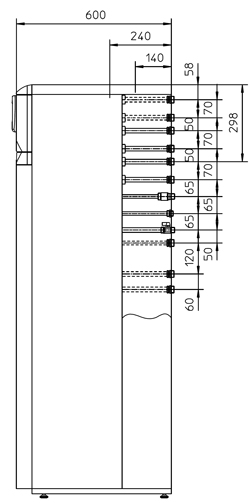

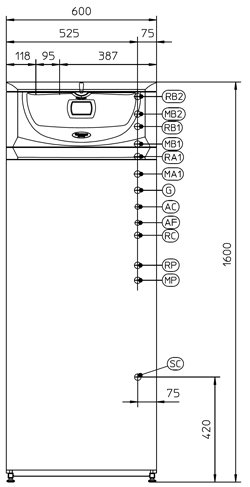

| HERCULES Condensing ABT 32 3 ErP |
|||
| RB2 | zpátečka z podlahového systému 1" (zóna 3)* | AC | výstup teplé užitkové vody 3/4" |
| MB2 | výstup do podlahového systému 1" (zóna 3)* | AF | vstup SV - plnění kotle 3/4" |
| RB1 | zpátečka z podlahového systému 1" (zóna 2) | RC | cirkulace TUV 1/2" * |
| MB1 | výstup do podlahového systému 1" (zóna 2) | RP | zpátečka do solárních panelů 3/4" * |
| RA1 | zpátečka z topného systému 3/4" (zóna 1) | MP | výstup ze solárních panelů 3/4" * |
| MA1 | výstup do topného systému 3/4" (zóna 1) | SC | odvod kondenzátu |
| G | přívod plynu 1/2" | * | volitelné příslušenství |
stáhnout rozměry kotle ve formátu dwg
| HERCULES Condensing ABT 32 3 ErP |
|||||
| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3+
|
||||
| Typ spotřebiče |
C12, C33
|
||||
| Váha bez vody | kg |
127,9
|
|||
| Váha s vodou | kg | 254,0 | |||
| Výška | mm |
1600
|
|||
| Šířka | mm |
600
|
|||
| Hloubka | mm |
600
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon | kW |
7,3-33,0
|
|||
| Min. - max. výkon - ohřev | kW | 6,9-32,0 | |||
| Min. - max. výkon - vytápění | kW |
6,9-32,0
|
|||
| Účinnost | |||||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % | 94,5 | |||
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % | 96,9 | |||
| Účinnost při 30% výkonu a tepelném spádu 50-30°C | % | 105,8 | |||
| Účinnost při 100% výkonu a tepelném spádu 50-30°C | % | 104,7 | |||
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
107,3
|
|||
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 107,3 | |||
| Certifikát účinnosti EU 92/42 CEE | * |
****
|
|||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle ZAP/VYP | % |
0,75/0,20
|
|||
| Komínová ztráta s hořákem ZAP/VYP | % |
0,03/2,90
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
|||
| Průměry trysek hlavního hořáku G20/G31 | mm |
---/6,00
|
|||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
25-85
|
|||
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
25-50
|
|||
| Objem expanzní nádoby | l |
10,8
|
|||
| Přetlakování expanzní nádoby | bar |
1
|
|||
| Objem vody v kotli | l |
6,7
|
|||
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
2,94
|
|||
| Výroba teplé vody - bojler 120 litrů | |||||
| Teplota teplé užitkové vody | °C |
20-60
|
|||
| Minimální tlak vody pro výrobu TUV | bar |
0,3
|
|||
| Max. tlak okruhu TUV | bar |
8
|
|||
| Specifický průtok "D" dle EN 625 | l/min. |
24,3
|
|||
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
16,0
|
|||
| Elektrické připojení | |||||
| Připojení na el. síť | V/Hz |
230/50
|
|||
| Proud | A |
0,9
|
|||
| Příkon celkový | W |
130
|
|||
| Příkon čerpadla kotle | W |
57,7
|
|||
| Příkon čerpadla topné zóny | W | 37,3 | |||
| Elektrické krytí | -- |
IPX5D
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Odvod spalin do komínu | mm |
--
|
|||
| Celkové množství spalin při max. výkonu | kg/hod |
52
|
|||
| Celkové množství spalin při min. výkonu | kg/hod |
12
|
|||
| CO2 při min/max výkonu | % |
8,9/9,4
|
|||
| Vážené NOx | mg/kWh |
52
|
|||
| Vážené CO | mg/kWh |
17
|
|||
| Teplota spalin při min/max výkonu | °C |
64/73
|
|||
| Minimální tah komína | Pa |
--
|
|||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Elektronické modulované čerpadlo (PWM) |
✔
|
||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||
| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem |
✔
|
||||
| Jednotkou Super CAR a venkovní sondou |
✔
|
||||
| Deskou relé | ✔ | ||||
| Zónovou centrálou |
✔
|
||||
| Regulace teploty analog. signálem 0 - 5 V | ✔ | ||||
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
