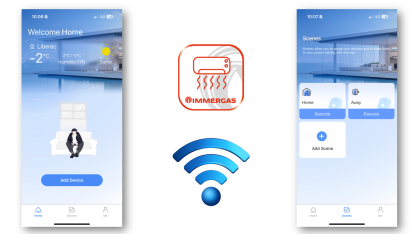

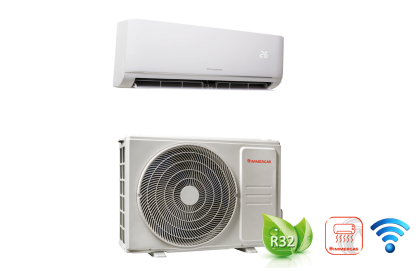

Nástěnné klimatizace GOTHA zaujmou především jednoduchou instalací a nadčasovým designem, díky kterému budou dominovat v jakémkoli interiéru. Jsou výborným řešením pro zákazníky, kteří ocení jednoduché ovládání vnitřní jednotky přes Wi-Fi pomocí chytrého telefonu. Klimatizace GOTHA se skládá vždy z jedné vnitřní a z jedné venkovní jednotky. Uživateli nabízí ty nejmodernější technologie, jako je například funkce "FOLLOW ME", kdy prostorovou teplotu vzduchu v místnosti lze snímat přímo z teplotního čidla v dálkovém ovladači. Jednotka je tak schopna reagovat na aktuální teplotu tam, kde je ovladač umístěn. Pro, bez nadsázky, laboratorní kvalitu vyfukovaného vzduchu je tato série klimatizací v základní výbavě osazena zdravotním filtrem a ionizátorem vzduchu. Zároveň využívá ekologicky šetrného chladiva R32, které výrazně snižuje dopad na životní prostředí. Série GOTHA disponuje širokými výkony jak pro režim CHLAZENÍ, tak pro režim VYTÁPĚNÍ.

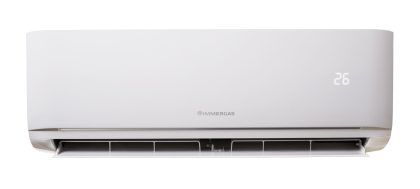

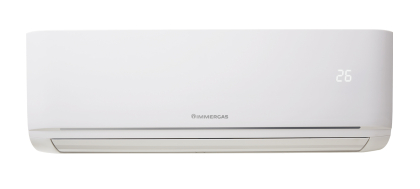

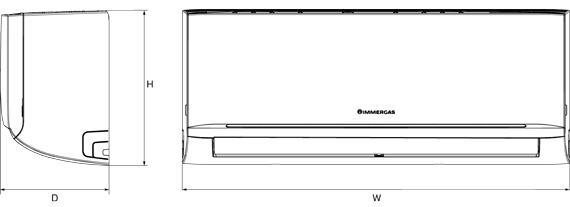

Vnitřní jednotka GOTHA
| Vnitřní jednotka model | Šířka mm |
Výška mm |
Hloubka mm |
Odvod kondenzátu mm |
Přívod el. proudu 230 V/50 Hz |
Okruh chladiva kapalná fáze |
Okruh chladiva plynná fáze |
Hmotnost kg |
| GOTHA 9 | 805 | 296 | 205 | 16 | z venkovní jednotky | 1/4" | 3/8" | 8,7 |
| GOTHA 12 | 805 | 296 | 205 | 16 | z venkovní jednotky | 1/4" | 3/8" | 8,7 |

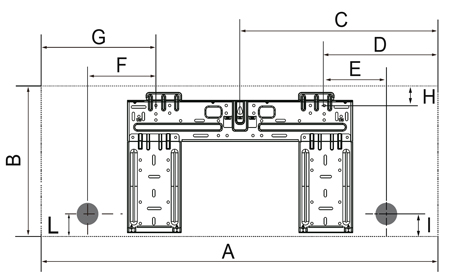

Vnitřní jednotka GOTHA - konzola
| Vnitřní jednotka model |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
G mm |
H mm |
I mm |
L mm |
| GOTHA 9 | 805 | 296 | 403 | 231 | 121 | 190 | 230 | 36 | 53 | 47 |
| GOTHA 12 | 805 | 296 | 403 | 231 | 121 | 190 | 230 | 36 | 53 | 47 |

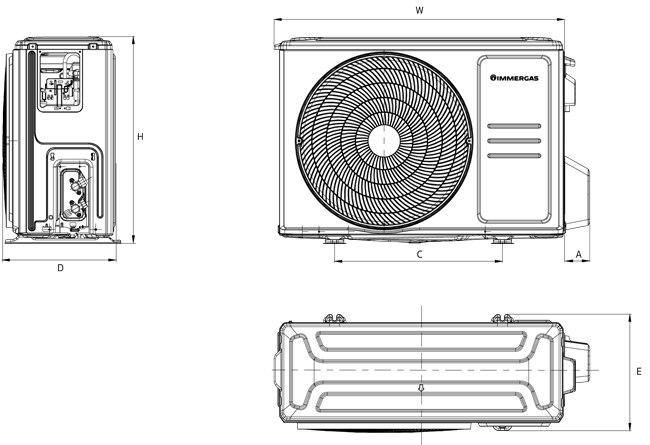

Venkovní jednotka GOTHA
| Venkovní jednotka model | H mm |
W mm |
D mm |
C mm |
A mm |
E mm |
Odvod kondenzátu mm |
Přívod el. proudu V / Hz |
Okruh chladiva kapalná fáze |
Okruh chladiva plynná fáze |
Hmotnost kg |
| GOTHA 9 | 555 | 765 | 303 | 452 | 70 | 314 | 20 | 230/50 | 1/4" | 3/8" | 26,4 |
| GOTHA 12 | 555 | 765 | 303 | 452 | 70 | 314 | 20 | 230/50 | 1/4" | 3/8" | 26,4 |
| GOTHA 9 |
GOTHA 12 |
||
| Energetická třída CHLAZENÍ | A+++ | A+++ | |
| Energetická třída VYTÁPĚNÍ | A++ / A+++ | A++ / A+++ | |

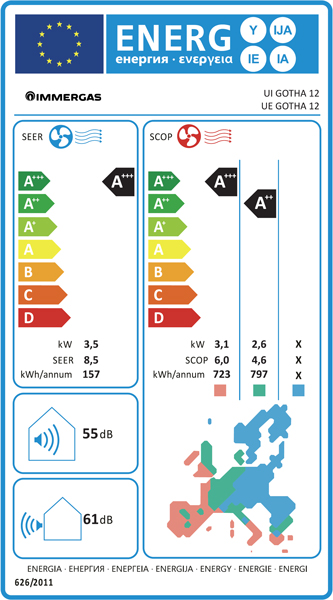

| Energetický štítek (EU 626/2011) |  |
 |
|
| Klimatizace | |||
| Jmenovitý výkon CHLAZENÍ / VYTÁPĚNÍ | Btu/h | 9 000 / 10 000 | 12 000 / 13 000 |
| Jmenovitý výkon CHLAZENÍ / VYTÁPĚNÍ | kW | 2,64 / 2,93 | 3,52 / 3,81 |
| Výkonový rozsah CHLAZENÍ (min. - max.) | kW | 1,03 - 3,32 | 3,38 - 4,31 |
| Výkonový rozsah VYTÁPĚNÍ (min. - max.) | kW | 0,82 - 3,37 | 1,07 - 4,38 |
| ERR / COP | -- | 4,2 / 4,5 | 3,5 / 3,9 |
| SEER1 / SCOP2 | -- | 8,8 / 4,6 | 8,5 / 4,6 |
| Cirkulace vzduchu vnitřní jednotky - V/S/N3 | m3/h | 510/360/300 | 520/370/310 |
| Cirkulace vzduchu venkovní jednotky | m3/h | 2 150 | 2 200 |
| Nastavitelný rozsah teplot v prostoru v režimu CHLAZENÍ | °C | 16 ~ 32 | 16 ~ 32 |
| Rozsah venkovních teplot v režimu CHLAZENÍ | °C | -15 ~ 50 | -15 ~ 50 |
| Nastavitelný rozsah teplot v prostoru v režimu VYTÁPĚNÍ | °C | 0 ~ 30 | 0 ~ 30 |
| Rozsah venkovních teplot v režimu VYTÁPĚNÍ | °C | -20 ~ 24 | -20 ~ 24 |
| Hlučnost | |||
| Hladina akustického tlaku - V/S/N3 - vnitřní jednotka4 | dB(A) | 37/31/22 | 39/33/22 |
| Hladina akustického tlaku - venkovní jednotka4 | dB(A) | 54,0 | 54,5 |
| Hladina akustického výkonu - vnitřní jednotka4 | dB(A) | 54,0 | 55,0 |
| Hladina akustického výkonu - venkovní jednotka4 | dB(A) | 58,0 | 61,0 |
| Elektrické připojení |
|||
| Elektrické napájení | V/Ph/Hz | 230/1/50 | 230/1/50 |
| Přívod elektrického napájení | -- | do venkovní jednotky | |
| Jmenovitý příkon CHLAZENÍ / VYTÁPĚNÍ | W | 628 / 651 | 1 005 / 977 |
| Maximální příkon | W | 2 200 | 2 200 |
| Provozní proud CHLAZENÍ / VYTÁPĚNÍ | A | 2,73 / 2,83 | 4,37 / 4,24 |
| Maximální proud | A | 10,5 | 10,5 |
| Minimální průřez kabelu napájení | mm2 | 3 x 1,5 | 3 x 1,5 |
| Průřez napájecího+komunikačního kabelu vnitřní jednotky | mm2 | 5 x 1,5 | 5 x 1,5 |
| Elektrické napájení vnitřní jednotky + komunikace | -- | z venkovní jednotky | |
| Doporučený jistič | A | 16 | 16 |
| Okruh chladiva | |||
| Chladivo | -- | R32 | R32 |
| Množství přednaplněného chladiva | g | 620 | 620 |
| Připojení okruhu chladiva - kapalná fáze | mm-palce | 6,35-1/4" | 6,35-1/4" |
| Připojení okruhu chladiva - plynná fáze | mm-palce | 9,52-3/8" | 9,52-3/8" |
| Maximální délka s přednaplněným chladivem | m | 5 | 5 |
| Minimální délka okruhu chladiva | m | 3 | 3 |
| Maximální délka okruhu chladiva včetně převýšení | m | 25 | 25 |
| Maximální převýšení okruhu chladiva | m | 10 | 10 |
| Doplnění chladiva | g/m | 12 | 12 |
| Obecná data | |||
| Rozměry vnitřní jednotky (š x v x h) | mm | 805 x 296 x 205 | 805 x 296 x 205 |
| Rozměry venkovní jednotky (š x v x h) | mm | 835 x 555 x 303 | 835 x 555 x 303 |
| Hmotnost vnitřní jednotky - netto / brutto | kg | 8,7 / 11,5 | 8,7 / 11,3 |
| Hmotnost venkovní jednotky - netto / brutto | kg | 26,4 / 28,8 | 26,4 / 28,7 |

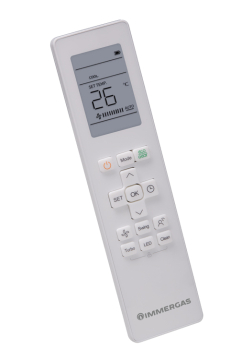

| Dálkový ovladač v základní výbavě | -- | ano | ano |
| Vestavěný Wi-Fi modul v základní výbavě | -- | ano | ano |
| Aktivní uhlíkový filtr v základní výbavě | -- | ano | ano |
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | |||
| (1) sezonní koeficient energetické efektivnosti vyjadřující energetickou účinnost klimatizace používané po dobu celého roku | |||
| (2) sezonní topný faktor je průměrem za celou topnou sezónu (při průměrných teplotních podmínkách) | |||
| (3) otáčky V / S / N = vysoké / střední / nízké | |||
| (4) hladina hluku je testována bezdozvukové komoře, hodnoty ve skutečnosti mohou být ovlivněny místními podmínkami | |||
 |
|
 |
|
|
|
|
