Firma IMMERGAS přináší řešení, které umožňuje samostatné řízení jednotlivých topných okruhů o stejných nebo i o různých teplotách topné vody.
Různé požadavky uživatele jsou jednoduše vyřešeny volbou vhodného typu jednotky DIM ErP, díky které je zabezpečen bezproblémový provoz víceokruhového topného systému s možností automatické regulace, bez zvláštních nároků na obsluhu.

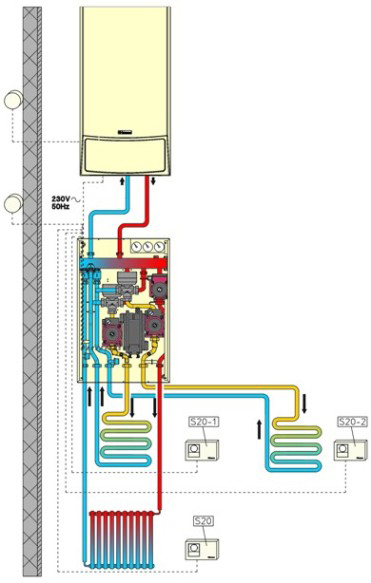

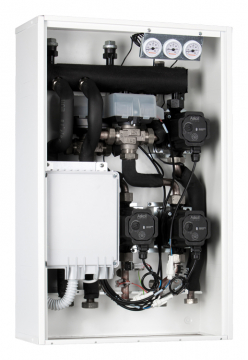

Jednotka DIM vysoká / 2 x nízká ErP je vybavena energeticky úspornými čerpadly a umožňuje regulovat tři nezávislé topné zóny o různých teplotách. První zóna je radiátorová s rozsahem teploty topné vody 25°C-85°C, druhá a třetí nezávislá zóna je podlahová s rozsahem teploty topné vody 25°C-50°C. Ekvitermní regulace podlahových zón je v základní výbavě jednotky DIM ErP. Každou nezávislou zónu lze řídit pomocí prostorového termostatu..

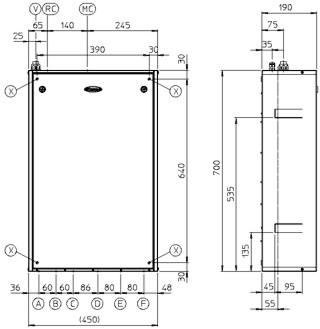

| DIM vysoká / 2 x nízká ErP |
|||
| V | přívod el. proudu | A | zpátečka vysokoteplotní zóny - 3/4" |
| X | otvory pro upevnění jednotky | B | zpátečka nízkoteplotní zóny 1 - 1" |
| RC | zpátečka do kotle - 3/4" | C | zpátečka nízkoteplotní zóny 2 - 1" |
| MC | výstup z kotle - 3/4" | D | výstup nízkoteplotní zóny 2 - 1" |
| E | výstup nízkoteplotní zóny 1 - 1" | ||
| F | výstup vysokoteplotní zóny - 3/4" | ||
stáhnout rozměry jednotky DIM ErP ve formátu dwg
| DIM vysoká / 2 x nízká ErP |
||
| Max. tlak topného okruhu | bar | 3 |
| Max. teplota topného okruhu | °C | 90 |
| Rozsah regulace vysokoteplotní zóny | °C | 25 - 85 |
| Nastavení minima nízkoteplotních zón | °C | 25 nebo 35 |
| Nastavení maxima nízkoteplotních zón | °C | 50 nebo 75 |
| Havarijní termostaty nízkoteplotních zón | °C | 55 |
| Objem vody v jednotce | l | 1,9 |
| Výtlak čerpadla vysokoteplotní zóny - průtok 1 000 l/h | m H2O | 2,98 |
| Výtlak čerpadla nízkoteplotní zóny 1 - průtok 1 000 l/h | m H2O | 3,10 |
| Výtlak čerpadla nízkoteplotní zóny 2 - průtok 1 000 l/h | m H2O | 3,10 |
| Stupeň el. krytí | -- | IPX5D |
| Elektrické připojení | V / Hz | 230 / 50 |
| Nominální příkon | A | 0,95 |
| Příkon v režimu STAND-BY | W | 1,2 |
| Celkový elektrický výkon | W | 135 |
| Index energetické účinnosti čerpadla (EEI) | -- | ≤ 0,23 část 2 |
| Váha prázdné jednotky | kg | 23,2 |
| Max. vzdálenost jednotky DIM ErP od kotle | m | 15 |
| Typ čerpadla - vysokoteplotní zóny | -- | ASKOLL ES2 |
| Typ čerpadla - nízkoteplotní zóny 1 | -- | ASKOLL ES2 |
| Typ čerpadla - nízkoteplotní zóny 2 | -- | ASKOLL ES2 |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
