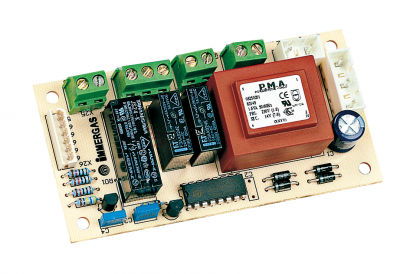

Deska relé

Deska relé slouží k ovládání externích prvků či k řízení topného systému o více zónách. Je osazena třemi relé, ke kterým je možné přiřadit požadovanou funkci.

  • Řízení čerpadla či zónového ventilu 1
  • Řízení čerpadla či zónového ventilu 2
  • Pokyn pro externí plynový ventil
  • Výstup poruchy kotle
  • Signalizace provozu kotle
Poptat produkt

Aplikace v praxi

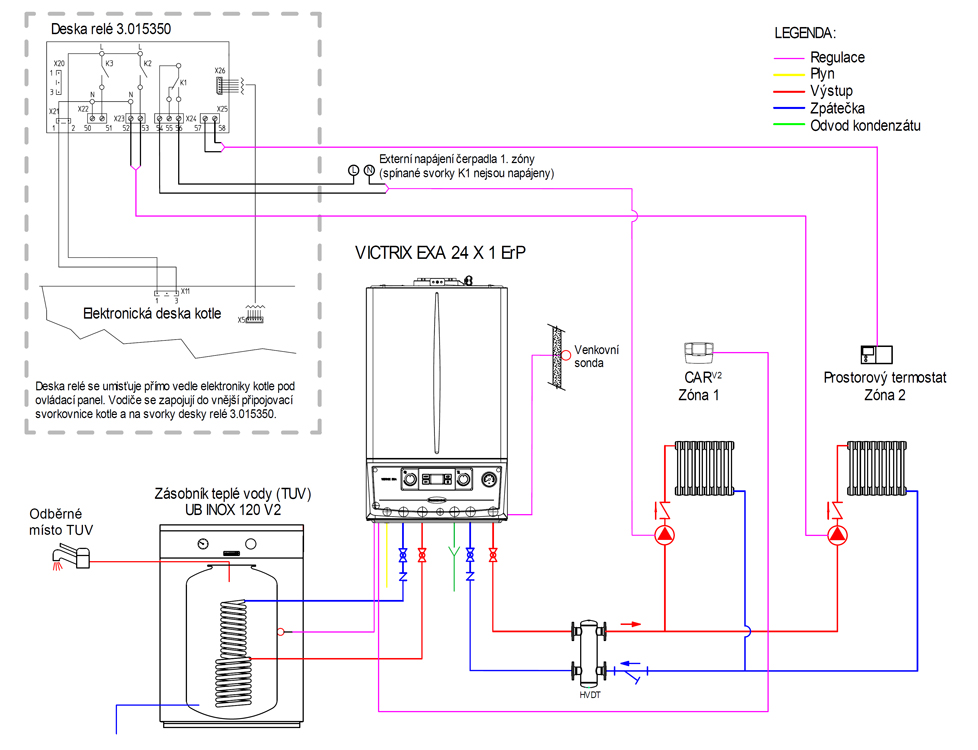

Příklad zapojení desky relé - 2 zóny o stejné teplotě


  • 1 x kotel IMMERGAS (viz Možnosti připojení)
  • 1 x deska relé (3.015350)
  • 1 x venkovní sonda (3.014083)
  • 1 x řídicí jednotka CARV2 (3.021395) - zóna 1
  • 1 x prostorový termostat ON/OFF - zóna 2
  • 2 x NEMIX
  • 1 x TUV
zvětšit obrázek
stáhnout schéma ve formátu dwg

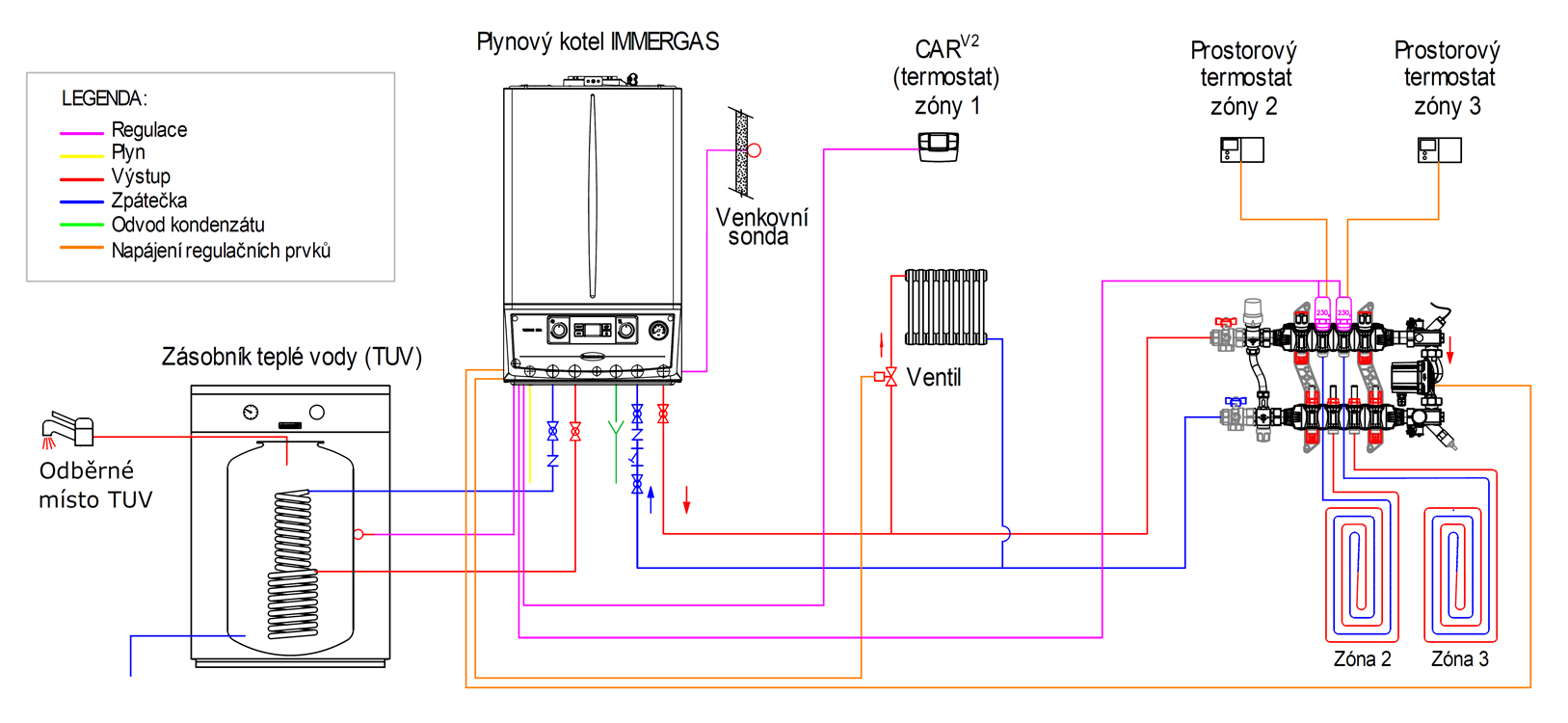

Příklad zapojení desky relé - 2 zóny o různých teplotách
  • 1 x kotel IMMERGAS (viz Možnosti připojení)
  • 1 x deska relé (3.015350)
  • 1 x venkovní sonda (3.014083)
  • 1 x řídicí jednotka CARV2 (3.021395) - zóna 1
  • 1 x rozdělovač - zóna 2
  • 2 x prostorový termostat ON/OFF - zón rozdělovače
  • 1 x NEMIX (zónový ventil)
  • 1 x MIX (čerpadlo rozdělovače)
  • 1 x TUV
zvětšit obrázek
stáhnout schéma ve formátu dwg

Dokumentace



Možnosti připojení


  • VICTRIX SUPERIOR 35 PLUS
  • VICTRIX EXTRA 12 PLUS
  • VICTRIX EXTRA 24 PLUS
  • VICTRIX EXTRA 28
  • VICTRIX 12 X TT 2 ErP
  • VICTRIX 20 X TT 2 ErP
  • VICTRIX 24 TT 2 ErP
  •  VICTRIX EXA 24 X 1 ErP
  • VICTRIX EXA 28 1 ErP
  • VICTRIX Zeus 25
  • VICTRIX Zeus 32
  • VICTRIX Zeus Superior 25
  • VICTRIX Zeus Superior 35
  • HERCULES Condensing 26 3 ErP
  • HERCULES Condensing 32 3 ErP
  • HERCULES Condensing ABT 32 3 ErP
  • HERCULES Solar 26 2 ErP
