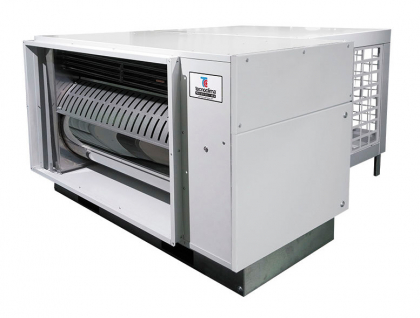

Kondenzační teplovzdušný agregát s radiláním ventilátorem modelové řady CMX je určen pro vytápění vnitřních prostor. Výraznou charakteristickou předností typové řady CMX je kombinace nerezového tepelného výměníku s modulovaným premixovým hořákem, který zajišťuje dokonalé spalování. Hořák umožňuje modulovat výkon od 30 % do 100 %.

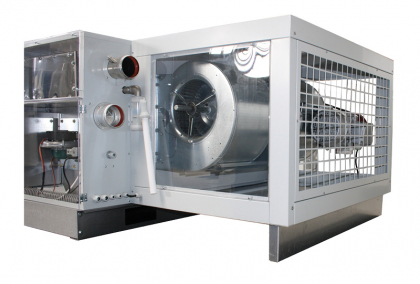

Standardně je agregát dodáván s komorou radiálního ventilátoru a dle potřeby aplikace jsou v nabídce veškeré VZT komponenty pro filtraci vzduchu, směšování vnitřní a venkovní vzdušiny, zajištění požární bezpečnosti a další funkce.
Jednotky jsou na straně výstupu teplého vzduchu opatřeny přírubou pro napojení VZT potrubí, tu lze však zaměnit za nastavitelné žaluzie pro přímou distribuci teplého vzduchu do prostoru. Tyto agregáty disponují standardní hodnotou využitelného vzduchového externího tlaku, která je 200 Pa.

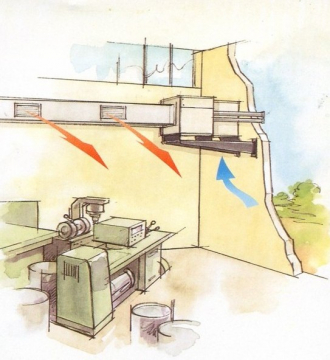

Kondezační technologie, velmi tichý chod, radiální ventilátor včetně příruby VZT a vyspělá elektronická výbava předurčuje tyto jednotky do všech typů prostor, především však do výstavních expozic, komerčních objektů, sportovních středisek, poslucháren, ale i do všech typů průmyslových objektů.
CMX 30 - CMX 120
| CMX 30 | CMX 40 | CMX 50 | CMX 60 | CMX 90 |
CMX 120 |
||
| A | mm | 885 | 885 | 1 225 | 1 225 | 1 775 | 1 775 |
| B | mm | 1 250 | 1 250 | 1 400 | 1 400 | 1 600 | 1 600 |
| C | mm | 580 | 580 | 650 | 650 | 800 | 800 |
| a |
mm | 174 | 174 | 199 | 199 | 198 | 198 |
| b |
mm | 183 | 183 | 185 | 185 | 190 | 190 |
| c | mm | 91 | 91 | 121 | 121 | 232 | 232 |
| d | mm | 160 | 160 | 115 | 115 | 117 | 117 |
| e | mm | 210 | 210 | 159 | 159 | 133 | 133 |
| f | mm | 127 | 127 | 127 | 127 | 106 | 106 |
| ø c - odvod spalin |
mm | 80 | 80 | 80 | 80 | 100 | 100 |
| ø a - sání vzduchu |
mm | 80 | 80 | 80 | 80 | 100 | 100 |
| ø g - přípojení plynu |
G" | 1/2" | 1/2" | 1/2" | 1/2" | 3/4" | 3/4" |
| Hmotnost |
kg | 117 | 120 | 162 | 170 | 295 | 312 |
| CMX 30 | CMX 40 | CMX 50 |
CMX 60 |
CMX 90 |
CMX 120 |
||
| Jmenovitý tepelný příkon MAX. | kW | 29,1 | 38,5 | 49,8 | 59,0 | 90,8 | 116,0 |
| Jmenovitý tepelný příkon MIN. | kW | 9,4 | 13,3 | 18,4 | 20,0 | 33,3 | 40,6 |
| Jmenovitý tepelný výkon MAX. | kW | 28,0 | 37,0 | 48,0 | 57,0 | 89,0 | 115,0 |
| Jmenovitý tepelný výkon MIN. | kW | 10,0 | 14,0 | 19,0 | 21,0 | 35,0 | 43,0 |
| Účinnost při MAX. výkonu | % | 96,1 | 96,1 | 96,4 | 96,6 | 98,0 | 99,1 |
| Účinnost při MIN. výkonu | % | 106,5 | 105,1 | 103,2 | 105,1 | 105,2 | 106,0 |
| Objem ohřátého vzduchu | m3/h | 3 200 | 4 400 | 5 500 | 6 500 | 10 000 | 13 000 |
| Tepelný gradient vzduchu (ΔT) MAX. | K | 26 | 25 | 26 | 26 | 26 | 26 |
| Tepelný gradient vzduchu (ΔT) MIN. | K | 9 | 9 | 10 | 10 | 10 | 10 |
| Využitelný statický tlak pro VZT | Pa | 200 | 200 | 200 | 200 | 200 | 200 |
| Množství kondenzátu při MAX. výkonu | l/h | 0,2 | 0,3 | 0,3 | 0,3 | 1,6 | 2,7 |
| Množství kondenzátu při MIN. výkonu | l/h | 1,1 | 1,3 | 1,5 | 1,9 | 3,3 | 4,3 |
| Dispoziční výtlak na výstupním hrdle spalin | mbar | 10 | 19 | 11 | 14 | 11 | 17 |
| Třída NOx | -- | 5 | 5 | 5 | 5 | 5 | 5 |
| Typ spotřebiče | -- | B23 - B23P - C13 - C33 - C63 | |||||
| Rozsah provozní teploty | °C | -15 / +40 | |||||
| Rozsah relativní vlhkosti (nekondenzující) | % | do 75 | |||||
| Elektrické napájení | V/Hz | 400/50 | 400/50 | 400/50 | 400/50 | 400/50 | 400/50 |
| Počet ventilátorů | ks | 1 | 1 | 2 | 2 | 2 | 2 |
| Elektrický výkon ventilátoru | kW | 0,75 | 0,80 | 1,10 | 1,50 | 1,50 | 3,0 |
| Odběr elektrického proudu | A | 1,79 | 2,0 | 2,5 | 3,2 | 3,2 | 6,2 |
| Připojení plynu | G" | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 | 3/4 |
| Spotřeba plynu MAX. (zemní plyn - G20) |
Nm3/h | 3,1 | 4,1 | 5,3 | 6,2 | 9,6 | 12,3 |
| Spotřeba plynu MIN. (zemní plyn - G20) |
Nm3/h | 1,0 | 1,4 | 1,9 | 2,1 | 3,5 | 4,3 |
| Spotřeba plynu MAX. (propan - G31) |
Nm3/h | 1,2 | 1,6 | 2,0 | 2,4 | 3,7 | 4,7 |
| Spotřeba plynu MIN. (propan - G31) |
Nm3/h | 0,4 | 0,5 | 0,8 | 0,8 | 1,4 | 1,7 |
| Hladina akustického tlaku (Lp) | dB(A) | 53 | 55 | 56 | 57 | 56 | 60 |
| Hmotnost | kg | 117 | 120 | 162 | 170 | 295 | 312 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
