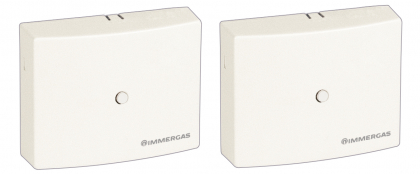

Bezdrátová zónová centrála

Bezdrátová zónová centrála spolu s bezdrátovými sondami umožňuje řízení až 3 nezávislých topných okruhů dle prostorové teploty. Instaluje se přímo do spodního panelu kotle a součástí dodávky je i jedna sonda snímání teploty v prostoru. Veškerá nastavení instalovaných topných okruhů se provádí přes ovládací panel kotle. Vše je navíc možné řídit vzdáleně přes Wi-Fi modul DOMINUS. O spínání jednotlivých okruhů se postarají hydraulické zónové jednotky DIM ErP nebo deska relé. V případě, že soustava obsahuje 3 topné okruhy, je potřeba další dvě bezdrátové sondy snímání prostorové teploty dokoupit jako volitelné příslušenství.

Lze použít výhradně s modelovou řadou kondenzačních kotlů SUPERIOR 2021
Slouží k řízení nezávislých topných okruhů
Součástí dodávky je jedna bezdrátová sonda snímání prostorové teploty
Celkem lze řídit až tři topné okruhy
Možnost připojení dalších dvou bezdrátových prostorových sond
Možnost instalace s jednotkami DIM ErP
Možnost instalace s deskou relé (max. dva přímé okruhy)
Nelze kombinovat s řídicími jednotkami CAR^V2
Nelze kombinovat s řídicí jednotkou SMARTECH PLUS

Poptat produkt

Aplikace v praxi
Příslušenství
Dokumentace
Možnosti připojení
Ceníky

Aplikace v praxi

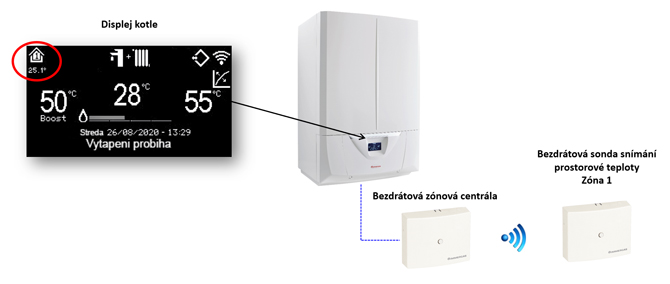

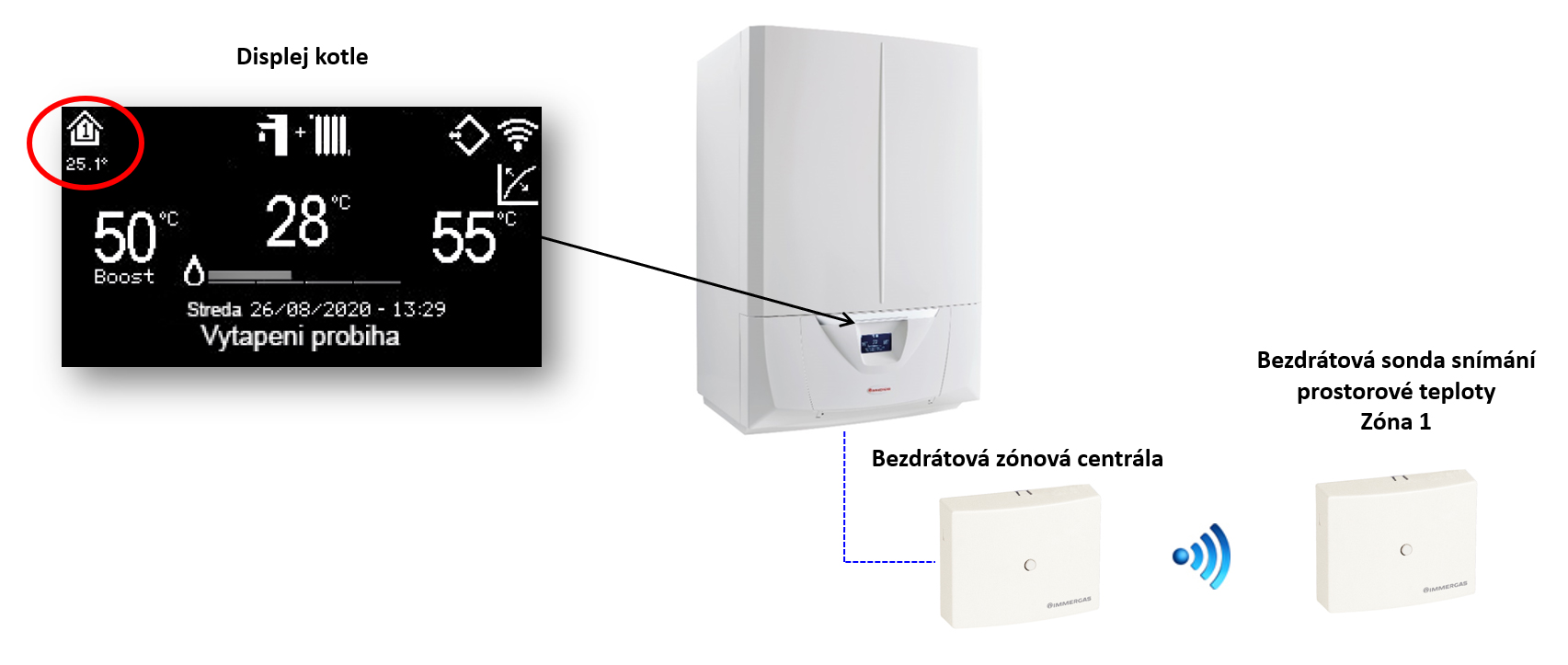

Příklad zapojení bezdrátové zónové centrály jako řídicí modulační jednotky kotle

zvětšit obrázek
1 x kotel IMMERGAS (viz Možnosti připojení) 1 x bezdrátová zónová centrála (3.030908)	zóna 1 je řízena přímo z kotle kotlové čerpadlo je zároveň čerpadlem zóny 1 zóna 1 je nastavena přes MENU ZÓNY kotle zóna 1 má svůj časový program zóna 1 má nastavené teploty KOMFORT / ÚTLUM aktuální prostorová teplota zóny 1 je zobrazována přímo na displeji kotle

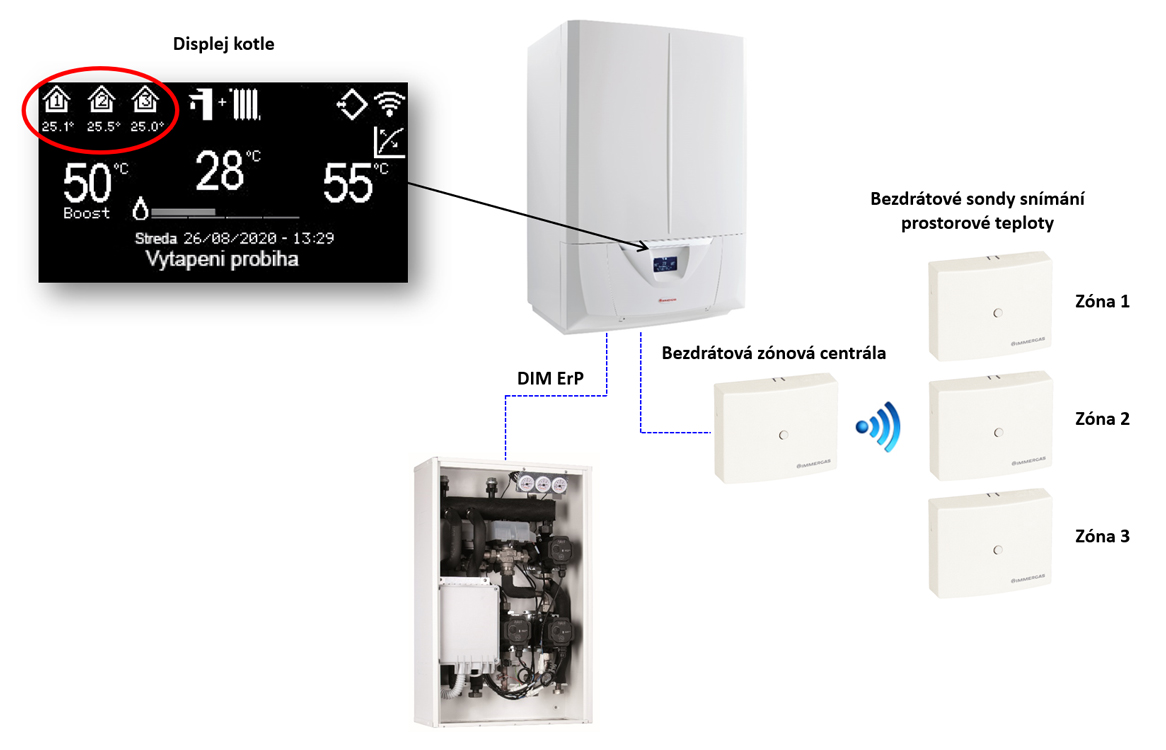

Příklad zapojení bezdrátové zónové centrály s jednotkou DIM ErP

zvětšit obrázek
1 x kotel IMMERGAS (viz Možnosti připojení) 1 x bezdrátová zónová centrála (3.030908) 2 x bezdrátové prostorové sondy (3.030906) 1 x jednotka DIM 3 ErP (3.025608)	každá zóna má své nastavení v MENU ZÓNY kotle každá zóna má svůj časový program každá zóna má nastavené teploty KOMFORT / ÚTLUM aktuální prostorové teploty jednotlivých zón jsou zobrazovány přímo na displeji kotle

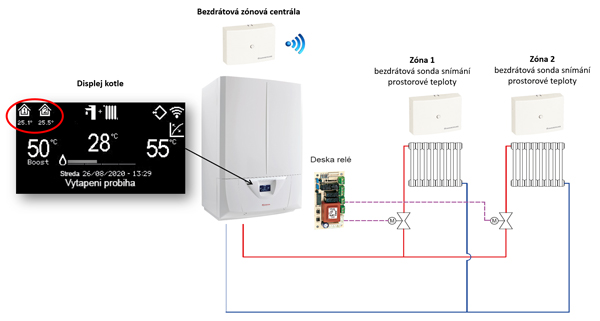

Příklad zapojení bezdrátové zónové centrály s deskou relé

zvětšit obrázek
1 x kotel IMMERGAS (viz Možnosti připojení) 1 x bezdrátová zónová centrála (3.030908) 1 x bezdrátové prostorové sondy (3.030906) 1 x deska relé (3.015350)	každá zóna má své nastavení v MENU ZÓNY kotle každá zóna má svůj časový program každá zóna má nastavené teploty KOMFORT / ÚTLUM aktuální prostorové teploty jednotlivých zón jsou zobrazovány přímo na displeji kotle

Příslušenství

Bezdrátová sonda snímání prostorové teploty
- slouží ke snímání prostorové teploty nezávislých zón topné soustavy
- možnost instalace pouze s bezdrátovou zónovou centrálou
- možnost připojení dalších 2 bezdrátových sond k jedné zónové centrále
- nelze kombinovat s řídicími jednotkami CAR^V2 nebo SMARTECH PLUS
kód: 3.030906
