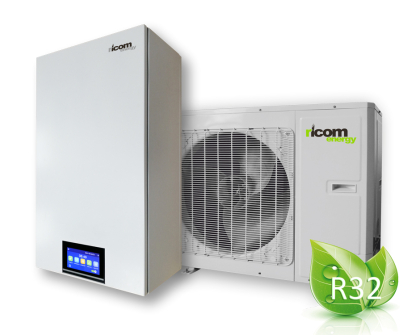

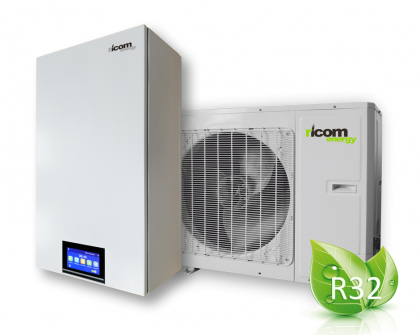

Špičková tepelná čerpadla série ATLAS jsou v provedení split, což znamená, že venkovní jednotka je oddělena od vnitřní jednotky čerpadla. Obě tyto hlavní části jsou samozřejmě propojeny okruhem chladiva a komunikačním kabelem. Tepelná čerpadla ATLAS jsou určena k vytápění, chlazení a případnému ohřevu TUV. Vnitřní jednotka je vybavena trojcestným ventilem pro připojení nepřímotopného zásobníku TUV.
Inovované řešení chladivového okruhu venkovní jednotky v podobě přidaného ekonomizéru a mezistupňového vstřiku chladiva napomáhá ke zlepšení provozního rozsahu teplot, zvýšení výkonu kompresoru a celkově vyšší účinnosti tepelného čerpadla.
Nástěnná vnitřní jednotka tepelného čerpadla série ATLAS nabízí novinku v podobě možnosti vzdáleného ovládání pomocí aplikace EWPE Smart. I vy tak můžete mít teplotu domova pod kontrolou v době vaší nepřítomnosti. Dotykový displej řídicí jednotky umožňuje snadné ovládání a řadu nastavení včetně ekvitermní regulace. Díky zabudovanému trojcestnému ventilu lze jednotku využívat i pro ohřev teplé vody a ušetřit tak náklady i během léta. Jednotka je vhodná i pro chlazení pomocí fan-coil jednotek.
|
Princip tepelného čerpadla vzduch/voda v provedení split
Splitové provedení tepelného čerpadla znamená, že čerpadlo je rozděleno na dvě základní části, konkrétně na venkovní jednotku ATLAS EN-SPO-xxx-3 a vnitřní jednotku ATLAS EN-SPIxxx-3. |
|
Moderní dvoustupňový kompresor s DC invertorem
Tepelné čerpadlo modelové řady ATLAS je z výroby vybaveno osvědčeným a výkonným dvoustupňovým kompresorem.Tím však jeho vybavenost nekončí. Naopak. Na špičce technologického vývoje a pokroku jsou i další komponenty, zejména pak invertorová technologie, mezistupňový nástřik par chladiva a elektronické expanzní ventily. |
|

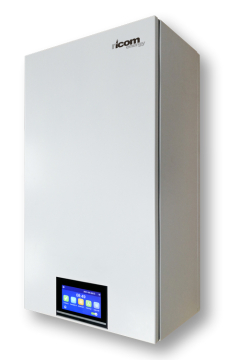

Vnitřní jednotka tepelného čerpadla ATLAS Vnitřní jednotka tepelného čerpadla ATLAS se může pochlubit elegantním vzhledem a vyspělou elektronickou výbavou. Pojďme si uvést ty nejdůležitější komponenty:
Nesmíme zapomenout také na vestavěnou řídicí jednotku. Ta umožňuje jednoduše a přehledně nastavovat ekvitermní křivky, volit režimy provozu - VYTÁPĚNÍ - CHLAZENÍ - OHŘEV TUV, zobrazovat provozní informace. Přes barevný dotykový displej jednotky lze snadno definovat žádanou teplotu pro vybraný režim a popřípadě i upravovat parametry tepelného čerpadla v jednotlivých provozních režimech. |
| Venkovní jednotka tepelného čerpadla ATLAS (ATLAS EN-SPO60 / ATLAS EN-SPO80-3 / ATLAS EN-SPO100-3 / ATLAS EN-SPO120-3 / ATLAS EN-SPO160-3) |
 |
|

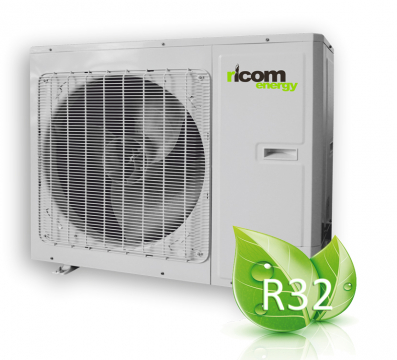

Venkovní jednotka pro tepelná čerpadla modelové řady ATLAS je označena jako ATLAS EN-SPOxxx-3. Hlavní části venkovní jednotky jsou:
Obě jednotky (venkovní a vnitřní) jsou vzájemně propojeny okruhem chladiva a komunikačním kabelem. Ve venkovní jednotce ATLAS EN-SPOxxx-3 je z výroby přednaplněné chladivo R32. Maximální délka okruhu chladiva s přednaplněným chladivem pro tepelná čerpadla modelové řady ATLAS je 5 m. Pokud je okruh chladiva delší, musí se do okruhu chladivo doplnit. Maximální délka okruhu chladiva s doplněným chladivem (16 g/m) je 25 m s maximálním převýšením 15 m. |
Vnitřní jednotka tepelného čerpadla ATLAS
(ATLAS EN-SPI60 / ATLAS EN-SPI80-3 / ATLAS EN-SPI100-3 / ATLAS EN-SPI120-3 / ATLAS EN-SPI160-3)
| Model |
Přívod el. proudu |
Okruh chladiva plynná fáze |
Okruh chladiva kapalná fáze |
Výstup do spirály zásobníku TUV |
Výstup do topného systému |
Zpátečka z topného systému / ze spirály zásobníku TUV |
Odvod od pojistného ventilu |
| V / Ph / Hz | GP | LP | MU* | M | R+RU* | S | |
| EN-SPI60 | 230/1/50 | 1/2" | 1/4" | 1" | 1" | 1" | 1" |
| EN-SPI80-3 | 400/3/50 | 1/2" | 1/4" | 1" | 1" | 1" | 1" |
| EN-SPI100-3 | 400/3/50 | 1/2" | 1/4" | 1" | 1" | 1" | 1" |
| EN-SPI120-3 | 400/3/50 | 1/2" | 1/4" | 1" | 1" | 1" | 1" |
| EN-SPI160-3 | 400/3/50 | 5/8" | 1/4" | 1" | 1" | 1" | 1" |
| * - pokud je nepřímotopný zásobník TUV instalován | |||||||
Minimální vzdálenosti vnitřní jednotky od stěn
Venkovní jednotka tepelného čerpadla ATLAS
| ATLAS EN-SPO60 |
 |
| Model | Přívod el. proudu |
Okruh chladiva plynná fáze |
Okruh chladiva kapalná fáze |
| V / Ph / Hz | GP | LP | |
| ATLAS EN-SPO60 | 230/1/50 | 1/2" | 1/4" |
| ATLAS EN-SPO80-3 / ATLAS EN-SPO100-3 | ATLAS EN-SPO120-3 / ATLAS EN-SPO160-3 | |
 |
-- |  |
| Model | Přívod el. proudu |
Okruh chladiva plynná fáze |
Okruh chladiva kapalná fáze |
| V / Ph / Hz | GP | LP | |
| ATLAS EN-SPO80-3 | 400/3/50 | 1/2" | 1/4" |
| ATLAS EN-SPO100-3 | 400/3/50 |
1/2" | 1/4" |
| ATLAS EN-SPO120-3 | 400/3/50 | 1/2" | 1/4" |
| ATLAS EN-SPO160-3 | 400/3/50 | 5/8" | 1/4" |
Minimální vzdálenosti venkovní jednotky od stěn
| ATLAS EN-SPI60 EN-SPO60 |
ATLAS EN-SPI80-3 EN-SPO80-3 |

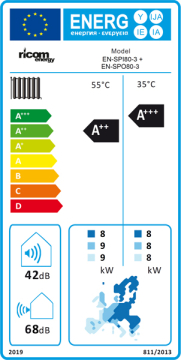

||
| Energetická třída (55°C/35°C) | A++ / A+++ | A++ / A+++ | |
| Energetický štítek (EU 811/2013) |  |
 |
|
| Režim VYTÁPĚNÍ | |||
| Topný výkon1 | kW | 6,0 | 8,0 |
| Topný výkon2 | kW | 5,9 | 8,0 |
| Topný faktor - COP1 | -- | 5,0 | 4,91 |
| Topný faktor - COP2 | -- | 3,9 | 4,16 |
| Příkon1 | kW | 1,2 | 1,63 |
| Příkon2 | kW | 1,51 | 1,92 |
| Rozsah nastavení teploty v režimu VYTÁPĚNÍ | °C | 25 - 60 | 25 - 60 |
| Vestavěné elektrické těleso | kW | 3 + 3 | 3 + 3 |
| Maximální tlak v topném okruhu | bar | 3 | 3 |
| Objem expanzní nádoby okruhu topení | l | 10 | 10 |
| Přetlak expanzní nádoby okruhu topení | bar | 1 | 1 |
| Režim CHLAZENÍ | |||
| Chladicí výkon3 | kW | 5,8 | 8,5 |
| Chladicí výkon4 | kW | 4,09 | 7,6 |
| Chladicí faktor - ERR3 | -- | 4,4 | 4,89 |
| Chladicí faktor - ERR4 | -- | 3,2 | 5,0 |
| Příkon1 | kW | 1,32 | 1,74 |
| Příkon2 | kW | 1,28 | 1,52 |
| Rozsah nastavení teploty v režimu CHLAZENÍ | °C | 7 - 25 | 7 - 25 |
| Režim ohřevu TUV | |||
| Možnost ohřevu TUV v nepřímotopném zásobníku | -- | Ano | Ano |
| Regulace okruhu TUV | -- | Ano | Ano |
| Rozsah teploty TUV | °C | 40 - 80 | 40 - 80 |
| Okruh chladiva |
|||
| Chladivo | -- | R32 | R32 |
| Množství přednaplněného chladiva | kg | 1,0 | 1,84 |
| Fáze odtávání | -- | Automaticky, možnost manuální aktivace | |
| Připojení okruhu chladiva - kapalná fáze | palce | 1/4" | 1/4" |
| Připojení okruhu chladiva - plynná fáze | palce | 1/2" | 1/2" |
| Standardní délka okruhu chladiva | m | 5 | 5 |
| Maximální délka okruhu chladiva včetně převýšení | m | 25 | 25 |
| Maximální převýšení okruhu chladiva | m | 15 | 15 |
| Doplnění chladiva | g/m | 16 | 16 |
| Realizace odtávání | -- | Horkým chladivem (reverzací) | |
| Kompresor | -- | Dvoustupňový s DC inventorem | |
| Počet kompresorů | ks | 1 | 1 |
| Počet ventilátorů | ks | 1 | 1 |
| Výměník tepla | ks | 1 | 1 |
| Typ výměníku tepla | -- | Deskový | Deskový |
| Obecná data | |||
| SCOP | -- | 4,31 | 4,81 |
| Připojení hydraulického okruhu - VÝSTUP | mm | DN 25 | DN 25 |
| Připojení hydraulického okruhu - ZPÁTEČKA | mm | DN 25 | DN 25 |
| Elektrické napájení - vnitřní jednotka | V/Ph/Hz | 230/1/50 | 400/3/50 |
| Elektrické napájení - venkovní jednotka | V/Ph/Hz | 230/1/50 | 400/3/50 |
| Příkon oběhového čerpadla | W | 62 | 82 |
| Minimální průřez kabelu napájení - vnitřní jednotka | mm2 | 3 x 4,0 | 5 x 4,0 |
| Minimální průřez zemnicího vodiče - vnitřní jednotka | mm2 | 4,0 | 4,0 |
| Doporučený jistič - vnitřní jednotka | A | 20 | 20 |
| Minimální průřez kabelu napájení - venkovní jednotka | mm2 | 3 x 2,5 | 5 x 2,5 |
| Minimální průřez zemnicího vodiče - venkovní jednotka | mm2 | 2,5 | 2,5 |
| Doporučený jistič - venkovní jednotka | A | 16 | 16 |
| Hmotnost vnitřní jednotky - netto / brutto | kg | 62 / 71 | 62 / 71 |
| Hmotnost venkovní jednotky - netto / brutto | kg | 55 / 65 | 88 / 98 |
| Hladina akustického tlaku LpA v 1 m - vnitřní jednotka | dB(A) | 29 | 29 |
| Hladina akustického tlaku LpA v 1 m - venkovní jednotka | dB(A) | 52 | 55 |
| Rozměry vnitřní jednotky (š x v x h) | mm | 460 x 860 x 318 | 460 x 860 x 318 |
| Rozměry venkovní jednotky (š x v x h) | mm | 975 x 702 x 396 | 982 x 787 x 427 |
| Řídicí jednotka v základní výbavě | Ano | Ano | |

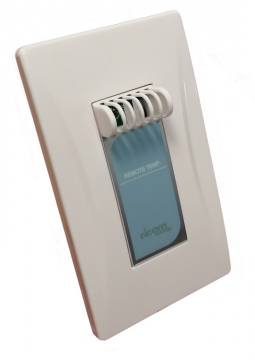

| Čidlo snímání prostorové teploty v základní výbavě | Ano | Ano | |
| Integrovaný Wi-Fi modul v základní výbavě | Ano | Ano | |
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | |||
| DB - suchý vzduch | |||
| WB - vlhký vzduch | |||
| (1) stropní a podlahové vytápění - teplota +7 °C DB, +6 °C WB / topná voda 35 °C | |||
| (2) fan-coily a radiátory - teplota +7 °C DB, +6 °C WB / topná voda 45 °C | |||
| (3) stropní a podlahové chlazení - teplota okolí +35 °C / teplota vody 18 / 23 °C | |||
| (4) fan-coily a radiátory - teplota okolí +35 °C / teplota vody 7 / 12 °C | |||
| ATLAS EN-SPI100-3 EN-SPO100-3 |
ATLAS EN-SPI120-3 EN-SPO120-3 |
ATLAS EN-SPI160-3 EN-SPO160-3 |

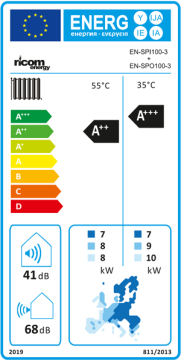

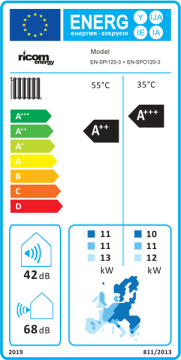

||
| Energetická třída (55°C/35°C) | A++ / A+++ | A++ / A+++ | A++ / A+++ | |
| Energetický štítek (EU 811/2013) |  |
 |
 |
|
| Režim VYTÁPĚNÍ | ||||
| Topný výkon1 | kW | 10,0 | 12,0 | 15,5 |
| Topný výkon2 | kW | 10,2 | 12,3 | 16,13 |
| Topný faktor - COP1 | -- | 5,2 | 5,0 | 4,51 |
| Topný faktor - COP2 | -- | 4,0 | 3,98 | 3,88 |
| Příkon1 | kW | 2,1 | 2,4 | 3,44 |
| Příkon2 | kW | 2,55 | 3,09 | 4,16 |
| Rozsah nastavení teploty v režimu VYTÁPĚNÍ | °C | 25 - 60 | 25 - 60 | 25 - 60 |
| Vestavěné elektrické těleso | kW | 3 + 3 | 3 + 3 | 3 + 3 |
| Maximální tlak v topném okruhu | bar | 3 | 3 | 3 |
| Objem expanzní nádoby okruhu topení | l | 10 | 10 | 10 |
| Přetlak expanzní nádoby okruhu topení | bar | 1 | 1 | 1 |
| Režim CHLAZENÍ | ||||
| Chladicí výkon3 | kW | 10,0 | 11,0 | 13,0 |
| Chladicí výkon4 | kW | 8,2 | 10,65 | 11,52 |
| Chladicí faktor - ERR3 | -- | 3,6 | 4,4 | 4,9 |
| Chladicí faktor - ERR4 | -- | 4,3 | 2,85 | 2,63 |
| Příkon1 | kW | 2,33 | 2,5 | 3,6 |
| Příkon2 | kW | 1,91 | 3,74 | 4,38 |
| Rozsah nastavení teploty v režimu CHLAZENÍ | °C | 7 - 25 | 7 - 25 | 7 - 25 |
| Režim ohřevu TUV | ||||
| Možnost ohřevu TUV v nepřímotopném zásobníku | -- | Ano | Ano | Ano |
| Regulace okruhu TUV | -- | Ano | Ano | Ano |
| Rozsah teploty TUV | °C | 40 - 80 | 40 - 80 | 40 - 80 |
| Okruh chladiva |
||||
| Chladivo | -- | R32 | R32 | R32 |
| Množství přednaplněného chladiva | kg | 1,84 | 1,84 | 1,84 |
| Fáze odtávání | -- | Automaticky, možnost manuální aktivace | ||
| Připojení okruhu chladiva - kapalná fáze | palce | 1/4" | 1/4" | 1/4" |
| Připojení okruhu chladiva - plynná fáze | palce | 1/2" | 1/2" | 5/8" |
| Standardní délka okruhu chladiva | m | 5 | 5 | 5 |
| Maximální délka okruhu chladiva včetně převýšení | m | 25 | 25 | 25 |
| Maximální převýšení okruhu chladiva | m | 15 | 15 | 15 |
| Doplnění chladiva | g/m | 16 | 16 | 16 |
| Realizace odtávání | -- | Horkým chladivem (reverzací) | ||
| Kompresor | -- | Dvoustupňový s DC inventorem | ||
| Počet kompresorů | ks | 1 | 1 | 1 |
| Počet ventilátorů | ks | 1 | 1 | 1 |
| Výměník tepla | ks | 1 | 1 | 1 |
| Typ výměníku tepla | -- | Deskový | Deskový | Deskový |
| Obecná data | ||||
| SCOP | -- | 4,60 | 4,81 | 4,32 |
| Připojení hydraulického okruhu - VÝSTUP | mm | DN 25 | DN 25 | DN 25 |
| Připojení hydraulického okruhu - ZPÁTEČKA | mm | DN 25 | DN 25 | DN 25 |
| Elektrické napájení - vnitřní jednotka | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 |
| Elektrické napájení - venkovní jednotka | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 |
| Příkon oběhového čerpadla | W | 75 | 82 | 82 |
| Minimální průřez kabelu napájení - vnitřní jednotka | mm2 | 5 x 4,0 | 5 x 4,0 | 5 x 4,0 |
| Minimální průřez zemnicího vodiče - vnitřní jednotka | mm2 | 4,0 | 4,0 | 4,0 |
| Doporučený jistič - vnitřní jednotka | A | 20 | 20 | 20 |
| Minimální průřez kabelu napájení - venkovní jednotka | mm2 | 5 x 2,5 | 5 x 2,5 | 5 x 2,5 |
| Minimální průřez zemnicího vodiče - venkovní jednotka | mm2 | 2,5 | 2,5 | 2,5 |
| Doporučený jistič - venkovní jednotka | A | 16 | 16 | 16 |
| Hmotnost vnitřní jednotky - netto / brutto | kg | 62 / 71 | 62 / 71 | 62 / 71 |
| Hmotnost venkovní jednotky - netto / brutto | kg | 88 / 98 | 110 / 121 | 110 / 121 |
| Hladina akustického tlaku LpA v 1 m - vnitřní jednotka | dB(A) | 29 | 29 | 29 |
| Hladina akustického tlaku LpA v 1 m - venkovní jednotka | dB(A) | 55 | 58 | 68 |
| Rozměry vnitřní jednotky (š x v x h) | mm | 460 x 860 x 318 | 460 x 860 x 318 | 460 x 860 x 318 |
| Rozměry venkovní jednotky (š x v x h) | mm | 982 x 787 x 427 | 940 x 820 x 460 | 940 x 820 x 460 |
| Řídicí jednotka v základní výbavě | Ano | Ano | Ano | |

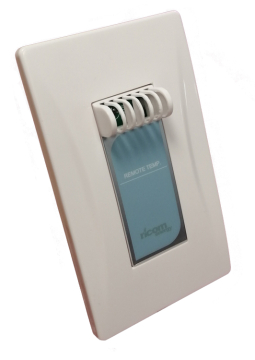

| Čidlo snímání prostorové teploty v základní výbavě | Ano | Ano | Ano | |
| Integrovaný Wi-Fi modul v základní výbavě | Ano | Ano | Ano | |
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | ||||
| DB - suchý vzduch | ||||
| WB - vlhký vzduch | ||||
| (1) stropní a podlahové vytápění - teplota +7 °C DB, +6 °C WB / topná voda 35 °C | ||||
| (2) fan-coily a radiátory - teplota +7 °C DB, +6 °C WB / topná voda 45 °C | ||||
| (3) stropní a podlahové chlazení - teplota okolí +35 °C / teplota vody 18 / 23 °C | ||||
| (4) fan-coily a radiátory - teplota okolí +35 °C / teplota vody 7 / 12 °C | ||||
 |
|
 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
