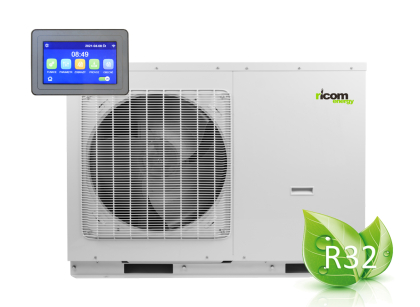

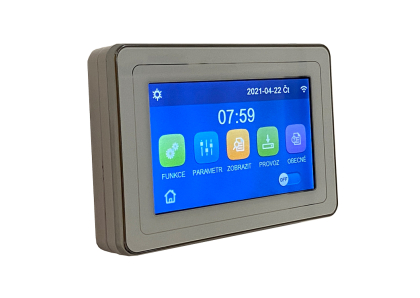

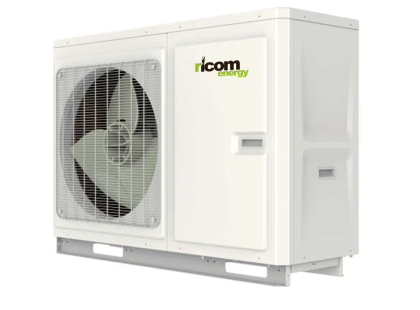

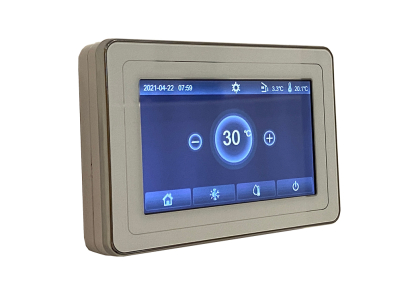

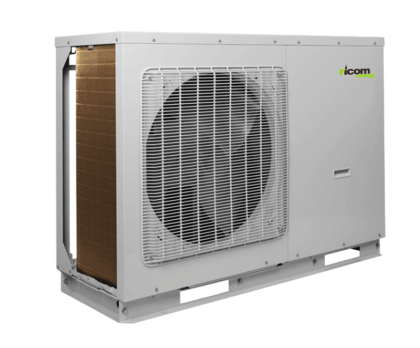

Technologicky vyspělá tepelná čerpadla modelové řady ARGOS jsou v provedení monoblok, což znamená, že venkovní jednotka je kompletně vybavena jak okruhem chladiva, tak okruhem pro vytápění / chlazení. Tepelná čerpadla ARGOS jsou určena k vytápění, chlazení a případnému ohřevu TUV. Protože je okruh vytápění veden přímo z objektu do tepelného čerpadla, je nutné zajistit ochranu jednotky proti zamrznutí topné vody (napuštěním topného okruhu vhodnou nemrznoucí směsí). Díky použití moderního dvoustupňového kompresoru s mezistupňovým vstřikováním par chladiva a s řízením otáček lze zajistit vysokou účinnost i při nízkých teplotách. Naopak, při vysokých teplotách tepelné čerpadlo pomocí řízení otáček dokáže snížit svůj výkon. Řídicí systém umožňuje přizpůsobení parametrů tepelného čerpadla tak, aby vyhovovaly konkrétnímu objektu. Umožňuje hned několik způsobů regulace výstupní teploty jak pro režim vytápění, tak pro režim chlazení. Ovládání tepelného čerpadla je realizováno přes řídicí jednotku s dotykovým barevným displejem, jejíž MENU je velice přehledné a intuitivní.
|
Princip tepelného čerpadla vzduch / voda v provedení monoblok s technologií mezistupňového vstřikování par chladiva

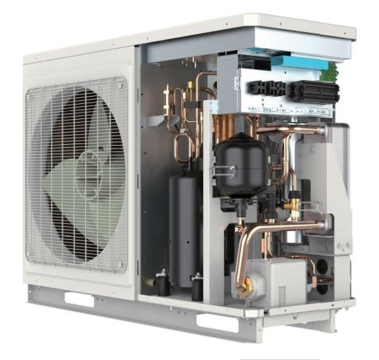

Tepelné čerpadlo v provedení monoblok (někdy se také můžete setkat s termínem "kompakt") obsahuje šest základních částí: výparník, kompresor, kondenzátor, výměník (podchlazovač chladiva) systému mezistupňového vstřikování par chladiva a dva expanzní ventily. |
|
Moderní dvoustupňový kompresor s DC invertorem
Tepelné čerpadlo modelové řady ARGOS je z výroby vybaveno osvědčeným a výkonným dvoustupňovým kompresorem.Tím však jeho vybavenost nekončí. Naopak. Na špičce technologického vývoje a pokroku jsou i další komponenty, zejména pak invertorová technologie, mezistupňový nástřik par chladiva a elektronické expanzní ventily. |
|
Tepelná čerpadla ARGOS
|
ARGOS EN-MO100-3 / ARGOS EN-MO120-3 / ARGOS EN-MO160-3
(verze 2022)
| Typ čerpadla |
Přívod el. proudu |
Výstup do topného systému |
Zpátečka z topného systému |
Hmotnost čerpadla |
| Monoblok | V / Ph / Hz |
M | R | kg |
| ARGOS EN-MO100-3 | 400 / 3 / 50 | 1" | 1" | 147 |
| ARGOS EN-MO120-3 | 400 / 3 / 50 | 1" | 1" | 155 |
| ARGOS EN-MO160-3 | 400 / 3 / 50 | 1" | 1" | 155 |
ARGOS EN-MO100-3 / ARGOS EN-MO120-3 / ARGOS EN-MO160-3
(verze 2023)
| Typ čerpadla |
Přívod el. proudu |
Výstup do topného systému |
Zpátečka z topného systému |
Hmotnost čerpadla |
| Monoblok | V / Ph / Hz |
M | R | kg |
| ARGOS EN-MO100-3 | 400 / 3 / 50 | 1" | 1" | 147 |
| ARGOS EN-MO120-3 | 400 / 3 / 50 | 1" | 1" | 144 |
| ARGOS EN-MO160-3 | 400 / 3 / 50 | 1" | 1" | 144 |
Minimální vzdálenosti jednotky od stěn
| Třífázové provedení | ARGOS EN-MO100-3 |
ARGOS EN-MO120-3 |
ARGOS EN-MO160-3 |
|
| Energetická třída (55°C/35°C) | A++ / A+++ | A++ / A+++ | A++ / A++ | |
| Energetický štítek (EU 811/2013) |  |
 |
 |
|
| Režim VYTÁPĚNÍ | ||||
| Topný výkon1 | kW | 10,00 | 12,00 | 15,70 |
| Topný výkon2 | kW | 10,00 | 13,00 | 16,20 |
| Topný faktor - COP1 | -- | 4,51 | 4,82 | 4,40 |
| Topný faktor - COP2 | -- | 3,70 | 3,77 | 3,61 |
| Příkon1 | kW | 2,15 | 2,49 | 3,57 |
| Příkon2 | kW | 2,67 | 3,45 | 4,49 |
| Rozsah nastavení teploty v režimu VYTÁPĚNÍ | °C | 20 - 60 | 20 - 60 | 20 - 60 |
| Využitelný výtlak čerpadla při průtoku 1 500 l/h | m H2O | 4,5 | 4,5 | 4,5 |
| Maximální průtok | m3/h | 3,5 | 3,5 | 3,5 |
| Minimální průtok - průtokový spínač | m3/h | 0,6 | 0,6 | 0,6 |
| Maximální tlak v topném okruhu | bar | 3 | 3 | 3 |
| Objem expanzní nádoby okruhu topení | l | 3 | 3 | 3 |
| Přetlak expanzní nádoby okruhu topení | bar | 1,5 | 1,5 | 1,5 |
| Režim CHLAZENÍ | ||||
| Chladicí výkon3 | kW | 8,80 | 12,00 | 15,40 |
| Chladicí výkon4 | kW | 7,80 | 11,10 | 13,80 |
| Chladicí faktor - ERR3 | -- | 4,50 | 4,60 | 3,80 |
| Chladicí faktor - ERR4 | -- | 3,15 | 3,10 | 2,71 |
| Příkon1 | kW | 1,96 | 2,61 | 4,05 |
| Příkon2 | kW | 2,50 | 3,68 | 5,09 |
| Rozsah nastavení teploty v režimu CHLAZENÍ | °C | 7 - 25 | 7 - 25 | 7 - 25 |
| Obecná data | ||||
| SCOP | -- | 4,40 | 4,50 | 4,22 |
| Připojení hydraulického okruhu - VÝSTUP | mm | DN 25 | DN 25 | DN 25 |
| Připojení hydraulického okruhu - ZPÁTEČKA | mm | DN 25 | DN 25 | DN 25 |
| Elektrické napájení | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 |
| Maximální příkon |
kW | 5,95 | 8,3 | 7,2 |
| Příkon oběhového čerpadla | W | 75 | 75 | 75 |
| Max. proud za normálního provozu | A | 14,9 | 12,0 | 11,2 |
| Minimální průřez kabelu napájení | mm2 | 5 x 2,5 | 5 x 2,5 | 5 x 2,5 |
| Minimální průřez zemnicího vodiče | mm2 | 2,5 | 2,5 | 2,5 |
| Doporučený jistič | A | 16 | 16 | 16 |
| Chladivo5 | -- | R32 | R32 | R32 |
| Množství přednaplněného chladiva | kg | 2,2 | 2,2 | 2,2 |
| Fáze odtávání | -- | Automaticky, možnost manuální aktivace | ||
| Realizace odtávání | -- | Horkým chladivem (reverzací) | ||
| Kompresor | -- | Dvoustupňový s DC inventorem | ||
| Počet kompresorů | ks | 1 | 1 | 1 |
| Počet ventilátorů | ks | 1 | 1 | 1 |
| Výměník tepla | ks | 1 | 1 | 1 |
| Typ výměníku tepla | -- | Deskový | Deskový | Deskový |
| Hmotnost jednotky - netto / brutto | kg | 147 / 162 | 144 / 162 | 144 / 162 |
| Hladina akustického tlaku LpA v 1 m - VYTÁPĚNÍ | dB(A) | 61 | 56 | 59 |
| Hladina akustického tlaku LpA v 1 m - CHLAZENÍ | dB(A) | 59 | 54 | 56 |
| Rozměry jednotky (š x v x h)6 | mm | 1 200 x 878 x 460 | ||
| Rozměry jednotky (š x v x h)7 | mm | 1 200 x 878 x 445 | ||
| Řídicí jednotka v základní výbavě | Ano | |||

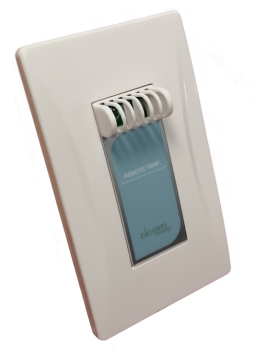

| Čidlo snímání prostorové teploty v základní výbavě | Ano | |||
| Čidlo snímání teploty TUV v základní výbavě | Ano | |||
| Integrovaný Wi-Fi modul v základní výbavě | Ano | |||
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | ||||
| DB - suchý vzduch | ||||
| WB - vlhký vzduch | ||||
| (1) stropní a podlahové vytápění - teplota +7 °C DB, +6 °C WB / topná voda 35 °C | ||||
| (2) fan-coily a radiátory - teplota +7 °C DB, +6 °C WB / topná voda 45 °C | ||||
| (3) stropní a podlahové chlazení - teplota okolí +35 °C / teplota vody 18 / 23 °C | ||||
| (4) fan-coily a radiátory - teplota okolí +35 °C / teplota vody 7 / 12 °C | ||||
| (5) hermeticky uzavřený okruh chladiva | ||||
| (6) platí pro ARGOS EN-MO100-3 | ||||
| (7) platí pro ARGOS EN-MO120-3 / ARGOS EN-MO160-3 | ||||
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
